ПИКБН — ИК-прожекторы с сетевым блоком питания 220 В

ИК-прожекторы для скрытого освещения: питание 220 В через блок (стандарт или «Арктика» до −60 °C), IP66, углы 7°…90°, до 300 м у одиночного. Сборки ×2 и ×3 — до 500 м.

Модели семейства

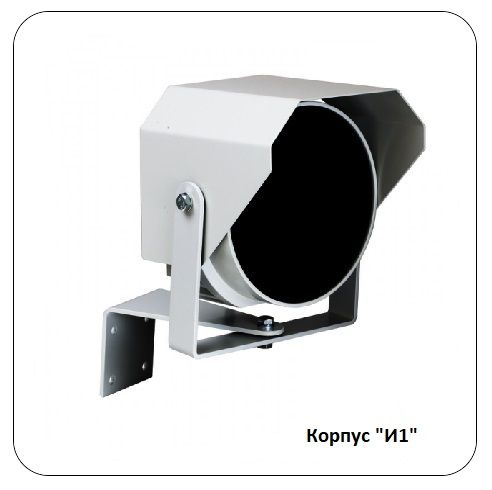

ПИКБН An 220 В И1/И2Одиночный прожектор в круглом корпусе И1 или прямоугольном И2, с блоком питания.

Углы	7°, 15°, 30°, 60°, 90°
Дальность (0,003 лк)	300, 240, 100, 70, 50 м
Дальность (0,08 лк)	150, 120, 50, 35, 25 м
Питание	100–260 В
Мощность	36 Вт (стандарт) / 44 Вт («Арктика»)
Температура	от −35 до +50 °C (стандарт) / от −60 до +50 °C («Арктика»)
Защита	IP66
Размеры и масса	И1 181,5 × 146 × 231 мм, 2 300 г; И2 195 × 136 × 212 мм, 1 600 г

ПИКБН Anх2 220 ВДва объединённых прожектора.

Углы	7°, 15°, 30°, 60°, 90° ×2
Мощность	не более 88 Вт (стандарт) / 96 Вт («Арктика»)
Питание	220 В ±10 % AC
Размер прожектора	256 × 148 × 179 мм
Блок питания	120 × 200 × 75 мм, 800 г (стандарт), 1 100 г («Арктика»)
Кабель	1 м

ПИКБН Anх3 220 ВТри объединённых прожектора.

Углы	7°, 15°, 30°, 60°, 90° ×3
Дальность (0,003 лк)	500, 450, 300, 220, 150 м (зависит от угла разворота модулей)
Дальность (0,08–0,1 лк)	300–240, 250–190, 180–120, 120–90, 70–50 м
Мощность	не более 88 Вт (стандарт) / 96 Вт («Арктика»)
Размер с креплениями	385 × 175 × 160 мм
Блок питания	222 × 146 × 75 мм, 900 г (стандарт); 222 × 146 × 82 мм, 1 200 г («Арктика»)

Как это работает и подключается

Автоматическое включение при освещённости 10 лк, отключение при 20 лк; «Антифары» — задержка выключения на 90 секунд.
Дальность — расстояние, на котором определяется фигура человека; для IP-камер и камер 0,1–0,08 лк дальность на 25–50 % меньше.

Монтаж

Блок питания в стандартном исполнении — герметичный пластиковый корпус с пластиковыми гермовводами, без подогрева; «Арктика» — металлический, с термодатчиком и подогревом.
Кабельный ввод сетевого кабеля: наружный Ø не более 10,8 мм (стандарт) и не более 10,0 мм («Арктика»).
Для сборок ×2 и ×3: угол разворота модулей меняется ослаблением гаек и болтов на четырёх шпильках сверху и снизу; сборку поворачивают, ослабив четыре болта (два сверху, два снизу); опорное крепление — с четырьмя отверстиями Ø 8 мм.
На блоке питания сборок: потенциометр Power control 40–100 % (заводская 100 %), Photocontrol — включение 10 лк, отключение 20 лк, отключается тумблером OFF; подогрев «Арктики» включается при −13 °C и отключается при −12 °C.
Фотодетектор в корпусе блока питания рядом с гермовводами: исключить его засветку светом прожектора.

Примеры

Дальний охват

Сборка ×3 даёт в паспорте до 500 м при узком угле.

Тяжёлые климатические условия

Исполнение «Арктика» с металлическим блоком питания и подогревом — до −60 °C.

Частые вопросы

Чем различаются И1 и И2?

Форма корпуса одиночного прожектора: И1 круглый (2 300 г), И2 прямоугольный (1 600 г).

Нюансы и грабли

Визуально проверять работу прожектора на расстоянии не менее 100 см от осветителя и под углом к оси излучения; корпус при работе нагревается — это нормальный признак работы.
При высокой загрязнённости воздуха может потребоваться периодическая очистка защитного стекла.
Дальности сборок зависят от угла разворота модулей; указанные значения — ориентир.
