ПВС10 — прожекторы белого света для периметра, 4500 лм

Прожекторы видимого света для периметра: 4500 лм, углы 12°, 25° или 50°, питание 174–260 В. Блок питания стандартный или «Арктика» (до −60 °C), корпуса И1 и И2, вариант с блоком «Дозор».

Модели семейства

ПВС10 An 220 В И1/И2 (без «Дозор»)Блок питания в стандартном исполнении (поликарбонат, гермовводы пластик) или «Арктика» (алюминий, металлические гермовводы, подогрев).

Углы излучения	n=12, n=25, n=50
Световой поток	4500 лм
Цветовая температура	от 4 500 до 5000 К
Питание	от 174 до 260 В
Мощность	до 31 Вт (стандарт) / до 39 Вт («Арктика»)
Температура	от −35 до +50 °C / от −60 до +50 °C
Прожектор	И1 146 × 125 × 232 мм (с козырьком и кронштейном), до 2 кг; И2 136 × 212 × 75 мм (без консоли), 1,2 кг
Блок питания	80 × 195 × 55 мм, 0,45 кг (стандарт); 80 × 175 × 60 мм, 0,85 кг («Арктика»)
Кабель	0,8 м

ПВС10 с БПУ «Дозор» (ДОЗОР-3Ж, ДОЗОР-СК)Блок питания и управления «Дозор» — неотъемлемая часть прибора; исполнения «Арктика» и стандартное.

«Арктика»	алюминиевый корпус, три (3Ж) или четыре (СК) металлических гермоввода; от −60 до +50 °C, до 39 Вт; блок 80 × 175 × 60 мм, 850 г
Стандарт	от −35 до +50 °C, до 31 Вт; блок 80 × 160 × 85 мм, 0,55 кг (СК) / 550 г (3Ж, в паспорте)
«Дежурный» режим	10 % (450 лм), потребление не более 6 Вт; при сухом контакте — 10, 20 % (900 лм) или 30 % (1350 лм)
Кабельные вводы	сетевой: Ø 10 мм (Арктика) / 10,8 мм (стандарт); сигнал/транзит: Ø 8 мм; жилы 2,5 мм²

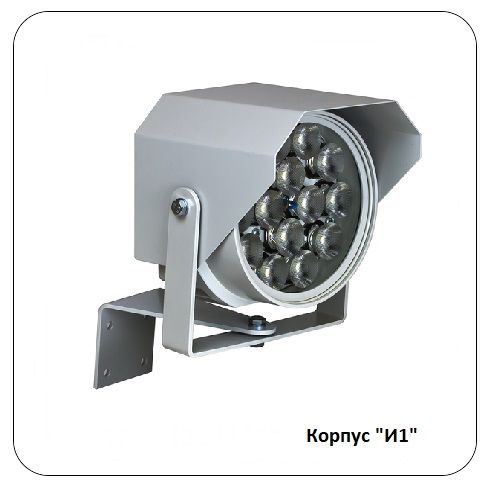

ПВС10 A25 220 В И1 (10511120100_001)Угол 25, с фотодатчиком на кабеле; в описании упомянут ИК-фильтр.

Угол излучения	25
Световой поток	4500 лм
Мощность	до 31 Вт
Температура	от −35 до +50 °C
Кабель	от фотодатчика до блока 4 м; от прожектора 0,8 м
Блок питания	80 × 195 × 55 мм, 0,45 кг
Подключение	L (фаза) коричневый, N (нейтраль) синий; клеммы 1, 2, 3 — фотодатчик: 1 — управляемая фаза (А), 2 — N, 3 — L

Как это работает и подключается

Блок «Дозор» даёт два режима: «Рабочий» — 100 % светового потока и «Дежурный» — доля от максимума (заводская установка 10 %; в паспортах с сухим контактом можно выбрать 10, 20 или 30 %). Значение «Дежурного» задаётся переключателем на плате блока питания до подачи напряжения.
Вариант ДОЗОР-3Ж: режим переключается подачей дополнительной фазы (клемма Ldim) по одной из жил трёхжильного сетевого кабеля: нет сигнала — «Дежурный», фаза на Ldim — «Рабочий» у всех прожекторов; в стандартном исполнении переключатель на позиции А (заводская), позиция В инвертирует режимы.
Вариант ДОЗОР-СК: режим переключается замыканием сухого контакта клеммника на плате внешним устройством; сопротивление линии управления не выше 2 кОм; нет замыкания — «Дежурный», замкнули — «Рабочий»; размыкание возвращает «Дежурный».

Монтаж

Рекомендуемая высота установки от 2 до 3 метров, расстояние между осветителями от 10 до 12 метров — в зависимости от юстировки (угла наклона к освещаемой поверхности).
Заземление: у блока питания в стандартном исполнении (пластик ABS или поликарбонат) и осветителя не требуется — двойная изоляция (второй класс электробезопасности); у блока в исполнении «Арктика» заземляющий провод подключается к выводному винту на корпусе блока.
У блока «Арктика» подогрев внутреннего объёма включается при −13 °C и отключается при −12 °C.
Настройка и обслуживание при эксплуатации не требуются. При высокой загрязнённости воздуха может потребоваться периодическая очистка защитного стекла.
Настройка и обслуживание при эксплуатации не требуются.

Примеры

Периметр охраняемого объекта

Освещение периметра и прилегающей территории с двумя режимами «Дозор»: дежурный слабый свет и рабочий на 100 % по сигналу охраны.

Частые вопросы

Что такое «Дежурный» режим?

Пониженная доля светового потока (по умолчанию 10 %, 450 лм) с потреблением не более 6 Вт; по сигналу включается «Рабочий» режим на 100 %.

Чем отличаются ДОЗОР-3Ж и ДОЗОР-СК?

Способом переключения режимов: дополнительной фазой на клемму Ldim (3Ж) или замыканием сухого контакта (СК).

Нюансы и грабли

Заземлять ли блок, зависит от исполнения: у «Арктики» заземление обязательно, у стандартного — не требуется; не путать.
Подключение к другим источникам питания выводит прибор из строя.
Позиция В переключателя меняет местами рабочий и дежурный режимы — проверить заводскую позицию А до включения.
