ПВС10-140 — асимметричные прожекторы белого света 4000 лм, 140×60°

Диаграмма 140°×60° с осью вниз на 30° для ближней зоны, 4000 лм, IP66. Со встроенным драйвером, блоком «Арктика», БПУ «Дозор» (3Ж, СК) и низковольтный вариант 40–58 В.

Модели семейства

ПВС10-140 220 В И1/И2 (стандарт)Осветительный блок на радиаторе и отсек с драйвером постоянной мощности; подключается к сети 220 В.

Световой поток	4 000 лм
Питание	174–260 В
Мощность	28 Вт
Температура	от −35 до +50 °C
Кабель	1,5 м
Масса	И1 1300 г, И2 1900 г

ПВС10-140 220 В АРКТИКА И1/И2Блок питания «Арктика» с подогревом (термопредохранитель, нагреватели, включение −13 °C, отключение −12 °C).

Световой поток	4000 лм
Мощность (с подогревом)	36 Вт
Температура	от −60 до +50 °C
Блок «Арктика»	175 × 80 × 60 мм, 850 г
Масса прожектора	И1 1000 г, И2 1600 г
Кабель	1,5 м (вне трубы)
Выводы	OUT+ коричневый/белый, OUT− синий/чёрный

ПВС10-140 с БПУ «Дозор» (ДОЗОР-3Ж, ДОЗОР-СК)Рабочий и дежурный режимы.

Рабочий режим (стандарт)	4000 лм — 28 Вт (без подогрева)
Рабочий режим (Арктика)	4000 лм — 36 Вт (с подогревом)
Дежурный режим (Арктика 3Ж)	400 лм — 6 Вт; 800 лм — 9 Вт; 1600 лм — 11 Вт
Питание	220 В (от 174 до 260 В)
Управление 3Ж	220 В (потребление не более 1 Вт); СК — сухой контакт, линия не выше 2 кОм
Температура	от −60 до +50 °C (Арктика); от −35 до +50 °C (стандарт)
IP	IP66
Блок «Дозор»	175 × 60 × 55 мм, 850 г (Арктика 3Ж); 160 × 80 × 85 мм, 550 г (стандарт, СК)
Кабель	1,5 м; в исполнениях 10111322300_001 и 10113322400_001 — 5 м, в _002 — 3 м

ПВС10-140 без блока (И1/И2)Токовый прожектор: со штатным БП «Арктика» или БПУ «Дозор» (стандарт / Арктика).

Световой поток	4 000 лм
Ток входного питания	700 мА (напряжение для справки: не более 35 В)
Мощность	28 Вт
Кабель	1,5 м
Масса	И1 1000 г, И2 1600 г
Выводы	белый/коричневый «+», синий/чёрный «−»

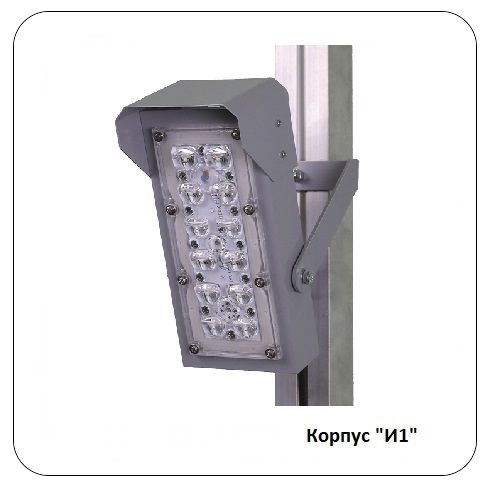

ПВС10-140 54 В АРКТИКА И1 ДОЗОР-СК (10133321400_000)Низковольтный БПУ, переключение по сухому контакту, корпус БПУ алюминиевый.

Питание	от 40 до 58 VDC
Ток при 48 В	0,56 А (на одной ветке)
Световой поток и мощность	4000 лм — 36 Вт (с подогревом); дежурный 400 лм — 6 Вт, 800 лм — 9 Вт, 1600 лм — 11 Вт
Температура	от −60 до +50 °C
Блок «Дозор»	175 × 60 × 55 мм, 850 г

Как это работает и подключается

Блок «Дозор» даёт два режима: «Рабочий» — 100 % светового потока и «Дежурный» — доля от максимума (заводская установка 10 %; в паспортах с сухим контактом можно выбрать 10, 20 или 30 %). Значение «Дежурного» задаётся переключателем на плате блока питания до подачи напряжения.
Вариант ДОЗОР-3Ж: режим переключается подачей дополнительной фазы (клемма Ldim) по одной из жил трёхжильного сетевого кабеля: нет сигнала — «Дежурный», фаза на Ldim — «Рабочий» у всех прожекторов; в стандартном исполнении переключатель на позиции А (заводская), позиция В инвертирует режимы.
Вариант ДОЗОР-СК: режим переключается замыканием сухого контакта клеммника на плате внешним устройством; сопротивление линии управления не выше 2 кОм; нет замыкания — «Дежурный», замкнули — «Рабочий»; размыкание возвращает «Дежурный».
В варианте 54 В логика сухого контакта в паспорте обратная: при подаче напряжения работает «Рабочий» режим, замыкание контакта включает «Дежурный», размыкание возвращает «Рабочий»; для нескольких приборов используется транзитное подключение.

Монтаж

Рекомендуемая высота установки от 2 до 3 метров, расстояние между осветителями от 10 до 12 метров — в зависимости от юстировки (угла наклона к освещаемой поверхности).
Заземление: у блока питания в стандартном исполнении (пластик ABS или поликарбонат) и осветителя не требуется — двойная изоляция (второй класс электробезопасности); у блока в исполнении «Арктика» заземляющий провод подключается к выводному винту на корпусе блока.
У блока «Арктика» подогрев внутреннего объёма включается при −13 °C и отключается при −12 °C.
Для варианта 54 В заземление корпуса блока питания и управления не требуется.
Варианты без «Дозор»: рекомендуемая высота 2,5–3 м, шаг 10–12 м. При высокой загрязнённости воздуха может потребоваться периодическая очистка защитного стекла.
Подключение к другим источникам питания выводит прибор из строя (для «Арктика» без «Дозор»).

Примеры

Освещение вдоль ограждения

Асимметричная диаграмма с осью вниз освещает ближнюю зону; высота установки 2,5–3 м, шаг 10–12 м.

Частые вопросы

Какая диаграмма?

Асимметричная: 140° по горизонтали, 60° по вертикали, ось смещена вниз на 30° — под ближнюю зону.

Нюансы и грабли

Логика сухого контакта в 54 В противоположна остальным ветвям — не переносить схему подключения из 220 В.
Кабельные вводы: сетевой под кабель наружным Ø не более 10 мм, для 220 В стандартных БПУ — не более 10,8 мм; жилы 2,5 мм².
В стандартном исполнении при позиции переключателя В режимы работы и дежурства меняются местами.
