ПВС10-140М — асимметричные прожекторы белого света 8000 лм, 140×60°

8000 лм, диаграмма 140°×60° с осью вниз на 30°, IP66. Исполнения: со встроенным источником питания 220 В, с блоком «Арктика», с БПУ «Дозор» (3Ж, СК).

Модели семейства

ПВС10-140М 220 В (встроенный источник)Прожектор с источником питания внутри.

ПВС10-140М 220 В АРКТИКАБлок питания «Арктика» с подогревом.

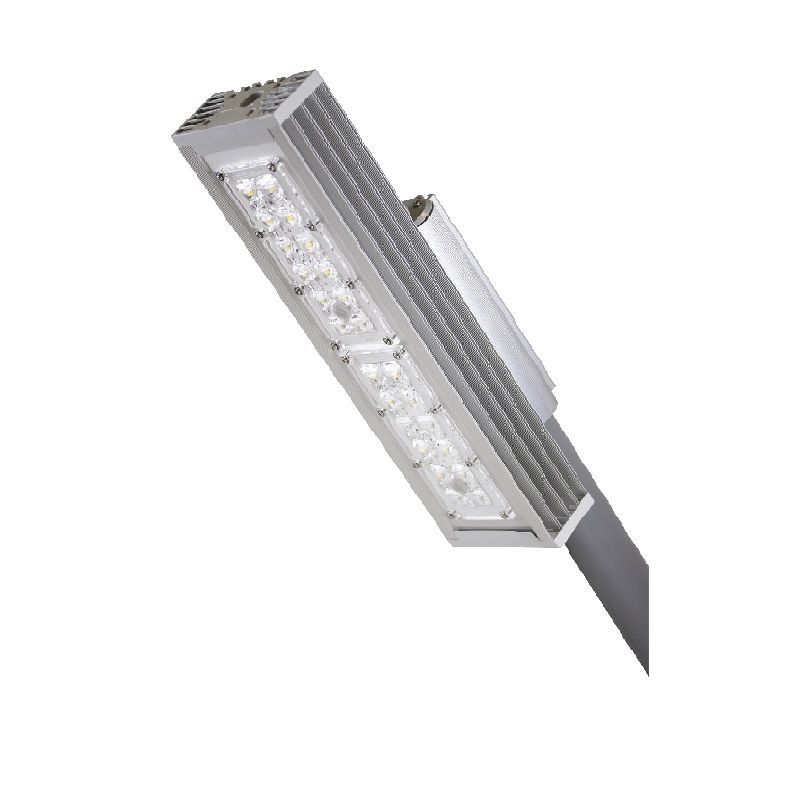

ПВС10-140М с БПУ «Дозор» (3Ж, СК)Рабочий и дежурный режимы.

Рабочий режим	8000 лм — 64 Вт (Арктика, с подогревом); 8000 лм — 56 Вт (стандарт)
Дежурный режим (Арктика 3Ж)	800 лм — не более 12 Вт (в паспорте «12В»); 1600 лм — не более 18 Вт; 2400 лм — не более 22 Вт
Питание	220 В (от 174 до 260 В)
Управление 3Ж	220 В (потребление не более 1 Вт)
Блок «Дозор»	175 × 80 × 60 мм, 850 г (Арктика); 160 × 80 × 85 мм, 550 г (стандарт)
Температура	от −60 до +50 °C (Арктика), от −35 до +50 °C (стандарт)
Кабельный ввод	Ø 10,0 мм (Арктика) / 10,8 мм (стандарт), жилы 2,5 мм²

Блок «Дозор» даёт два режима: «Рабочий» — 100 % светового потока и «Дежурный» — доля от максимума (заводская установка 10 %; в паспортах с сухим контактом можно выбрать 10, 20 или 30 %). Значение «Дежурного» задаётся переключателем на плате блока питания до подачи напряжения.
Вариант ДОЗОР-3Ж: режим переключается подачей дополнительной фазы (клемма Ldim) по одной из жил трёхжильного сетевого кабеля: нет сигнала — «Дежурный», фаза на Ldim — «Рабочий» у всех прожекторов; в стандартном исполнении переключатель на позиции А (заводская), позиция В инвертирует режимы.
Вариант ДОЗОР-СК: режим переключается замыканием сухого контакта клеммника на плате внешним устройством; сопротивление линии управления не выше 2 кОм; нет замыкания — «Дежурный», замкнули — «Рабочий»; размыкание возвращает «Дежурный».

Рекомендуемая высота установки от 2 до 3 метров, расстояние между осветителями от 10 до 12 метров — в зависимости от юстировки (угла наклона к освещаемой поверхности).
Заземление: у блока питания в стандартном исполнении (пластик ABS или поликарбонат) и осветителя не требуется — двойная изоляция (второй класс электробезопасности); у блока в исполнении «Арктика» заземляющий провод подключается к выводному винту на корпусе блока.
У блока «Арктика» подогрев внутреннего объёма включается при −13 °C и отключается при −12 °C.
При высокой загрязнённости воздуха может потребоваться периодическая очистка защитного стекла.
Подключение к другим источникам питания выводит прибор из строя (для «Арктика» без «Дозор»).

Крупные площадки

8000 лм при том же принципе рабочего/дежурного режима, что у ПВС10-140.

Какой световой поток у ПВС10-140М?

Световой поток 8000 лм; габариты прожектора 402 × 126 × 57 мм.

Встроенное исполнение 220 В рассчитано на высоту 3–6 м, остальные — на 2–3 м (2,5–3 м).
