ПВС10-155 — асимметричные прожекторы белого света 8000 лм, 140×60°

8000 лм, диаграмма 140°×60° с осью вниз на 30°, IP66, корпус 202 × 126 × 57 мм. Со встроенным источником 220 В (50 Вт), блоком «Арктика» (58 Вт) или БПУ «Дозор» (3Ж, СК).

Модели семейства

ПВС10-155 220 В (встроенный источник)Прожектор с источником питания внутри.

Световой поток	8 000 лм
Мощность	50 Вт
Температура	от −35 до +50 °C
Габариты, масса	202 × 126 × 57 мм, 1500 г (без креплений)
Кабель	1,5 м
IP	IP66

ПВС10-155 220 В АРКТИКАБлок питания «Арктика» с подогревом.

Световой поток	8000 лм
Мощность	58 Вт (включая подогрев БП)
Температура	от −60 до +50 °C
Блок «Арктика»	175 × 80 × 60 мм, 850 г
Прожектор	202 × 126 × 57 мм, 1600 г

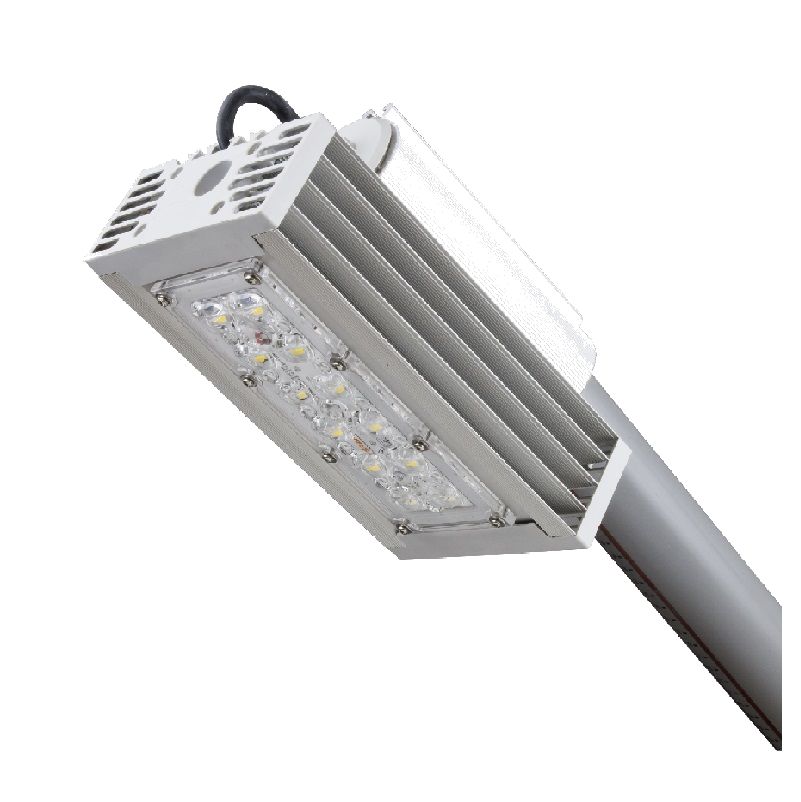

ПВС10-155 с БПУ «Дозор» (3Ж, СК)Рабочий и дежурный режимы.

Рабочий режим	8000 лм — 58 Вт (Арктика, с подогревом); 8000 лм — 50 Вт (стандарт)
Дежурный режим	800 лм — не более 12 Вт (в паспорте «12В»); 1600 лм — не более 18 Вт; 2400 лм — не более 24 Вт
Блок «Дозор»	175 × 80 × 60 мм, 850 г (Арктика); 160 × 80 × 85 мм, 550 г (стандарт)
Питание	220 В (от 174 до 260 В)

Как это работает и подключается

Блок «Дозор» даёт два режима: «Рабочий» — 100 % светового потока и «Дежурный» — доля от максимума (заводская установка 10 %; в паспортах с сухим контактом можно выбрать 10, 20 или 30 %). Значение «Дежурного» задаётся переключателем на плате блока питания до подачи напряжения.
Вариант ДОЗОР-3Ж: режим переключается подачей дополнительной фазы (клемма Ldim) по одной из жил трёхжильного сетевого кабеля: нет сигнала — «Дежурный», фаза на Ldim — «Рабочий» у всех прожекторов; в стандартном исполнении переключатель на позиции А (заводская), позиция В инвертирует режимы.
Вариант ДОЗОР-СК: режим переключается замыканием сухого контакта клеммника на плате внешним устройством; сопротивление линии управления не выше 2 кОм; нет замыкания — «Дежурный», замкнули — «Рабочий»; размыкание возвращает «Дежурный».

Монтаж

Рекомендуемая высота установки от 2 до 3 метров, расстояние между осветителями от 10 до 12 метров — в зависимости от юстировки (угла наклона к освещаемой поверхности).
Заземление: у блока питания в стандартном исполнении (пластик ABS или поликарбонат) и осветителя не требуется — двойная изоляция (второй класс электробезопасности); у блока в исполнении «Арктика» заземляющий провод подключается к выводному винту на корпусе блока.
У блока «Арктика» подогрев внутреннего объёма включается при −13 °C и отключается при −12 °C.
При высокой загрязнённости воздуха может потребоваться периодическая очистка защитного стекла.

Примеры

Крупные площадки

Как ПВС10-140М, с меньшим корпусом и мощностью.

Частые вопросы

Какая мощность у встроенного исполнения?

50 Вт при 8000 лм.

Нюансы и грабли

Значение «Дежурного» режима задаётся переключателем на плате блока до подачи напряжения.
