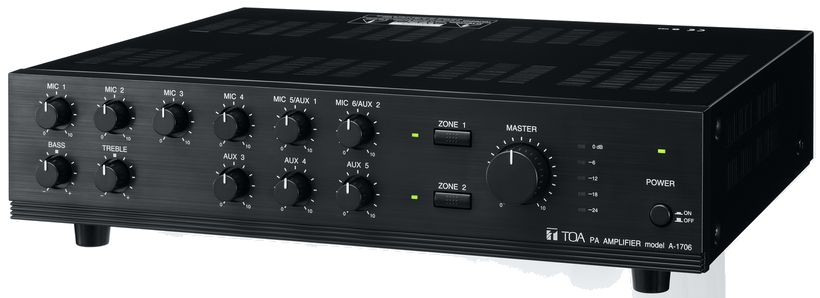

A-1706 — микшерный усилитель 60 Вт с 6 микрофонными входами и селектором на 2 зоны
Компактный микшерный усилитель на 60, 120 или 240 Вт: 6 микрофонных входов, 5 линейных, линия 100 В на две зоны и отдельный вход управления громкостью.
Модели семейства
A-170660 Вт, микшерный усилитель, 2 зоны вещания.
| Выходная мощность | 60 Вт |
| Потребление | 150 Вт (ном. мощность), 60 Вт (EN60065) |
| Питание | AC 220–230 В или 240 В, 50/60 Гц |
| Диапазон частот | 50–20000 Гц (±3 дБ) |
| Искажения | не более 2 % на 1 кГц при номинальной мощности |
| Размеры | 420×107,7×367 мм |
| Вес | 9,3 кг |
A-1712120 Вт, та же схема.
| Выходная мощность | 120 Вт |
| Потребление | 258 Вт (ном. мощность), 105 Вт (EN60065) |
| Вес | 12,6 кг |
A-1724240 Вт, та же схема.
| Выходная мощность | 240 Вт |
| Потребление | 532 Вт (ном. мощность), 220 Вт (EN60065) |
| Вес | 13,5 кг |
Как это работает и подключается
- Микрофонные входы MIC 1–6 — электронно-балансные, комбинированный XLR/телефонный разъём, питание по линии (Phantom) включается отдельно для каждого входа.
- Тембр регулируется раздельно по низким и высоким (±10 дБ на 100 Гц и 10 кГц), громкость всех входов — общим регулятором.
Монтаж
- Линейный выход в линию — винтовые зажимы M4; выход на динамик — 100 В или 4–16 Ом.
- Эквалайзер или ограничитель подключают между LINE OUT и PWR AMP IN.
- Рабочая температура от -10 °C до +40 °C.
Примеры
Озвучивание с двумя зонами
Селектор зон направляет сигнал в линию 100 В на одну из двух зон.
Обработка звука
Между PWR AMP IN и LINE OUT можно включить эквалайзер или другой процессор.
Частые вопросы
Какая мощность у A-1706?
60 Вт; в серии есть A-1712 на 120 Вт и A-1724 на 240 Вт.
Сколько микрофонных входов?
MIC 1–6; AUX 1–2 — тоже балансные (выбор MIC5 или AUX1, MIC6 или AUX2), AUX 3–4 и 5 — линейные.
Нюансы и грабли
- Высокоимпедансный и низкоимпедансный выходы на динамик нельзя использовать одновременно (примечание страницы).
- Питание по линии на микрофонный вход включается по одному входу: для динамического микрофона его отключают.
Документация
- TOA — страница изделия на сайте производителя (http://www.toa-sound.ru/productions/amplifiers/amp_compact/a-1706.html)
