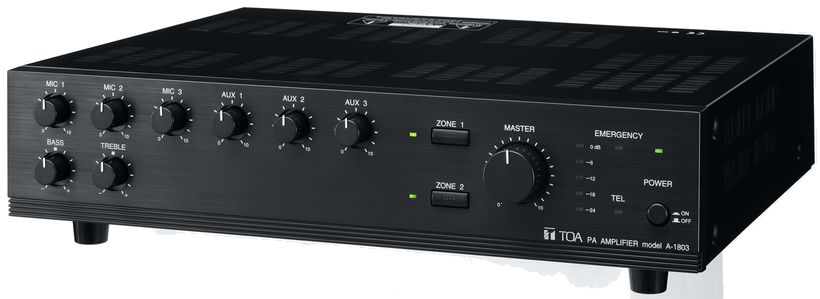

A-1803 — микшерный усилитель 30 Вт серии A-1800 с приоритетами и входом оповещения

Микшер-усилитель на 30, 60 или 120 Вт: 3 микрофонных входа, 3 AUX, телефонный вход и вход EMERGENCY, две зоны вещания, приоритеты оповещения, телефона и микрофона PM-660D.

Модели семейства

A-180330 Вт.

Номинальная мощность	30 Вт
Питание	220–240 В, 50–60 Гц
Диапазон частот	50–15000 Гц (при 3 Вт, вход AUX)
Тембр	100 Гц ±10 дБ; 10 кГц ±10 дБ
Температура	0–40 °C
Размеры	420×100×364 мм
Вес	8,1 кг

A-180660 Вт.

Номинальная мощность	60 Вт
Вес	9,4 кг

A-1812120 Вт.

Номинальная мощность	120 Вт
Вес	12,6 кг

Как это работает и подключается

Приоритеты: оповещение, затем телефон (с MUTE), затем микрофон PM-660D (с MUTE).
Тональные сигналы: однотональный, 2-тональный, 4-тональный, нисходящий и восходящий.
Система управления оповещением работает на обе зоны и при отключении питания микшера-усилителя.

Монтаж

Вход EMERGENCY — 0 дБ, 600 Ом, блок зажимов; TEL — блок зажимов.
Выходы на громкоговорители зон 1 и 2 — зажимы, высокоомный; прямой выход — высокоомный или низкоомный (4 Ом).

Примеры

Пейджинг и фоновая музыка

Микрофоны, телефон, AUX (в т. ч. MOH), приоритеты и тональные сигналы.

Школа, офис

Объекты среднего размера — назначение по описанию производителя.

Частые вопросы

Чем отличаются A-1803, A-1806, A-1812?

Только выходной мощностью: 30, 60 и 120 Вт.

Есть ли вход оповещения?

Да, EMERGENCY, приоритет выше телефона и микрофона.

Нюансы и грабли

На странице искажения указаны как «> 2 % на частоте 1 кГц» — вероятно, опечатка (ожидается «не более»); значение проверить по документации.
Полосу 50–15000 Гц производитель приводит при выходной мощности 3 Вт по входу AUX, а не при номинале.

Документация

TOA — страница изделия на сайте производителя (http://www.toa-sound.ru/productions/amplifiers/amp_compact/a-1803.html)
