Серия A-3500D — усилители 60–480 Вт с аварийным и приоритетным вещанием

Усилители PA на 60, 120, 240 и 480 Вт с 5 входами, 2-канальным селектором зон, приоритетным и аварийным вещанием. Питание 100–240 В AC, есть выходы управления.

Модели семейства

A-3506D60 Вт.

Мощность	60 Вт
Потребление	96 Вт (ном.), 40 Вт (EN62368)
Выход	100 В / 170 Ом суммарно, не более 60 Вт на выход

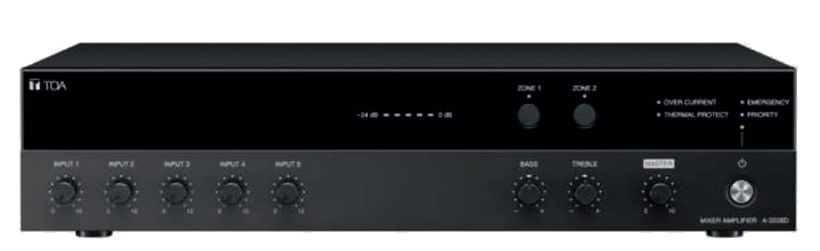

A-3512D120 Вт.

Мощность	120 Вт
Потребление	171 Вт (ном.), 48 Вт (EN62368)
Выход	100 В / 83 Ом суммарно, не более 120 Вт на выход

A-3524D240 Вт.

Мощность	240 Вт
Потребление	314 Вт (ном.), 70 Вт (EN62368)
Выход	100 В / 42 Ом суммарно, не более 240 Вт на выход

A-3548D480 Вт.

Мощность	480 Вт
Потребление	601 Вт (ном.), 113 Вт (EN62368)
Выход	100 В / 21 Ом суммарно, не более 480 Вт на выход
Питание	100–240 В AC, 50/60 Гц
Размеры	420×96,1×313,1 мм
Вес	4,9 и 5,1 кг (по моделям на странице не разделено)

Как это работает и подключается

Приоритетный аудиовход глушит остальные сигналы; триггер — управляющий сигнал или обнаружение звука.
INPUT 1, 2 — MIC -60 дБ или LINE -20 дБ, 600 Ом; на MIC-входах фантомное питание 24 В DC с переключателем; INPUT 5 — RCA, 10 кОм.
Выход на динамики: низкоомный (4–16 Ом; у A-3506D 8–16 Ом) или высокоомный 100 В с выбором ZONE 1 / ZONE 2.

Монтаж

Управляющие входы CONTROL IN и ZONE CONTROL IN — сухой контакт, напряжение разомкнутой цепи не более 35 В DC, ток КЗ не более 10 мА.
Управляющие выходы (дистанционное отключение питания, аварийный, ZONE CONTROL OUT) — открытый коллектор, до 30 В DC, до 25 мА.
Для стойки: кронштейн MB-25B, перфорированная панель PF-013B.

Примеры

Супермаркеты, школы, офисы, заводы

Объявления и фоновая музыка по описанию производителя.

Локальный усилитель в системе речевого оповещения

Аварийный сигнал может перекрывать местный звук — сообщения идут на максимальном уровне.

Частые вопросы

Есть ли фантомное питание?

Да, 24 В DC на микрофонных входах, включается переключателем.

Какой диапазон питания?

100–240 В AC, 50/60 Гц.

Нюансы и грабли

В таблице производителя вес 4,9 и 5,1 кг приведён без привязки к моделям.
Ток потребления при выключенном выключателе питания — не более 200 мА.

Документация

TOA — страница изделия на сайте производителя (http://www.toa-sound.ru/productions/amplifiers/amp_compact/A-3500D.html)
