TOA · усилители и блоки коммутации
Серия A-3600D — сетевые усилители 60–480 Вт с веб-интерфейсом и подавителем обратной связи
Цифровые усилители класса D на 60, 120, 240 и 480 Вт: до 7 входов, подавитель обратной связи, 3-точечный эквалайзер динамика, управление и мониторинг по IP через веб-браузер.
Модели семейства
A-3606D60 Вт.
| Мощность | 60 Вт |
| Потребление | 96 Вт (ном.), 40 Вт (EN62368) |
A-3612D120 Вт.
| Мощность | 120 Вт |
| Потребление | 171 Вт (ном.), 48 Вт (EN62368) |

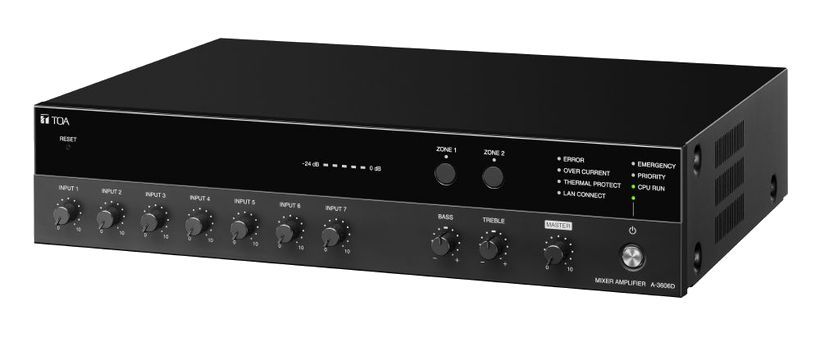

A-3624D240 Вт.
| Мощность | 240 Вт |
| Потребление | 314 Вт (ном.), 70 Вт (EN62368) |
A-3648D480 Вт.
| Мощность | 480 Вт |
| Потребление | 601 Вт (ном.), 113 Вт (EN62368) |
| Питание | 100–240 В AC, 50/60 Гц |
| Частоты | 50 Гц – 20 кГц ±3 дБ (1/8 номинальной мощности) |
| Размеры | 420×96,1×313,1 мм |
| Вес | 5 и 5,2 кг (по моделям на странице не разделено) |
Как это работает и подключается
- Усилитель подключают к сети; адреса — статические или через DHCP.
- Громкость — передней панелью, дополнительным пультом или в веб-браузере.
- Входы INPUT 1–4 — MIC или LINE (INPUT 3, 4 — только MIC), INPUT 5, 6 — MIC (BUS 1) или LINE (BUS 2), INPUT 7 — линейный RCA; на MIC 24 В фантомное питание.
Монтаж
- CONTROL IN — 4 канала сухого контакта, разомкнутое напряжение не более 35 В DC, ток КЗ не более 10 мА.
- Управляющие выходы (дистанционное отключение питания, аварийный, ZONE CONTROL OUT) — открытый коллектор, до 30 В DC и 25 мА.
Примеры
Фоновая музыка, сообщения, маскировка шума
Назначение по описанию производителя.
Удалённая диагностика
Веб-интерфейс показывает уровни входа и выхода и состояние усилителя.
Частые вопросы
Можно ли управлять по сети?
Да, через встроенный веб-интерфейс; также доступен протокол управления IP.
Что делает при аварии?
При переключении на приоритет вещание идёт на максимальном уровне независимо от громкости.
Нюансы и грабли
- Вес 5 и 5,2 кг в таблице приведён без привязки к моделям.
- Выход на динамик: у 60 Вт — 8–16 Ом или 100 В (170 Ом суммарно), у остальных — 4–16 Ом или 100 В (83, 42, 21 Ом суммарно).
Документация
- TOA — страница изделия на сайте производителя (http://www.toa-sound.ru/productions/amplifiers/amp_compact/A-3600D.html)
