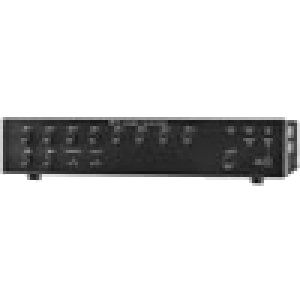

Серия 900 MK2 (A-903MK2, A-906MK2, A-912MK2) — модульные 8-канальные микшерные усилители 30, 60 и 120 Вт

Усилители 30, 60 и 120 Вт с восемью слотами под сменные модули серии 900: микрофонные, линейные и другие входы подбираются под задачу. Выход на линию 25 В, 70 В или низкоомную нагрузку.

Модели семейства

A-903MK230 Вт; габарит по глубине меньше, чем у двух старших моделей.

Номинальная мощность	30 Вт RMS
Выход через трансформатор (T)	4 Ом, 25 В и 70 В, симметричный
Прямой выход (D)	8 Ом, несимметричный
Потребление	60 Вт (номинальная мощность), 40 Вт (по стандартам cUL)
Размеры (Ш×В×Г)	420×99,1×318 мм
Масса	7,8 кг

A-906MK260 Вт.

Номинальная мощность	60 Вт RMS
Выход через трансформатор (T)	8 Ом, 25 В и 70 В, симметричный
Прямой выход (D)	4 Ом, несимметричный
Нагрузка на линию 25 В / 70 В	10,4 Ом / 83 Ом
Потребление	100 Вт (номинальная мощность), 70 Вт (по стандартам cUL)
Размеры (Ш×В×Г)	420×99,1×358 мм
Масса	9,6 кг

A-912MK2120 Вт (в документах упоминается исполнение A-912MK2 UL).

Номинальная мощность	120 Вт RMS
Выход через трансформатор (T)	8 Ом, 25 В и 70 В, симметричный
Прямой выход (D)	4 Ом, несимметричный
Нагрузка на линию 25 В / 70 В	5,2 Ом / 41 Ом
Потребление	180 Вт (номинальная мощность), 105 Вт (по стандартам cUL)
Размеры (Ш×В×Г)	420×99,1×358 мм
Масса	12,7 кг по РЭ; 11,4 кг по листу характеристик

Общие данныеПараметры, общие для трёх моделей.

Питание	120 В AC, 60 Гц
Входы	восемь портов (карточные разъёмы) под модули серии 900 и один мостовой вход/выход
Чувствительность портов	100 мВ / 10 кОм
Частотный диапазон (D)	20 Гц – 20 кГц, ±1 дБ
Частотный диапазон (T)	20 Гц – 15 кГц, ±1 дБ
Искажения	0,02 % на 1 кГц при номинальной мощности
Регулятор тембра	НЧ ±10 дБ на 100 Гц, ВЧ ±10 дБ на 10 кГц
Фильтр низких частот (Low cut)	60 Гц, 6 дБ/окт.
Рабочая температура	−10…+60 °C

Как это работает и подключается

Модули вставляются по верхней и нижней направляющим до упора и фиксируются двумя винтами M3×8 каждый. Пустые слоты закройте заглушками, они входят в комплект.
Передняя панель: регуляторы INPUT 1–8, MASTER, BASS, TREBLE, выключатель TONE DEFEAT (в положении ON тембр плоский) и LOW CUT (ON отсекает лишние низкие частоты).
Индикаторы: PEAK — сигнал на входе близок к ограничению; NORMAL — уровень на выходе подходит; SIGNAL — звук есть на выходных клеммах; PROTECT — сработала защита, после включения питания горит около 5 с.
После включения питания усилитель выходит в работу примерно через 5 секунд — выход в это время отключён.
Уровень настраивайте так, чтобы NORMAL вспыхивал изредка; если PEAK горит постоянно, убавьте громкость соответствующего входа.
Селектор сопротивления на задней панели: положение DIRECT — только несимметричный низкоомный выход; другие положения включают трансформаторный выход 25 В, 70 В или низкоомный.
Клеммы REMT VOL — дистанционный регулятор мастер-громкости (потенциометр 10 кОм, линейный). Клеммы MUTE 1, MUTE 2 и GND — приглушение модулей с функцией mute: замыкание MUTE 1 или MUTE 2 на GND заглушает модули, настроенные на приём mute на соответствующей шине; модули «mute send» приоритетнее.
Разъёмы: AUX OUT (1 В, 10 кОм, RCA) — к бустеру или рекордеру; PRE OUT (1 В, 600 Ом) и PWR AMP IN (1 В, 10 кОм) — для процессора (лимитер, эквалайзер) между секциями; штекер в PWR AMP IN отключает внутренний усилитель от предусилителя.
Неотключаемая розетка AC на задней панели — для вспомогательной аппаратуры потребляемой мощностью менее 500 Вт.

Монтаж

Модули вставлять и вынимать только при выключенном питании, иначе модуль может выйти из строя.
Подключайте громкоговорители при отключённом шнуре питания; после подключения верните крышку клемм — на выходных клеммах высокое напряжение. Зачистка кабеля — 10 мм.
К одному выходу подключается только одна нагрузка. Для A-903MK2 селектор в положении 4 Ом даёт трансформаторный выход (4 Ом, 25 В или 70 В), в положении 8 Ом — только 8 Ом прямой выход. Для A-906MK2 и A-912MK2 положение 8 Ом даёт трансформаторный выход (8 Ом, 25 В или 70 В), положение DIRECT 4 Ом — только 4 Ом.
Для трансформаторного выхода включите LOW CUT: встроенный трансформатор не воспроизводит низкие частоты.
Стойка 19 дюймов: монтажный кронштейн MB-25B (опция). Снимите четыре пластиковые ножки и по четыре винта M4×8 с обеих боковин (они не используются), закрепите кронштейны винтами M4×16 из комплекта кронштейна. Винты для самой стойки в комплект не входят.
Для вентиляции установите перфорированные панели PF-511 (1U) вверху и внизу стойки, а также над и под усилителем.
Вне стойки оставьте свободное пространство не менее 10 см вокруг усилителя.
Колпачки YA-920 на ручки (опция) защищают установки громкости и мастер-регулятора от случайной смены.

Примеры

Многоканальное микширование

Восемь слотов принимают любые модули серии 900 — микрофонные и линейные предусилители, трансформаторы, модуль пейджинга и другие.

Расширение входов

Мостовой вход/выход BRG IN/OUT на задней панели соединяется с таким же разъёмом другого усилителя — так расширяется число источников.

Частые вопросы

Чем модели серии отличаются?

Мощностью выхода (30, 60, 120 Вт); остальное одинаково, кроме выходов: у A-903MK2 трансформаторный выход 4 Ом, а у двух старших — 8 Ом.

Какие линии громкоговорителей поддерживаются?

25 В, 70 В, 4 или 8 Ом — подключается только к одному из выходов.

Какие модули подходят?

Модули серии 900; в листе характеристик перечислены M-, U-, B-, L-, S-серии, R-01, I-01, T-01, T-02. Выбор — по отдельной инструкции на модули.

Нюансы и грабли

Дистанционная громкость ограничена установкой мастер-регулятора на панели: при крайнем левом положении мастера удалённо звук не поднять.
Масса A-912MK2 в РЭ — 12,7 кг, в листе характеристик на исполнение UL — 11,4 кг; для стойки берите большую.
Питание в РЭ — 120 В AC, 60 Гц; в тексте для проектировщика листа A-906MK2 указано 120 В, 50/60 Гц. Перед заказом сверьте исполнение по маркировке.
Включайте усилитель при минимальной громкости: громкий звук при включении вреден для слуха.
Не работайте длительно при искажённом звуке — производитель считает это признаком неисправности и риском пожара.
Слоты модулей без заглушек оставлять нельзя.
