Модули серии 9000 (D-001T, D-001R, T-001T, C-001T, AN-001T, ZP-001T) — сменные платы для цифровых микшеров TOA

Сменные модули с DSP для цифровых микшеров M-9000: микрофонные и линейные входы, линейные выходы, расширение контактов, датчик шума и интерфейс телефонного оповещения.

Сменные модули TOA серии 9000 для микшеров M-9000 / 9000M2

Модели семейства

D-001TДвухканальный микрофонный/линейный вход с DSP и фантомным питанием +24 В.

Входы	2 канала, симметричные электронные, 3 кОм (фантомное питание включено) / 10 кОм (выключено), съёмный клеммник 3 контакта
Чувствительность	−60, −54, −48, −42, −36, −30, −24, −18, −10 дБ (выбирается)
Частотный диапазон	20 Гц – 20 кГц, +1/−3 дБ
Эквивалентный шум на входе	менее −112 дБ (при чувствительности −60 дБ)
Отношение сигнал/шум	более 73 дБ (чувствительность −10 дБ)
Фантомное питание	+24 В DC
Размеры (Ш×В×Г)	35×78×91,5 мм
Масса	82 г

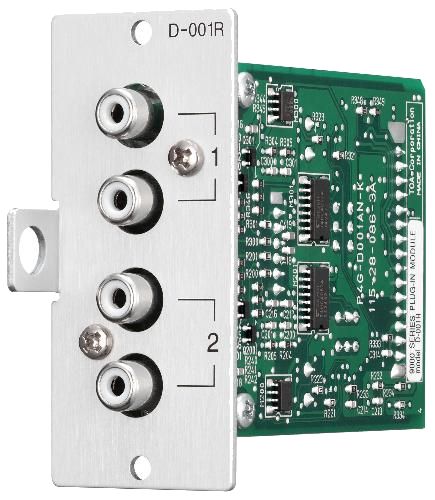

D-001RДвухканальный линейный вход с разъёмами RCA и DSP; сигналы обоих каналов смешиваются.

Входы	2 канала, по 2 RCA на канал (смешиваются), 10 кОм, несимметричные
Чувствительность	−60, −54, −48, −42, −36, −30, −24, −18, −10 дБ (выбирается)
Частотный диапазон	20 Гц – 20 кГц, +1/−3 дБ
Отношение сигнал/шум	более 70 дБ (чувствительность −10 дБ)
Размеры (Ш×В×Г)	35×78×91,5 мм
Масса	82 г

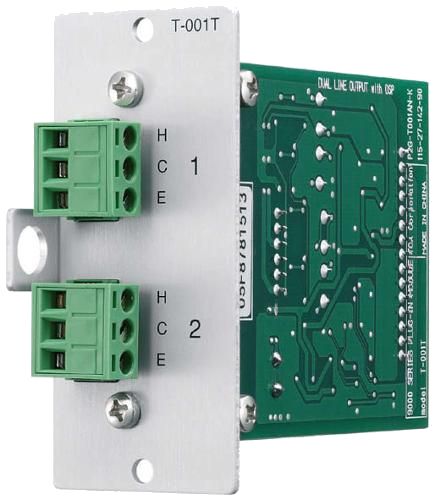

T-001TДвухканальный линейный выход с DSP; нагрузка 600 Ом до +16 дБ.

Выход	2 канала, не более +20 дБ (нагрузка 10 кОм), 600 Ом, симметричный электронный, съёмный клеммник 3 контакта
Частотный диапазон	20 Гц – 20 кГц, +1/−3 дБ
Отношение сигнал/шум	более 73 дБ
Эквалайзер громкоговорителей	15 (только для громкоговорителей TOA)
Размеры (Ш×В×Г)	35×78×91,5 мм
Масса	82 г

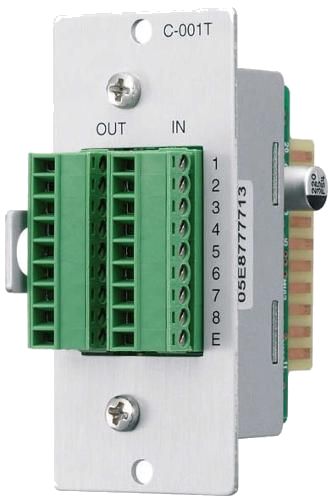

C-001TРасширение контактных входов и выходов: до 8 каналов каждого вида.

Контактные входы	8 каналов, разомкнутое напряжение 3,3 В DC, ток короткого замыкания менее 1 мА, съёмный клеммник 9 контактов
Контактные выходы	8 каналов, открытый коллектор, до 27 В DC, ток до 50 мА, съёмный клеммник 9 контактов
Питание	6 В DC, потребление 15 мА
Размеры (Ш×В×Г)	35×78×91,5 мм
Масса	62 г

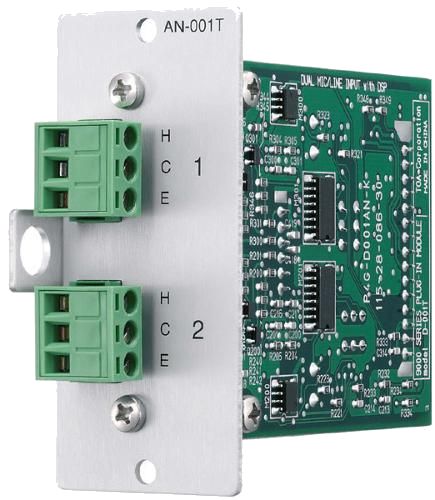

AN-001TДвухканальный контроллер окружающего шума: подстраивает громкость выхода по сигналу датчика AN-9001.

Вход датчика	2 канала, 3 кОм (фантомное питание включено) / 10 кОм (выключено), съёмный клеммник 3 контакта
Фантомное питание	+24 В DC
Максимальный выходной уровень	−15…0 дБ
Минимальный выходной уровень	−18…−3 дБ
Время выборки	10 с, 15 с, 20 с, 30 с, 1 мин, 2 мин, 3 мин, 5 мин
Размеры (Ш×В×Г)	35×78×91,5 мм
Масса	82 г

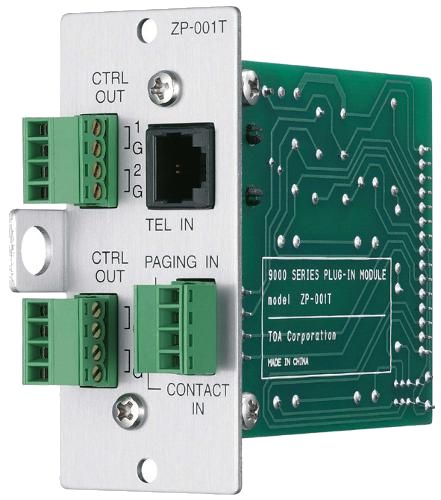

ZP-001TИнтерфейс зонального пейджинга: подключает микшер к аналоговой мини-АТС для вызова зон по телефону.

Линия	1 линия, сигнал DTMF, шлейфная (Loop-Start) или земляная (Ground-Start) сигнализация
Телефонная линия	0 дБ, 600 Ом, симметричная, трансформаторная развязка, разъём RJ11; напряжение шлейфа 24 В DC и более подаётся с АТС
Вход пейджинга	0 дБ, 600 Ом, симметричный, трансформаторная развязка, съёмный клеммник 4 контакта
Контактные выходы	4 канала, открытый коллектор (изолированный), до 35 В DC, ток до 50 мА
Размеры (Ш×В×Г)	35×78×91,5 мм
Масса	153 г

Общие данныеПараметры, общие для модулей D-001T, D-001R, T-001T, AN-001T.

Питание модуля	+24 В DC, −24 В DC, +6 В DC (подаётся из слота)
Преобразование	АЦП/ЦАП 24 бит, частота дискретизации 48 кГц
Тембр	НЧ ±12 дБ на 100 Гц, ВЧ ±12 дБ на 10 кГц
Параметрический эквалайзер	10 полос, 20 Гц – 20 кГц, ±12 дБ, Q 0,3–5
Фильтры	ФВЧ 20–400 Гц и ФНЧ 4–20 кГц, −12 дБ/окт.
Компрессор	глубина 1–5
Рабочая температура	−10…+40 °C

Как это работает и подключается

Модули устанавливаются в 8 слотов цифровых микшеров M-9000; питание на плату подаётся из слота.
D-001T и D-001R независимо обрабатывают два входа (тембр, эквалайзер, компрессор). У D-001T чувствительность задаётся в 9 ступенях, фантомное питание +24 В для конденсаторных микрофонов.
T-001T даёт два симметричных линейных выхода с обработкой и 15 пресетов эквалайзера громкоговорителей TOA.
C-001T расширяет контактные входы и выходы основного блока (по 4 на блоке) до 12 каналов каждого вида.
ZP-001T работает в двух режимах: по сигналу вызова (ring signal) и по порту пейджинга (paging port).
Датчик шума AN-9001 — всенаправленный электретный конденсаторный микрофон (фантомное питание 14–26 В DC, импеданс 200 Ом, частотный диапазон 100–10 000 Гц); к AN-001T подключается через клеммник 3 контакта.

Монтаж

Каждый модуль крепится двумя винтами в слоте микшера; отдельные съёмные клеммные колодки идут в комплекте.
Входы и выходы подключайте кабелем в съёмные колодки (3 контакта для аудио, 9 контактов для C-001T, 4 контакта для ZP-001T).
К ZP-001T напряжение шлейфа 24 В DC и более подаёт мини-АТС, не сам модуль.

Примеры

Расширение входов микшера

Модули D-001T и D-001R добавляют по два канала на слот; микрофонные входы настраиваются от −60 до −10 дБ.

Автоматическая подстройка громкости

Модуль AN-001T с микрофоном AN-9001 изменяет уровень выхода в зависимости от окружающего шума; отношение шум : уровень сигнала выбирается из набора, например 6:3 или 3:−3.

Вызов зон по телефону

ZP-001T позволяет вести пейджинг зон с аналоговой АТС в двух режимах: по сигналу вызова и по порту пейджинга; вещание можно начинать в любом из них.

Частые вопросы

К каким блокам подходят модули?

В листе — к цифровому матричному микшеру M-9000; в РЭ серии 9000M2 те же модули названы совместимыми с блоками 9000M2.

Нужен ли отдельный микрофон для AN-001T?

Да, датчик AN-9001 заказывается отдельно (указан как опция) и монтируется в американскую 1-постовую коробку (в комплект не входит).

Нюансы и грабли

Значения в этом листе для M-9000 немного отличаются от приведённых в РЭ серии 9000M2: например, ток по линии +6 В у D-001T здесь 60 мА, в РЭ 9000M2 — 75 мА, различаются и искажения THD+N. При расхождении сверяйтесь с документом на ваш блок.
Модули серии 900 и серии 9000 разные: в блоках 9000M2 модули 9000 ставятся в слоты по строгой очерёдности (см. карточку серии 9000M2).
D-001R фантомное питание не подаёт.

Документация

TOA — технические характеристики цифрового матричного микшера M-9000 и модулей серии 9000 (английский)
