AT-063AP, AT-303AP, AT-603AP — настенные трансформаторные аттенюаторы 6, 30 и 60 Вт

Настенные регуляторы громкости линии громкоговорителей на 6, 30 и 60 Вт: 5 ступеней (0, −6, −12, −18 дБ и выключено), безвинтовые зажимы, 2- и 3-проводная схема подключения.

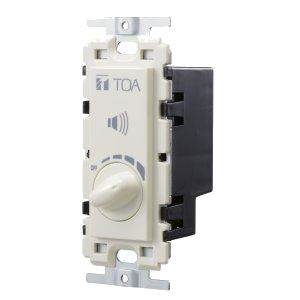

Настенные аттенюаторы TOA AT-063AP / AT-303AP / AT-603AP

Модели семейства

AT-063APАттенюатор на входную мощность 0,5–6 Вт.

Входная мощность	0,5–6 Вт
Входное сопротивление	20 кОм – 1,7 кОм
Масса (без пластины)	170 г

AT-303APАттенюатор на входную мощность 0,5–30 Вт.

Входная мощность	0,5–30 Вт
Входное сопротивление	20 кОм – 330 Ом
Масса (без пластины)	210 г

AT-603APАттенюатор на входную мощность 0,5–60 Вт.

Входная мощность	0,5–60 Вт
Входное сопротивление	20 кОм – 170 Ом
Масса (без пластины)	210 г

Общие данныеПараметры, общие для трёх моделей.

Ступени ослабления	5: 0 дБ, −6 дБ, −12 дБ, −18 дБ, OFF
Зажимы	безвинтовые (push-in) цветные
Кабель	виниловый изолированный 600 В (IV или HIV), одножильный медный Ø0,8–1,6 мм (AWG 20–14)
Размеры с пластиной (Ш×В×Г)	70×120×52,4 мм
Размеры без пластины (Ш×В×Г)	41×108×52,4 мм
Материал	ABS: ручка, панель и пластина белые, корпус чёрный

Как это работает и подключается

Зажимы на корпусе: N (чёрный, нормальный), R (красный, аварийный), SP (серый, к громкоговорителю).
2-проводная схема: линия от усилителя на HOT и COM, громкоговоритель — на SP и COM.
3-проводная схема: линии N, R и COM от усилителя, на SP и COM — громкоговоритель.
Уровень задаётся ручкой в пять положений: 0, −6, −12, −18 дБ и выключено.

Монтаж

Монтаж в электрическую коробку: уложите коробку в стену, сделайте отверстие, выведите кабели, подключите к клеммам, закрепите блок двумя винтами M4×35 из комплекта и наденьте пластину (винты M3,5×5 уже на пластине).
Расстояние от поверхности стены до края коробки при монтаже комплектными винтами — не более 27 мм.
Зачистите кабель на 9 мм (калибр нанесён на табличке) и вставьте жилу в клемму до упора: чтобы отключить провод, нажмите кнопку на клемме и вытяните его.
Вставляйте жилу ровной, не изогнутой: иначе возможен надкус или выход провода.
Опции: пластина YP-1AF, настенный бокс YS-11A, встраиваемый бокс YC-801 и накладной бокс YC-802.
При подключении отключайте питание усилителя.
Не устанавливайте на улице; монтаж поручите дилеру, у которого куплен аттенюатор, и периодически проверяйте крепление.

Примеры

Регулировка громкости в помещении

Настенный регулятор в линии громкоговорителя: громкость понижается пятью ступенями.

Линия с нормальным и аварийным сигналом

В 3-проводной схеме на аттенюатор приходят отдельные линии N (нормальный) и R (аварийный).

Частые вопросы

Чем модели отличаются?

Только максимальной мощностью на входе — 6, 30 и 60 Вт (и диапазоном входного сопротивления); остальное одинаково.

Есть ли отдельный вход для аварийной линии?

Да, при 3-проводной схеме подключения: зажим R (аварийный) отдельно от N (нормальный).

Нюансы и грабли

В мелкой коробке (глубина 37 мм) не заталкивайте кабели силой — повреждение устройства, риск пожара и поражения током.
Используйте только указанные в РЭ методы крепления и пластину; не монтируйте в местах постоянной вибрации.
Не допускайте работы с искажённым звуком — громкоговорители нагреваются, возможен пожар.
Зачищайте жилу строго на 9 мм по калибру на табличке; жилу вставляйте целой и прямой.

Документация

TOA — руководство по эксплуатации аттенюаторов AT-063AP / AT-303AP / AT-603AP (английский)
