BC-2000 и BC-2000A — зарядные устройства для радиомикрофона WM-D5200 и передатчика WM-D5300

Настольные зарядные устройства на две ячейки для Ni-MH батарей WB-2000 цифровых радиомикрофонов TOA: BC-2000 заряжает за 3 часа, BC-2000A — за 2 часа; питание от адаптера AD-5000-2.

Зарядные устройства TOA BC-2000 / BC-2000A для цифровых радиомикрофонов

Модели семейства

BC-2000Зарядное устройство на два изделия, заряд до 3 часов.

Питание	12 В DC (только через адаптер AD-5000-2)
Ток потребления	700 мА
Время заряда	не более 3 часов
Количество одновременно заряжаемых изделий	2
Рабочая влажность	30–85 % RH без конденсата
Размеры (Ш×В×Г)	238×108,5×98 мм
Масса	550 г

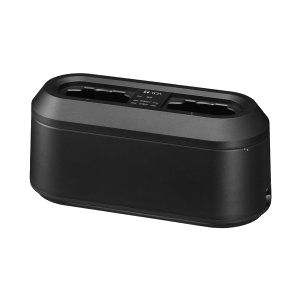

BC-2000AЗарядное устройство на два изделия, заряд около 2 часов.

Питание	12 В DC (только через адаптер AD-5000-2)
Ток потребления	750 мА
Время заряда	около 2 часов
Количество одновременно заряжаемых изделий	2
Рабочая влажность	30–85 % RH без конденсата
Размеры (Ш×В×Г)	238×108,5×98 мм
Масса	500 г

Общие данныеПараметры, общие для обоих устройств.

Заряжаемые устройства	цифровой радиомикрофон WM-D5200 и цифровой передатчик WM-D5300 с батареей WB-2000 (Ni-MH)
Рабочая температура	0…+40 °C
Опции	адаптер AD-5000-2; батарея WB-2000-2 (2 шт. WB-2000)

Как это работает и подключается

Подключите адаптер AD-5000-2 к зарядному устройству, шнур уложите в нижний паз, чтобы вилка не выскользнула; адаптер — в розетку; включите выключатель — загорится индикатор питания.
Выключите питание заряжаемого устройства и вставьте в него батарею WB-2000; вставьте изделие в приёмное гнездо до упора.
Красный индикатор заряда горит — идёт заряд; зелёный индикатор полного заряда — заряд завершён. Мигание красного — температура вне допустимого диапазона; попеременное свечение обоих — ошибка заряда.
По завершении заряда выключите зарядное устройство. Нагрев заряженного изделия — норма.

Монтаж

Используйте зарядное устройство при температуре 0…+40 °C; не устанавливайте в местах с сильной вибрацией — возможен плохой контакт.
Корпус очищайте сухой тканью при выключенном питании; бензин, растворитель и спирт не применять.
Контакты зарядки на нижней части радиомикрофона время от времени протирайте сухой ватной палочкой (BC-2000A).

Примеры

Зарядка радиомикрофонов

Радиомикрофон WM-D5200 или передатчик WM-D5300 с батареей WB-2000 устанавливается в приёмное гнездо; микрофон WM-D5200 можно ставить любой стороной.

Частые вопросы

Есть ли в комплекте блок питания?

Нет, адаптер AD-5000-2 — опция; без него зарядное устройство не работает.

Чем BC-2000A отличается от BC-2000?

Временем заряда (около 2 часов вместо 3) и током потребления (750 мА вместо 700 мА); габариты те же.

Нюансы и грабли

Заряжать можно только изделия с батареей WB-2000: другие батареи могут разорваться — пожар и травмы.
Не используйте зарядное устройство как подставку для микрофона: частая установка и извлечение быстро изнашивают аккумулятор.
Не двигайте микрофон во время заряда: контакт нарушается, заряд идёт неправильно.
Заряжайте батарею после полной разрядки: частая подзарядка после короткой работы ускоряет износ. После простоя 10 суток и дольше батарею следует заряжать полностью перед использованием.
Выключатель заряжаемого устройства должен быть выключен при заряде.
Ресурс батареи — около 500 циклов заряда и разряда; если время работы очень мало даже после заряда — замените WB-2000.
Один микрофон работает около 8 часов после заряда.
