BS-634 / BS-634T / BS-1034 / BS-1034S / BS-1034EN — настенные громкоговорители 6 и 10 Вт на линию 100 В и 70 В
Плоские настенные громкоговорители для линии 100 В и 70 В на съёмной розетке: 6 Вт (BS-634, BS-634T) и 10 Вт (BS-1034, BS-1034S); BS-1034EN сертифицирован по EN 54-24 для СОУЭ.
Модели семейства
BS-6346 Вт, один конусный динамик 12 см, белый (off-white) корпус.
| Номинальная мощность | 6 Вт |
| Линия 100 В | 1,7 кОм (6 Вт), 3,3 кОм (3 Вт) |
| Линия 70 В | 1,7 кОм (3 Вт), 3,3 кОм (1,5 Вт) |
| Частотный диапазон | 120 – 18 000 Гц |
| Динамик | конусный 12 см (5") |
| Масса | 1,3 кг |
BS-634TТо же, что BS-634, со встроенным аттенюатором.
| Номинальная мощность | 6 Вт |
| Линия 100 В | 1,7 кОм (6 Вт) |
| Линия 70 В | 1,7 кОм (3 Вт) |
| Аттенюатор | OFF (NC), 1 (−12 дБ), 2 (−6 дБ), 3 (0 дБ) |
| Частотный диапазон | 120 – 18 000 Гц |
| Масса | 1,3 кг |

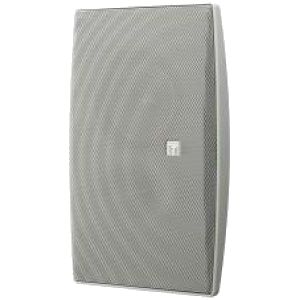

BS-103410 Вт, двухполосный: НЧ конус 12 см и ВЧ купольный динамик; белый (off-white) корпус.
| Номинальная мощность | 10 Вт |
| Линия 100 В | 1 кОм (10 Вт), 2 кОм (5 Вт), 3,3 кОм (3 Вт), 10 кОм (1 Вт) |
| Линия 70 В | 500 Ом (10 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт), 3,3 кОм (1,5 Вт), 10 кОм (0,5 Вт) |
| Чувствительность | 90 дБ (1 Вт, 1 м) |
| Частотный диапазон | 120 – 20 000 Гц |
| Масса | 1,4 кг |

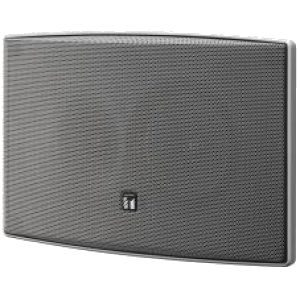

BS-1034SТо же, что BS-1034, но с серебристой (silver) сеткой и корпусом серебристого цвета.
| Номинальная мощность | 10 Вт |
| Чувствительность | 90 дБ (1 Вт, 1 м) |
| Частотный диапазон | 120 – 20 000 Гц |
| Размеры (Ш×В×Г) | 208×327×79 мм |
| Масса | 1,4 кг |
BS-1034EN10 Вт, двухполосный, сертифицирован по EN 54-24 и ISO 7240-24 (тип A, для помещений); входит в СОУЭ с пожарной сигнализацией.
| Номинальная мощность | 10 Вт (линия 100 В и 70 В) |
| Чувствительность | 89 дБ (1 Вт, 1 м, 500 – 5000 Гц, розовый шум) |
| Максимальный SPL | 94 дБ (10 Вт, 1 м, 100 – 10 000 Гц) |
| Частотный диапазон | 120 – 20 000 Гц |
| Рабочая температура | −10…+50 °C |
| Размеры (Ш×В×Г) | 208×327×79 мм (в листе характеристик округлено: 210×330×80 мм) |
| Масса | 1,4 кг |
Общие данныеПараметры, общие для всей серии.
| Подключение | винтовая клемма M4, расстояние между перегородками 11 мм; подключается через съёмную розетку из комплекта |
| Корпус | огнестойкая смола HIPS (класс UL94 V-0), сетка — стальной лист, окрашена |
| Положение | вертикально или горизонтально |
| Комплект | розетка громкоговорителя × 1, винты для крепления на стену × 2 |
Как это работает и подключается
- Громкоговоритель подключается к линии 100 В или 70 В с заданной мощностью через трансформатор: выбранная мощность определяет сопротивление ответвления.
- Мощность (входное сопротивление) выбирается поворотным переключателем на задней стенке; у BS-1034EN заводская настройка — 1 кОм (10 Вт на линии 100 В или 5 Вт на линии 70 В).
- У BS-634T встроенный аттенюатор позволяет работать на 2-проводной и 3-проводной схеме подключения.
- У BS-1034EN в комплекте клеммник с термопредохранителем (84 °C): используйте его, если провода скрыты в стене или установлена коробка для подключения.
Монтаж
- Сначала закрепите на стене розетку громкоговорителя по метке «UP», затем наденьте на неё громкоговоритель и сдвиньте до фиксации.
- Для вертикальной установки оставьте над розеткой не менее 250 мм свободного места, под ней — не менее 170 мм; для горизонтальной — те же расстояния справа и слева.
- При установке на розетку прикладывается усилие около 18 кг — крепите её только в месте, которое выдержит эту нагрузку.
- У BS-1034EN розетка снабжена фиксатором: после монтажа поверните стопорный винт примерно на 3 оборота против часовой стрелки, чтобы створка поднялась; для снятия — на 3 оборота по часовой.
- Кабель: у BS-1034EN снаружи — диаметр не более 9 мм, в стене — 6,5 – 12,5 мм; жила 0,8 – 2 мм² (одножильный) или 0,8 – 1,5 мм² (7-жильный).
- Крепёжные винты подбирайте по материалу стены; при неподходящих винтах из комплекта возьмите свои.
Примеры
Фоновая музыка и объявления
BS-634 и BS-1034 по документации хорошо подходят для фоновой музыки (BGM) и объявлений; плоский корпус, стыкуется с интерьером.
Речевое оповещение при пожаре
BS-1034EN — вариант, сертифицированный по EN 54-24 и ISO 7240-24 для использования вместе с системами пожарной сигнализации.
Частые вопросы
Чем BS-1034 отличается от BS-1034EN?
BS-1034EN сертифицирован по EN 54-24 и ISO 7240-24 и комплектуется клеммником с термопредохранителем; BS-1034 и BS-1034S такой сертификации в документах не заявляют.
Можно ли ставить громкоговоритель горизонтально?
Да, возможна как вертикальная, так и горизонтальная установка; логотип TOA при этом можно переклеить, чтобы он читался правильно.
Для чего нужен аттенюатор BS-634T?
Он регулирует громкость отдельного громкоговорителя; уровни: OFF, 1 (−12 дБ), 2 (−6 дБ), 3 (0 дБ).
Нюансы и грабли
- Никогда не подключайте положение 500 Ом на линию 100 В — на громкоговоритель придёт избыточная мощность и он может выйти из строя.
- Меняйте положение переключателя мощности только при выключенном усилителе.
- Не используйте электрическую отвёртку для стопорного винта фиксатора и не делайте больше указанного числа оборотов — сломается механизм блокировки.
- После установки проверьте на глаз, что створка фиксатора поднялась и держит громкоговоритель.
- Не ставьте громкоговоритель в местах с постоянной вибрацией, у моря, в среде с коррозионным газом и в бассейнах с химическими растворами. Не используйте антикоррозионную смазку: она портит смолу и резину.
