BS-680F / BS-680FC — металлические настенные громкоговорители 6 Вт для систем речевого оповещения
Настенные громкоговорители 6 Вт на линию 100 В и 70 В в цельнометаллическом корпусе, конус 16 см; монтаж на стену или в стену. BS-680FC сертифицирован по EN 54-24.
Модели семейства
BS-680FМеталлический корпус, пружинная (push-in) клемма с шлейфовым подключением.
| Номинальная мощность | 6 Вт (линия 100 В), 3 Вт (линия 70 В) |
| Линия 100 В | 1,7 кОм (6 Вт), 3,3 кОм (3 Вт), 6,7 кОм (1,5 Вт), 13 кОм (0,8 Вт) |
| Линия 70 В | 1,7 кОм (3 Вт), 3,3 кОм (1,5 Вт), 6,7 кОм (0,8 Вт), 13 кОм (0,4 Вт) |
| Чувствительность | 94 дБ (1 Вт, 1 м, 500 Гц – 5 кГц, розовый шум) |
| Частотный диапазон | 150 Гц – 20 кГц (пик −20 дБ) |
| Кабель | одножильный ø0,8 – ø1,6 мм, 7-жильный 0,75 – 1,25 мм² |
| Размеры (Ш×В×Г) | 310×190×87,2 мм |
| Масса | 2,6 кг |

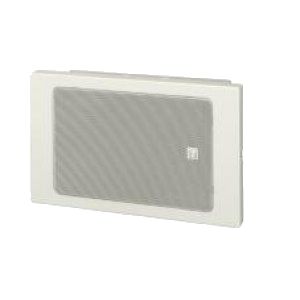

BS-680FCСертифицирован по EN 54-24 (сертификат 1438/CPD/0178), соответствует BS 5839 часть 8; два стеатитовых винтовых клеммника, термопредохранитель 72 °C.
| Номинальная мощность | 6 Вт (линия 100 В), 3 Вт (линия 70 В) |
| Чувствительность | >94 дБ (1 Вт, 1 м, 500 Гц – 5 кГц); >77 дБ (1 Вт, 4 м) по EN 54-24 |
| Максимальный SPL | >84 дБ (6 Вт, 4 м) по EN 54-24 |
| Частотный диапазон | 150 Гц – 20 кГц (пик −20 дБ) |
| Тип среды по EN 54-24 | A (внутри помещений) |
| Кабель | одножильная медь ø1,0 – ø3 мм |
| Размеры (Ш×В×Г) | 310×190×90 мм |
| Масса | 2,6 кг |
Общие данныеПараметры, общие для обеих моделей.
| Динамик | двойной конус 16 см (6") |
| Отводы трансформатора | 0,8 Вт, 1,5 Вт, 3 Вт, 6 Вт на линии 100 В; 0,4 Вт, 0,8 Вт, 1,5 Вт, 3 Вт на линии 70 В |
| Корпус | стальной лист (панель и корпус), цвет off-white (RAL 9010); сетка — сталь с покрытием |
| Монтаж | на стену или в стену, вертикально или горизонтально |
| Комплект | резиновая втулка × 2, винт 4×16 × 4 |
Как это работает и подключается
- Входное сопротивление (мощность) выбирают отводом трансформатора.
- Проводку можно вести скрыто в стене или открыто — в корпусе предусмотрены выбиваемые отверстия ø20,5 мм.
- В BS-680FC две стеатитовые клеммные колодки позволяют соединять громкоговорители шлейфом (по одному кабелю на подключение).
Монтаж
- Допускаются монтаж на поверхность стены и монтаж в стену; ориентация вертикальная или горизонтальная.
- Конструкция позволяет крепить громкоговоритель прямо к стене винтами — он устойчив к выдёргиванию при нагрузке наружу.
- Монтажные винты для отверстий корпуса в документе помечены как не входящие в поставку — подберите их под материал и толщину стены.
Примеры
Речевое оповещение при пожаре
Металлический корпус и сертификат EN 54-24 у BS-680FC — вариант для СОУЭ в сочетании с пожарной сигнализацией; BS-680F по тексту РЭ также предназначен для систем речевого оповещения.
Частые вопросы
Чем BS-680FC отличается от BS-680F?
BS-680FC сертифицирован по EN 54-24 и соответствует BS 5839 часть 8; в нём два стеатитовых винтовых клеммника и термопредохранитель. Размеры чуть отличаются: глубина 90 мм у BS-680FC и 87,2 мм у BS-680F.
Нюансы и грабли
- В листе BS-680FC расхождение: в таблице чувствительность при 4 м указана >77 дБ, а в архитектурном описании — 74 дБ. Ориентируйтесь на таблицу и уточните у производителя.
- В перечне комплекта указаны винты 4×16, а примечание на чертеже говорит, что монтажные винты в поставку не входят, — проверьте комплект при приёмке.
