C-CC351A / C-CC354A — аналоговые цветные камеры с широким динамическим диапазоном (NTSC/PAL)

Аналоговые цветные камеры 1/3" CCD, 480 ТВЛ, с широким динамическим диапазоном и повышением чувствительности до 32 раз; C-CC351A — от сети, C-CC354A — 24 В AC или 12 В DC.

Аналоговые цветные камеры TOA с широким динамическим диапазоном

Модели семейства

C-CC351AПитание от сети; исполнения NTSC (120 В AC) и PAL (230 В AC).

Питание NTSC	120 В AC, 50/60 Гц, потребление 5 Вт
Питание PAL	230 В AC, 50/60 Гц, потребление 5 Вт
Матрица	1/3" IT-CCD
Эффективные пиксели	768×494 (NTSC), 752×582 (PAL)
Разрешение по горизонтали	480 ТВЛ
Выход	VBS 1,0 В (p-p), 75 Ом, BNC
Масса	675 г (NTSC), 645 г (PAL)

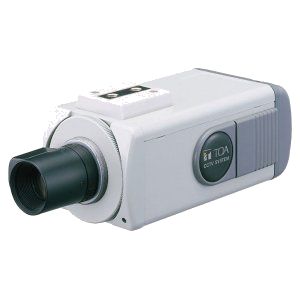

C-CC354AПитание 24 В AC или 12 В DC; исполнения NTSC и PAL.

Питание	24 В AC, 50/60 Гц или 12 В DC; потребление 5 Вт
Матрица	1/3" IT-CCD
Эффективные пиксели	768×494 (NTSC), 752×582 (PAL)
Разрешение по горизонтали	480 ТВЛ
Выход	VBS 1,0 В (p-p), 75 Ом, BNC
Масса	440 г

Общие данныеПараметры, общие для обеих моделей.

Минимальная освещённость	1 лк (F1.2, 50 IRE), 0,5 лк (F0.8, 50 IRE) без повышения чувствительности; 0,032 лк (F1.2) и 0,016 лк (F0.8) при повышении в 32 раза
Отношение сигнал/шум	48 дБ (AGC выключен)
Динамический диапазон	46 дБ (широкий динамический диапазон включён)
Повышение чувствительности	OFF, 2, 4, 6, 8, 10, 16, 24, 32 раза
AGC и баланс белого	AGC: авто / фиксированная (0 – 18 дБ) / выкл.; баланс белого: ATW / AWB / ручной
Режим контрового света	выкл. / компенсация засветки / широкий динамический диапазон
Экранное меню	до 8 символов (буквы и цифры)
Объектив	крепление CS; выход автодиафрагмы типа VIDEO или DC (4-контактный разъём, переключаемый)
Рабочая температура	−10…+50 °C
Размеры и корпус	74×65×136,5 мм; сталь с покрытием, цвет sand gray

Как это работает и подключается

Объектив (приобретается отдельно): автодиафрагма — переключатель выбора объектива в положение DC или VIDEO в зависимости от типа; заводская установка — DC.
Для подавления мерцания при люминесцентном освещении используйте объектив с автодиафрагмой: переключатель Auto/Manual — AUTO, переключатель подавления мерцания — 1/100 (NTSC) или 1/120 (PAL).
В помещении при стабильном освещении допускается объектив с ручной или фиксированной диафрагмой: переключатель Auto/Manual — MANU, подавление мерцания — 1/60 (NTSC) или 1/50 (PAL).
Синхронизация: внутренняя (INT) или от сети (LL, line lock). При line lock подстраивайте фазу регулятором вертикальной фазы.
Режимы широкого динамического диапазона: Normal, Manual (экран делится на 12 областей), Off.

Монтаж

Кронштейн (опция) закрепляется на потолке или стене через электрическую коробку; коаксиальный кабель пропускают через отверстие в кронштейне.
Крепление можно переставить с нижней панели камеры на верхнюю.
При 12 В DC питайте от внешнего блока: обычный блок питания без защиты — более 12 В DC, 0,5 А; блок с защитой — более 12 В DC, 2,0 А.
Фланец объектива должен быть тоньше 5 мм; объективы с креплением C ставятся только через адаптер CF-5 (опция).
Не ведите кабель камеры рядом с люминесцентными лампами и другими электроприборами; рядом с сильными электромагнитными полями прокладывайте кабель в металлической трубе.

Примеры

Контровой свет и ночной режим

Широкий динамический диапазон объединяет два кадра с разными выдержками, чтобы объект был виден при засветке; повышение чувствительности помогает получать цветное изображение в темноте.

Частые вопросы

Чем C-CC351A отличается от C-CC354A?

Питанием: C-CC351A — от сети (120 В AC для NTSC и 230 В AC для PAL), C-CC354A — 24 В AC или 12 В DC.

Объектив в комплекте?

Нет: из аксессуаров в документе указан только 4-контактный разъём; объектив с креплением CS приобретается отдельно.

Нюансы и грабли

Режим line lock нельзя использовать в зоне, где частота сети 50 Гц (NTSC) или 60 Гц (PAL).
Регулятор диафрагмы (iris) настроен на заводе — без необходимости не трогайте: изображение ухудшится или камера выйдет из строя.
Не направляйте камеру на солнце или другие очень яркие объекты; не подвергайте ударам и вибрации.
Рекомендуемая рабочая температура −10…+50 °C, влажность менее 90 %.
Объект, сфокусированный при ярком свете, в темноте может расфокусироваться: фокусируйте через нейтральный фильтр (ND).
