CA-115 / CA-130 / CA-160 — автомобильные усилители 15, 30 и 60 Вт для речевого вещания из машины

Компактные автомобильные усилители 15, 30 и 60 Вт для речевых объявлений из машины: питание от 12 В бортсети, два микрофонных входа, вход AUX, микрофон с кнопкой в комплекте.

Модели семейства

CA-115Номинально 15 Вт, максимум 35 Вт.

Номинальная выходная мощность	15 Вт (максимум 35 Вт)
Ток при номинальной мощности	2,2 А и менее по листу характеристик; менее 3 А по РЭ
Предохранитель	4 А
Размеры (Ш×В×Г)	178×50×132 мм (без кронштейна)
Масса	900 г

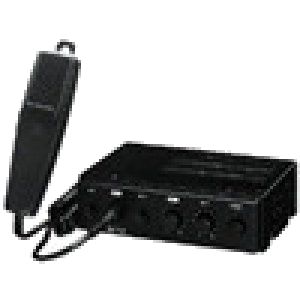

CA-130Номинально 30 Вт, максимум 60 Вт.

Номинальная выходная мощность	30 Вт (максимум 60 Вт)
Ток при номинальной мощности	4,4 А и менее по листу характеристик; менее 5 А по РЭ
Предохранитель	8 А
Размеры (Ш×В×Г)	178×50×144 мм (без кронштейна)
Масса	1,1 кг

CA-160Номинально 60 Вт, максимум 120 Вт.

Номинальная выходная мощность	60 Вт (максимум 120 Вт)
Ток при номинальной мощности	9 А и менее
Предохранитель	12 А
Размеры (Ш×В×Г)	178×50×170 мм (без кронштейна)
Масса	1,2 кг

Общие данныеПараметры, общие для всей серии.

Питание	стандартное 14 В постоянного тока; рабочий диапазон 10 – 16 В (12-вольтовая бортсеть)
Выходное сопротивление	4 Ом (коричневый провод), 8 Ом (оранжевый), общий — белый; меняется заменой подключения проводов
Входы Mic 1, Mic 2	600 Ом, 4 мВ, гнездо phone
Вход AUX	10 кОм, 500 мВ, гнездо phone
Искажения	менее 5 % (1 кГц, номинальная мощность)
Частотный диапазон	100 Гц – 10 кГц (±3 дБ)
Микрофон в комплекте	однонаправленный динамический с кнопкой разговора, 600 Ом, −53 дБ (1 кГц, 0 дБ = 1 В/Па)
Корпус	лицевая панель — ABS, чёрная; корпус — оцинкованная сталь

Как это работает и подключается

Нажмите кнопку POWER — загорится индикатор питания; если не горит, проверьте подключение кабеля питания.
Вставьте штекер микрофона в гнездо MIC 1, включите кнопку на микрофоне и отрегулируйте громкость регулятором MIC 1; для второго микрофона — гнездо MIC 2 и регулятор MIC 2. К одному усилителю можно подключить до двух микрофонов.
К гнезду AUX подключите наушниковый или линейный выход магнитофона/радио экранированным кабелем; громкость регулируется на самом источнике.
Импеданс усилителя подбирают под суммарное сопротивление громкоговорителей: 4 Ом — коричневый и белый, 8 Ом — оранжевый и белый.

Монтаж

Усилитель устанавливают в приборную панель или центральную консоль; можно под приборной панелью с комплектным кронштейном. Используйте только комплектные детали крепления.
Красный провод питания подключается напрямую к плюсу аккумулятора, синий — к минусу; места соединений изолируйте виниловой лентой.
Кабель питания в комплекте — 1,5 м; кабель громкоговорителя — 0,3 м.
Не ставьте там, где усилитель мешает управлению автомобилем и где он может задеть тело или одежду при посадке и выходе.

Примеры

Объявления из автомобиля

Громкая связь для общественных объявлений из машины; к входу AUX можно подключить магнитофон или радио.

Частые вопросы

Сколько микрофонов можно подключить?

До двух: гнёзда MIC 1 и MIC 2, у каждого свой регулятор громкости; в комплекте один микрофон.

Можно ли питать от 24 В?

Нет, только 12 В бортсети (стандартное напряжение 14 В, диапазон 10 – 16 В).

Нюансы и грабли

Усилитель нельзя устанавливать в автомобиле с 24-вольтовой батареей и с «плюсом» на корпусе (положительное заземление).
Выходная мощность не должна превышать суммарную допустимую мощность громкоговорителей; сопротивление нагрузки должно соответствовать выходу усилителя — иначе усилитель выйдет из строя.
Ставьте предохранитель только указанного номинала: CA-115 — 4 А, CA-130 — 8 А, CA-160 — 12 А.
В листе характеристик и РЭ расходятся значения тока: 2,2 А против менее 3 А (CA-115) и 4,4 А против менее 5 А (CA-130). Для расчёта защиты берите большее значение.
