TOA · оповещатели звуковые и речевые
CS-64 / CS-154 / CS-304 (и варианты BS, U) — всепогодные рупорные громкоговорители 6, 15 и 30 Вт на линию 100/70 В
Рупорные громкоговорители для улицы на линию 100 В и 70 В: 6 Вт (CS-64), 15 Вт (CS-154), 30 Вт (CS-304); ABS, нержавеющий кронштейн; варианты BS — EN 54-24, варианты U — для США.
Модели семейства
CS-646 Вт, экспоненциальный рупор, динамик 12 см.
| Номинальная мощность | 6 Вт |
| Линия 100 В | 1,7 кОм (6 Вт), 3,3 кОм (3 Вт), 10 кОм (1 Вт) |
| Линия 70 В | 830 Ом (6 Вт), 1,7 кОм (3 Вт), 3,3 кОм (1,5 Вт), 10 кОм (0,5 Вт) |
| Чувствительность | 96 дБ (1 Вт, 1 м) |
| Частотный диапазон | 130 Гц – 13 кГц |
| Размеры (Ш×В×Г) | 233×224×208 мм |
| Масса | 1,5 кг |

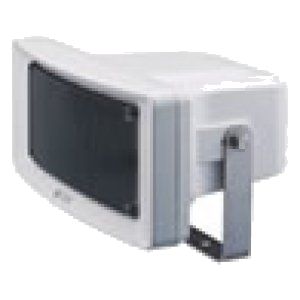

CS-15415 Вт, рупор постоянной направленности (90° по горизонтали), динамик 12 см, IP65.
| Номинальная мощность | 15 Вт |
| Линия 100 В | 670 Ом (15 Вт), 1 кОм (10 Вт), 2 кОм (5 Вт) |
| Линия 70 В | 330 Ом (15 Вт), 670 Ом (7,5 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт) |
| Чувствительность | 97 дБ (1 Вт, 1 м) |
| Частотный диапазон | 150 Гц – 15 кГц |
| Размеры (Ш×В×Г) | 366×230×272 мм |
| Масса | 2,8 кг |
CS-30430 Вт, рупор постоянной направленности, динамик 12 см, IP65.
| Номинальная мощность | 30 Вт |
| Линия 100 В | 330 Ом (30 Вт), 500 Ом (20 Вт), 1 кОм (10 Вт) |
| Линия 70 В | 170 Ом (30 Вт), 330 Ом (15 Вт), 500 Ом (10 Вт), 1 кОм (5 Вт) |
| Чувствительность | 98 дБ (1 Вт, 1 м) |
| Частотный диапазон | 120 Гц – 15 кГц |
| Размеры (Ш×В×Г) | 366×230×272 мм |
| Масса | 3,1 кг |
CS-64BSCS-64 с сертификатом EN 54-24, ISO 7240-24, соответствием BS 5839-8; стеатитовый винтовой клеммник, термопредохранитель 84 °C, кабельный ввод PG 13.5; тип среды B (на улице).
| Номинальная мощность | 6 Вт (линия 100 В и 70 В) |
| Чувствительность | 96 дБ (1 Вт, 1 м, 330 Гц – 3,3 кГц); 93 дБ (1 Вт, 1 м, 100 Гц – 10 кГц); 81 дБ (1 Вт, 4 м) |
| Максимальный SPL | 100 дБ (6 Вт, 1 м); 88 дБ (6 Вт, 4 м) |
| Частотный диапазон | 130 Гц – 13 кГц |
| Защита | IP34 (по сертификату EN 54-24 — IP33C) |
| Размеры (Ш×В×Г) | 233×224×249 мм |
| Масса | 1,7 кг |
CS-154BSCS-154 с сертификатом EN 54-24, ISO 7240-24, соответствием BS 5839-8; стеатитовый клеммник, термопредохранитель 84 °C, кабельный ввод PG 13.5; тип среды B.
| Номинальная мощность | 15 Вт (линия 100 В и 70 В) |
| Чувствительность | 97 дБ (1 Вт, 1 м, 330 Гц – 3,3 кГц); 94 дБ (1 Вт, 1 м, 100 Гц – 10 кГц); 82 дБ (1 Вт, 4 м) |
| Максимальный SPL | 104 дБ (15 Вт, 1 м); 92 дБ (15 Вт, 4 м) |
| Частотный диапазон | 150 Гц – 15 кГц |
| Защита | IP65 |
| Размеры (Ш×В×Г) | 366×230×310 мм |
| Масса | 3,0 кг |
CS-64U / CS-154U / CS-304UИсполнения для установки по американским правилам: подключение гайками-колпачками (wire nuts) в сертифицированной UL распределительной коробке; параметры как у CS-64, CS-154, CS-304.
| CS-64U | 6 Вт, 130 Гц – 13 кГц, 96 дБ (1 Вт, 1 м), 1,5 кг |
| CS-154U | 15 Вт, 150 Гц – 15 кГц, 97 дБ (1 Вт, 1 м), 2,8 кг |
| CS-304U | 30 Вт, 120 Гц – 15 кГц, 98 дБ (1 Вт, 1 м), 3,1 кг |
| Подключение | гайки-колпачки (wire nuts) в распределительной коробке, сертифицированной UL |
| Монтаж | только на гибкий кабелепровод или гибкую проводку; крепёж в комплект не входит |
| Размеры (Ш×В×Г) | CS-64U — 233×224×208 мм; CS-154U и CS-304U — 366×230×272 мм |
Общие данныеПараметры, общие для всей серии.
| Динамик | конусный 12 см, с защитой от брызг |
| Рабочая температура | −20…+55 °C |
| Корпус | ABS (рупор и крышка), off-white, окрашен полиуретановой смолой; кронштейн и винты — нержавеющая сталь; сетка — алюминий или сталь |
| Кабель | двухжильный шнур диаметром 6 мм (для вариантов без BS) |
| Установка | стена, потолок, столб |
Как это работает и подключается
- Заводская настройка переключателя: CS-64 — 1,7 кОм; CS-154 — 670 Ом; CS-304 — 330 Ом.
- Мощность и сопротивление меняются поворотным переключателем на задней панели (у BS — под крышкой клеммной колодки) обычной отвёрткой.
- Громкоговорители рассчитаны только на линию 70 В или 100 В; низкоомный выход усилителя использовать нельзя.
- В положении OFF звука нет.
- У вариантов BS клеммная крышка с завода не установлена: сначала подключите кабель (через кабельный ввод, на клеммы EARTH, HOT, COM), затем поставьте крышку на 4 винта и затяните кабельный ввод.
Монтаж
- Громкоговоритель направляют отверстием вниз, иначе внутри копится дождевая вода.
- Не допускайте попадания прямого солнечного света на бумажный диффузор: ультрафиолет разрушает его.
- У вариантов U крепёж (болты, гайки) в комплект не входит, монтируйте только на гибкий кабелепровод или гибкую проводку.
- У CS-64BS и CS-154BS болт на стене не должен выступать более чем на 15 мм — иначе упирается в клеммную крышку и ограничивает угол поворота.
- Для шлейфового подключения вариантов BS выбейте заглушку в клеммной крышке и поставьте второй кабельный ввод PG 13.5 (приобретается отдельно).
- Кабель для BS: наружный диаметр ø8 – 12,5 мм; без шлейфа — жила 0,8 – 10 мм² (одножильный) или 0,8 – 8 мм² (7-жильный); со шлейфом — 0,8 – 2,5 мм² и 0,8 – 1,5 мм² соответственно.
Примеры
Школы, парковки, заводы, парки
По описанию производителя, CS-154 и CS-304 подходят для школ, парковок, лодок, промышленных объектов, парков, бассейнов; CS-154BS — для школ, парковок, заводов, парков.
Речевая эвакуация
Варианты BS (CS-64BS, CS-154BS) сертифицированы по EN 54-24 и ISO 7240-24 и подходят для систем речевого оповещения с пожарной сигнализацией.
Частые вопросы
Чем CS-154BS отличается от CS-154?
BS — вариант с сертификатом EN 54-24 и ISO 7240-24, соответствием BS 5839-8, с винтовым стеатитовым клеммником, термопредохранителем и кабельным вводом PG 13.5 вместо шнура.
Что значит U в обозначении?
Исполнение для установки по американским правилам: подключение гайками в сертифицированной UL распределительной коробке, монтаж на гибкий кабелепровод; громкоговоритель такой же.
Можно ли подключить на 8 Ом?
Нет, только на линию 70 или 100 В.
Нюансы и грабли
- Не ставьте переключатель в положение «–» на линии 100 В — повредите громкоговоритель. Для CS-154BS: никогда не подключайте положение 330 Ом на линию 100 В.
- Не устанавливайте лицом вверх и не оставляйте диффузор на солнце: вода и ультрафиолет разрушают бумажный диффузор.
- Не ставьте в местах с постоянной высокой температурой и влажностью — ванные, паровые сауны, кухни с жирным дымом, закрытые бассейны с химическими растворами, у моря или в коррозионной среде.
- В листах характеристик и РЭ разные номера сертификата EN 54-24 для CS-154BS (0359-CPD-0108 и 1438-CPR-0749); перед проектом СОУЭ запросите актуальный сертификат у производителя.
- В листе CS-154BS максимальный уровень указан для 1,5 Вт, в РЭ — для 15 Вт; верьте РЭ (15 Вт).
- Клеммную крышку у BS не оставляйте без установки — внутрь попадёт вода.
