D-2008SP — цифровой микшер-процессор серии D-2000 с пультом D-2012C и сменными модулями
Цифровой микшер-процессор D-2008SP: до 32 входов и выходов на сменных модулях, пресеты, управление с пульта D-2012C и ПК, сеть CobraNet по модулю D-2000CB.
Модели семейства
D-2008SPПроцессорный блок: микшер и обработка сигнала в одном корпусе. Аудиовходы/выходы и управляющие порты — сменные модули. Настраивается программой D-2000 Setting Software и клавишами на передней панели.
| Каналы | до 32 входов или 32 выходов суммарно (по модулям в слотах) |
| Управляющие модули | до 2 |
| Пресеты | 1 – 32 (вызов с передней панели, пульта, ПК) |
| Максимальная система | 4 × D-2008SP, 4 × D-2012C и 1 ПК |
| Монтаж | стойка EIA, высота 3U |
| Условия работы | +5…+40 °C, влажность менее 90 % без конденсата |
| Мониторинг на наушники | наушники от 16 Ом, выбор канала клавишами |
| Порты | LAN, USB (не используется), шина мониторинга, RS-232C, внешнее управление |

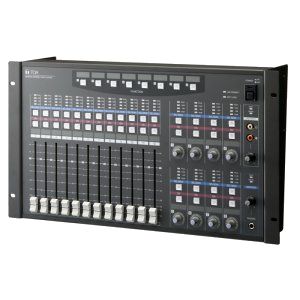

D-2012CПульт дистанционного управления для D-2008SP по LAN: моторизованные фейдеры, энкодеры, функциональные клавиши, линейный вход и выход на наушники. Группировка каналов и назначение функций — в D-2000 Setting Software.
| Фейдеры | 12 моторизованных |
| Энкодеры | 8 поворотных |
| Слои фейдеров | до 4; до 80 каналов (моно) на один пульт |
| Функциональные клавиши | 8 (по умолчанию: Memory 1–6, Memory store, Key lock) |
| Линейный вход | стерео, −10 дБ, 10 кОм |
| Наушники | от 16 Ом |
| Монтаж | стойка EIA, высота 6U; настольный вариант — с кожухом D-2012AS (опция) |
| Расходники | моторизованный фейдер — 30000 ходов (около 6 лет), энкодер — 30000 оборотов (около 12 лет) |

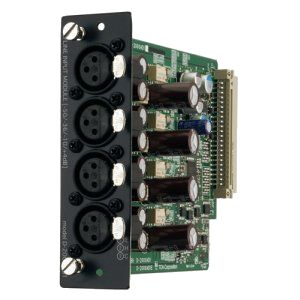

D-2000AD1Микрофонно-линейный входной модуль для D-2008SP. В поставляемой документации — только правила безопасности и маркировка.
| Назначение | вход «микрофон/линия» для D-2008SP |
| Маркировка на плате | 3,3 В, 5 В, ±15 В, 48 В |

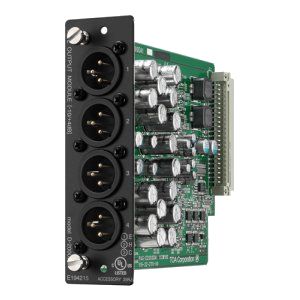

D-2000DA1Линейный выходной модуль для D-2008SP. В документации — только правила безопасности и маркировка.
| Назначение | линейный выход для D-2008SP |
| Маркировка на плате | 3,3 В, 5 В, ±15 В |

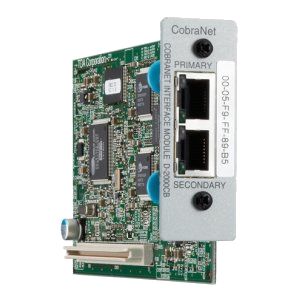

D-2000CBИнтерфейсный модуль CobraNet для D-2008SP: передача цифрового звука между устройствами CobraNet. Показывается на передней панели индикаторами PRIMARY/SECONDARY LINK, CONDUCTOR/PERFORMER.
| Назначение | обмен аудио по CobraNet |
| Маркировка на плате | 5 В |
| Мониторинг | номера 1–32: вход A (каналы 1–8), вход B (1–8), выход A (1–8), выход B (1–8) |
Как это работает и подключается
- Вызов пресета на передней панели: выберите клавишами «Вверх/Вниз» индикатор PRESET, клавишами «Влево/Вправо» номер (1–32), подтвердите клавишей Set — число перестанет мигать.
- Мониторинг на наушниках: индикатор MONITOR, номер 1–32; каналы идут группами по 4 на каждый слот модуля, пустые каналы пропускаются. Для канала D-2012C выберите CONSOLE (номера 1–2 — линейный вход, 3–4 — выход на наушники), для CobraNet — CobraNet.
- Блокировка клавиш передней панели включается и снимается удержанием Set около 5 секунд; блокировка на D-2012C — клавишей Key Lock, тоже около 5 секунд.
- Сохранение пресета на D-2012C: удерживайте клавишу Memory store и в течение примерно 2 секунд жмите нужную клавишу Memory — после двух миганий пресет записан.
- Группы клавиш и фейдеров, назначение каналов и функций (Memory, Line Input, LED Control, Fader Layer, Console Switch, Key Lock, Monitor Clear, External Control Switch) задаются в D-2000 Setting Software.
- Пульт D-2012C и D-2008SP соединяются по шине мониторинга; для мониторинга у обоих должен быть одинаковый ID, назначается в ПО.
Монтаж
- D-2008SP в стойке: сверху и снизу — перфорированная панель не менее 1U (1U = 44,5 мм). Не ставьте под ним усилитель или другой источник тепла, температура вокруг — не выше +40 °C.
- D-2012C в стойке: перфорированная панель не менее 1U сверху; под пультом тоже не ставьте тепловыделяющие устройства.
- Шнуры питания D-2008SP и D-2012C — только для своих устройств, к другой технике их подключать нельзя.
- Если в системе несколько D-2008SP или D-2012C, у них должна быть прошивка 3.0.0 и новее, а программа D-2000 Setting Software — версии 3.0.0 и новее.
- Для обновления прошивки D-2012C версии 2.0.0 нужна отдельная программа D-2012C Firmware Updater.
Примеры
Многозонный зал с ручным управлением оператора
D-2008SP стоит в аппаратной, а оператор регулирует громкость каналов и вызывает пресеты на пульте D-2012C по сети LAN: фейдеры возвращаются в заданное положение при вызове пресета.
Сопряжение с внешним контроллером
D-2008SP с ID 1 может отдавать нажатия функциональных клавиш D-2012C внешнему устройству (например AMX) по RS-232C или LAN и принимать от него команды, управляющие подсветкой клавиш.
Частые вопросы
Сколько приборов можно собрать в одну систему?
Самая большая система — 4 D-2008SP, 4 D-2012C и 1 ПК; для нескольких блоков нужна прошивка и ПО версии 3.0.0 и новее.
Чем управляют модули D-983 и D-984VC?
Эти модули в D-2008SP выдают и принимают контакты: два D-983 дают до 48 контактных входов и 32 выходов, D-984VC служит для VCA-управления с блока D-911.
Зачем нужен D-2000CB?
Для обмена звуком с другими устройствами CobraNet: после установки модуля каналы CobraNet можно прослушивать на наушниках D-2008SP.
Нюансы и грабли
- Не кладите предметы на моторизованные фейдеры D-2012C: они сами ездят при вызове пресетов.
- Кнопка Reset на D-2008SP перезапускает блок — звук на выходах прервётся. Нажимайте её кончиком ручки, не на работающем объекте.
- Если после запуска индикаторы SYSTEM ERROR и SYSTEM RUN оба горят или оба не горят — выключите и включите питание; не помогло — прибор, возможно, неисправен. Горящий SYSTEM ERROR после загрузки сигнализирует об отказе внутреннего вентилятора.
- Погасший индикатор WORD CLOCK SYNC означает расхождение синхронизации: звук глушится внутренним муттом, потом сам возвращается.
- Функции на клавишах D-2012C (кроме Stereo Input), включая вызов пресета, работают, только если в системе есть D-2008SP с ID 1.
- Расходники D-2012C — моторизованный фейдер и энкодер: их замена платная даже в гарантийный срок.
- Документы на модули D-2000AD1, D-2000DA1 и D-2000CB — листы с правилами безопасности и маркировкой: характеристик каналов (уровни, разрядность, число каналов) в них нет.
