D-901 — модульный цифровой микшер 12×8 с подавлением обратной связи и автомикшированием
Цифровой микшер D-901 для стойки 19″ (3U): 12 входов, 8 шин, 8 выходов, подавление обратной связи, автомикширование, 16 пресетов; входы и выходы набираются модулями.
Модели семейства
D-901Основной блок: цифровой микшер с матрицей 12×8, эквалайзером и фильтрами, компрессором/автолевелером, задержкой, подавлением обратной связи и автомикшированием. Модули ввода-вывода покупаются отдельно; конфигурация — от 2 входов/4 выходов до 12 входов/8 выходов.
| Конфигурация | 12 входов, 8 шин, 8 выходов (матрица 12×8), модульная |
| Слоты на задней панели | входных 6 (из них 2 универсальных входных/выходных), выходных 2, управляющий 1 |
| Подавление обратной связи | 12 фильтров (авто/динамический режим) |
| Автомикширование | Ducker (автоматическое заглушение), NOM-ослабление; 4 группы |
| Предустановки (пресеты) | 16 |
| Задержка | 0 – 682,6 мс (шаг 0,021 мс) |
| Управление | RS-232C (D-sub, 9 контактов), модуль дистанционного управления (опция), ПО для ПК |
| Рабочая температура | +5…+40 °C |
| Размеры | 482,6 (Ш) × 132,6 (В) × 320 (Г) мм без выступающих частей, высота 3U |
| Масса | 6,9 кг |

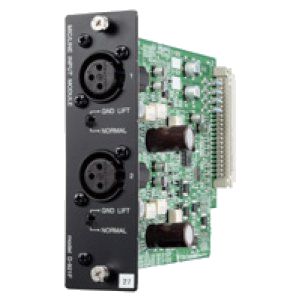

D-921F / D-921EМикрофонно-линейный модуль, 2 канала, 24 бита. D-921F — разъёмы XLR, D-921E — съёмные клеммные блоки. Чувствительность и фантомное питание задаются с передней панели микшера.
| Вход, микрофон | −50 / −36 дБ, 4,7 кОм, электронная симметрия |
| Вход, линия | −10 / +4 дБ, 10 кОм, электронная симметрия |
| Фантомное питание | +15 В (только в микрофонном режиме) |
| Динамический диапазон | более 100 дБ (IHF-A, вход +4 дБ) |
| КНИ | менее 0,05 % (вход +4 дБ) |
| Масса | D-921F 150 г, D-921E 140 г |

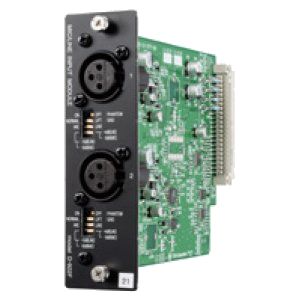

D-922F / D-922EМикрофонно-линейный модуль, 2 канала, 20 бит. D-922F — XLR, D-922E — клеммные блоки. Чувствительность, фантомное питание и подъём земли задаются 4-позиционным DIP-переключателем на модуле.
| Чувствительность (DIP) | −50 / −36 / −10 / +4 дБ, 4,7 кОм |
| Фантомное питание | 15 В (DIP-переключатель) |
| Динамический диапазон | более 85 дБ (IHF-A, вход +4 дБ) |
| КНИ | менее 0,2 % (вход +4 дБ) |
| Масса | D-922F 135 г, D-922E 125 г |

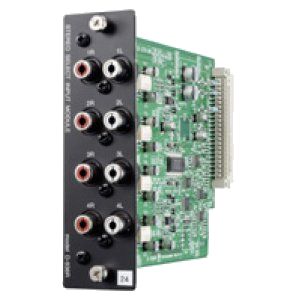

D-936RСтереомодуль с 4 стереовходами RCA (несимметричные). Режим «выбор одного из четырёх стереовходов» или «микс всех четырёх». Режим и выбор задаются с передней панели, по ПК или контактами модуля дистанционного управления.
| Входы | 4 стерео, RCA, −10 дБ |
| Разрядность АЦП | 24 бита |
| Динамический диапазон | более 100 дБ (IHF-A) |
| КНИ | менее 0,05 % |
| Масса | 145 г |

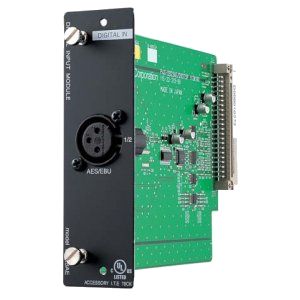

D-923AE / D-937SPЦифровые входные модули. D-923AE — 2 канала AES/EBU (XLR). D-937SP — стереоканал S/PDIF с выбором одного из четырёх входов (коаксиальные RCA ×2, оптические ×2); выбор — с панели, по ПК или модулем дистанционного управления. Встроенный преобразователь частоты дискретизации.
| D-923AE, вход | 2,0 – 7,0 В (размах), 110 Ом, XLR-3-31 |
| D-937SP, вход | 0,5 В (размах), 75 Ом, RCA ×2 и оптические ×2 |
| Частота дискретизации | 32 – 48 кГц |
| Масса | по 130 г |

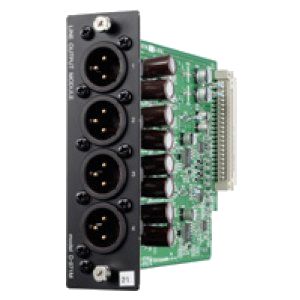

D-971M / D-971E / D-971RЛинейные выходные модули, 4 канала, 24 бита. D-971M — XLR (+4 дБ), D-971E — клеммные блоки (+4 дБ), D-971R — RCA (−10 дБ, по 2 выхода на канал). Нагрузка — от 600 Ом.
| Выходы | 4 канала, нагрузка более 600 Ом |
| Динамический диапазон | более 100 дБ (IHF-A) |
| КНИ | менее 0,05 % |
| Масса | D-971M 165 г, D-971E 140 г, D-971R 150 г |
| Ограничение | одновременно можно использовать только два линейных выходных модуля |

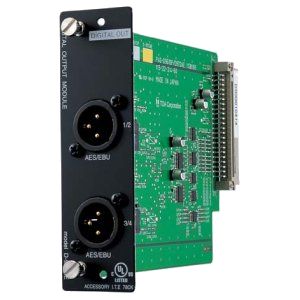

D-972AE / D-961SPЦифровые выходные модули. D-972AE — 4 канала AES/EBU (XLR ×2), в комплекте 2 ферритовых зажима. D-961SP — стереоканал S/PDIF, оптические и коаксиальные выходы работают параллельно.
| D-972AE, выход | 5,0 В (размах), 110 Ом, XLR-3-32 ×2 |
| D-961SP, выход | 0,5 В (размах), 75 Ом, RCA ×2 и оптические ×2 |
| Частота дискретизации | 48 кГц |
| Масса | по 130 г |

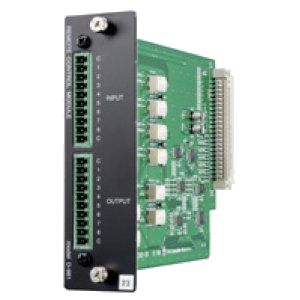

D-981 / D-983 / D-984VCМодули дистанционного управления контактами: вызов пресетов, громкость каналов, включение/выключение каналов, выбор стереовхода D-936R/D-937SP, выходы «tally». D-984VC добавляет ещё и VCA-управление громкостью.
| D-981 | 8 контактных входов (5 В, 5 мА), 8 выходов (24 В DC, 100 мА), съёмные клеммные блоки; 125 г |
| D-983 | 24 контактных входа, 16 выходов (24 В DC, 100 мА), RJ45 ×4; 170 г |
| D-984VC | 20 VCA-входов (12 входных и 8 выходных каналов), 8 контактных входов и 8 выходов; RJ45; 170 г |
| Время замыкания контакта | более 100 мс |
| Диапазон громкости | от −∞ до +10 дБ |

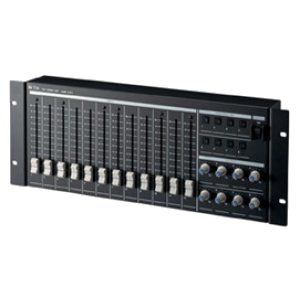

D-911Блок VCA-фейдеров для D-984VC: дистанционная регулировка громкости всех каналов и контактное управление.
| Питание | 5 В DC (от D-984VC) |
| Органы | 12 входных фейдеров (100 мм), 8 регуляторов выхода, 8 подсвечиваемых кнопок |
| Контактный выход | 30 В DC, 4 А |
| Размеры | 482,6 (Ш) × 177 (В) × 61,3 (Г) мм |
| Масса | 2,7 кг |
Общие данные модулейГабариты у всех сменных модулей по таблицам одинаковые.
| Размеры модуля | 35 (Ш) × 119,5 (В) × 178,4 (Г) мм |
| Частота дискретизации аналоговых модулей | 48 кГц |
| Частотная характеристика аналоговых модулей | 20 – 20 000 Гц, ±1 дБ |
Как это работает и подключается
- Конфигурируется от 2 входов/4 выходов до 12 входов/8 выходов: набор модулей определяет, сколько каналов фактически есть.
- Все параметры настраиваются на самом микшере (ЖК-экран, кнопки, регулятор) или в программе настройки для ПК, которая скачивается с сайта TOA.
- Настройки хранятся в 16 пресетах и вызываются кнопками на передней панели, контактами или с ПК.
- Функция защиты (Protect) блокирует случайное изменение настроек с передней панели.
- Слоты на задней панели: входные — входы 1–2, 3–4, 5–6, 7–8; универсальные — входы 9–10 (или выходы 1–4) и входы 11–12 (или выходы 5–8); выходные — выходы 1–4 и 5–8; отдельный слот под управляющий модуль.
Монтаж
- Корпус только для стойки: комплект монтажных винтов 5×12 и фибровые шайбы для M5 — под стойку TOA, в других стойках их использовать нельзя.
- Под микшером ставьте перфорированную панель не меньше 1U: радиатор и воздушное охлаждение — снизу. Не закрывайте вентиляционные отверстия снизу и выпускное отверстие вентилятора сзади.
- Ставьте как можно дальше от усилителей и другой тепловыделяющей техники; рабочая температура +5…+40 °C, влажность до 90 % без конденсата.
- Модули ставьте и вынимайте только при выключенном питании; не касайтесь деталей и контактов плат модуля и микшера (статика). Свободные слоты закрывайте заводскими заглушками.
- Два серебристых винта сверху и снизу передней панели модуля — это ручки для извлечения, их нельзя вращать.
- Клеммные штекеры: сначала провод в штекер, затем штекер в гнездо — не наоборот. Отвёртка шлицевая, лезвие 3 мм; для сигнальных линий — экранированный кабель, зачистка 7 мм (для экранированного — 20 мм), провода не лудить.
- К D-972AE на каждый цифровой кабель надевайте комплектный ферритовый зажим, кабель пропустите через него одним витком.
- Клемма функционального заземления нужна против фона и не является защитным заземлением. Шнур питания включайте только в розетку с заземляющим контактом (прибор класса I).
Примеры
Конференц-зал, переговорная, лекторий
Микрофонные модули D-921/D-922 на входы, автомикширование (NOM-ослабление и Ducker) держит усиление открытых микрофонов в разумных пределах, подавитель обратной связи снимает самовозбуждение, два линейных выходных модуля уводят сигнал в усилители двух зон.
Управление со стороны: пульт, AMX, Crestron
По РЭ, через порт RS-232C микшером можно управлять с контроллеров типа AMX или Crestron; протокол управления выложен на сайте TOA. Вызов пресетов и громкость выводятся на кнопки и фейдеры модулями D-981/D-983/D-984VC и блоком D-911.
Частые вопросы
Сколько модулей можно поставить?
Микшер принимает до девяти модулей; из них только два линейных выходных модуля D-971M/D-971E могут работать одновременно (слоты 5–8).
Чем D-921 отличается от D-922?
D-921 — 24 бита, динамический диапазон более 100 дБ, чувствительность и фантомное питание задаются с передней панели микшера. D-922 — 20 бит, динамический диапазон более 85 дБ, настройка 4-позиционным DIP-переключателем на модуле.
Чем управляют контакты и VCA?
Вызовом пресетов, громкостью каналов (вверх/вниз), включением и выключением каналов и выбором стереовхода D-936R/D-937SP; с D-984VC громкость каналов также регулируется внешним VCA-органом.
Нюансы и грабли
- В слоты 5–8 помещаются только два линейных выходных модуля D-971M/D-971E (в любом сочетании) — третий выходной модуль поставить не получится.
- По РЭ вся линия — продукт класса А: в жилых помещениях может создавать радиопомехи.
- Потребление расходится между документами: в листе данных 40 Вт, в таблице РЭ три значения (40, 27 и 26,94 Вт; привязка к исполнениям в тексте неоднозначна), на рисунках схем подключения — 45 Вт при 100 В. Для расчёта линии питания берите большее.
- Расхождение лист/РЭ по автолевелеру: целевой уровень в листе данных от −20 до +10 дБ, в РЭ — от −20 до +20 дБ. Заводские пределы лучше проверить на самом приборе.
- У D-936R в листе данных входное сопротивление написано «10Ω» — это похоже на опечатку (у остальных входов указаны килоомы); цифре не доверяйте, проверьте на приборе.
- Имя папки с документами (D-936R, «Stereo Select Input Module») ведёт не туда: в обоих файлах описан целиком микшер D-901 и все его модули, а D-936R — лишь один из модулей.
Документация
- TOA — руководство по эксплуатации D-901 (Instruction Manual, Version 3)
- TOA — лист технических характеристик D-901 и модулей
