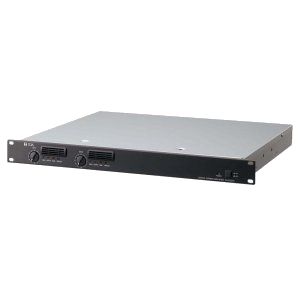

DA-250D / DA-250DH — двухканальные цифровые усилители мощности 2×250 Вт (класс D, 1U)

Двухканальный усилитель класса D высотой 1U: DA-250D — 250 Вт на канал на 4 Ом, DA-250DH — 250 Вт на канал на линию 100 В (в версии CU — 70 В); есть мост 500 Вт.

Цифровые усилители TOA DA-250 (2 канала)

Модели семейства

DA-250DНизкоомный вариант: 2 канала на громкоговорители 4–8 Ом, мостовое включение каналов 1 и 2 в один канал 500 Вт на 8 Ом. Исполнения CE301 / CE-GB / CE-AU — сеть 220–240 В, исполнение CU — 120 В.

Мощность на канал	250 Вт на 4 Ом; 170 Вт на 8 Ом
Мост (1 канал)	500 Вт на 8 Ом; в листе данных также 340 Вт на 16 Ом
Питание	CE: 220–240 В AC, 50/60 Гц; CU: 120 В AC, 50/60 Гц
Потребление при номинале (CE)	620 Вт (4 Ом × 2), 400 Вт (8 Ом × 2); версия CU: 650 Вт и 420 Вт
Частотная характеристика	20 Гц – 20 кГц (±1 дБ)
КНИ	0,1 % (1 кГц), 0,3 % (20 Гц – 20 кГц)
Отношение сигнал/шум	100 дБ (A)
Масса	5,3 кг (CE); 5 кг (CU)

DA-250DHВысокоомный вариант для трансляционных линий: 250 Вт на канал, 2 канала. Исполнение CE — линия 100 В (нагрузка 40 Ом), исполнение CU — линия 70 В (нагрузка 19,6 Ом). Моста в РЭ для CE нет; в версии CU мост 140 В — 500 Вт на канал.

Мощность на канал	250 Вт на линию 100 В (40 Ом), версия CU — на линию 70 В (19,6 Ом)
Питание	CE: 220–240 В AC, 50/60 Гц; CU: 120 В AC, 50/60 Гц
Потребление при номинале (CE)	580 Вт (линия 100 В, 40 Ом × 2)
Частотная характеристика	50 Гц – 20 кГц (−3 дБ, +1 дБ)
КНИ	0,1 % (1 кГц), 0,3 % (100 Гц – 20 кГц)
Коэффициент усиления (CE)	38,2 дБ, коэффициент демпфирования 300
Масса	5,3 кг (CE); 5 кг (CU)

Общие данныеОдинаковые для DA-250D и DA-250DH параметры.

Размеры	482 (Ш) × 44 (В) × 401,8 (Г) мм, 19″ EIA, высота 1U
Вход	2, электронная симметрия, +4 дБ (1,23 В), 10 кОм несимметрично / 20 кОм симметрично, съёмная клемма (3 контакта) и XLR-3-31 параллельно
Выход	винтовая клемма M4, расстояние между перегородками 8,8 мм
Рабочая температура	−10…+40 °C, влажность до 90 % без конденсата
Индикаторы на канал	Input (зелёный), Output (жёлтый), Peak (красный), Protect (красный); Power (синий) на весь прибор
Опция	согласующий трансформатор MT-251H (для DA-250DH)

MT-251HОпция: разделительный трансформатор 1:1 для развязки высокоомных линий от усилителя DA-250DH.

Мощность	0 – 250 Вт
Первичная обмотка	линия 100 В, 70 В
Вторичная обмотка	линия 100 В, 70 В, 50 В, 35 В
Частотная характеристика	30 – 18 000 Гц (+0 дБ, −3 дБ)
Размеры	108 × 80 × 122 мм
Масса	2,4 кг

Как это работает и подключается

Переключатель CH 1 mode: OFF (заводская установка) — у каждого канала свой вход (STEREO); ON — сигнал входа 1 подаётся на оба канала (PARALLEL), уровни регулируются раздельно.
Переключатель BRIDGE (только DA-250D): OFF — два канала (заводская установка), ON — один канал: громкоговоритель между выходами каналов 1 и 2. Уровень в режиме моста задаёт регулятор CH 1/BRIDGE, регулятор CH 2 не работает. Менять положение только при выключенном питании.
Порядок подключения: выключить питание, выставить переключатели, подать сигнал на входы, подключить громкоговорители к выходам, надеть крышку выходных клемм.
Когда уровни выставлены, ручки регуляторов на передней панели можно заменить комплектными защитными колпачками — от случайного изменения.
Чувствительность входа — +4 дБ (заводская) или −10 дБ: перемычкой на плате у каждого канала; в РЭ версии CU описано: отключить питание от сети, снять верхнюю крышку (7 винтов), переставить перемычку.

Монтаж

Только для установки в стойку; подряд можно ставить до 5 усилителей. Перфорированная панель не менее 1U — вверху и внизу стойки и над и под каждой пятёркой.
В стойке не TOA используйте винты диаметром более 5 мм и длиной более 12 мм; комплектные — только для стойки TOA. Если нужна механическая прочность, подведите опорную направляющую.
Рабочая температура −10…+40 °C, влажность до 90 % без конденсата. Не ставьте в сырых и пыльных местах, на прямом солнце, у нагревателей.
Сигнальный кабель держите дальше от выходного, иначе возможно самовозбуждение. Кабели сигнальных линий — экранированные, сечение AWG 12–24 для съёмной клеммы; зачистка 7 мм (экран — 20 мм), провода не лудить.
Громкоговорители на M4-клеммах: зачистка 10 мм; крышку выходных клемм после подключения вернуть на место.
Силовая розетка — рядом с прибором, вилка должна быть доступна. Сеть — только с защитным заземлением. В электроустановке здания должен быть многополюсный выключатель с зазором между контактами не менее 3 мм.

Примеры

Две зоны оповещения от одного усилителя

DA-250DH: каждый канал работает на свою зону по линии 100 В; при необходимости канал 1 можно подать на оба выхода (режим PARALLEL), громкость каждой зоны — своим регулятором.

Низкоомные громкоговорители в зале или кафе

DA-250D: два канала на громкоговорители 4–8 Ом, либо мост в один канал 500 Вт на 8 Ом для мощного одиночного излучателя.

Частые вопросы

Чем DA-250D отличается от DA-250DH?

D — низкоомный выход (4–8 Ом, есть мост 500 Вт), DH — высокоомный выход на линию 100 В (в версии CU — 70 В) по 250 Вт на канал.

Какие исполнения бывают по сети?

В РЭ: CE301, CE-GB, CE-AU — 220–240 В; CU — 120 В. Документы CE и CU в базе разные, числа в таблицах привязаны к версиям.

Как включить сигнал одного входа на оба канала?

Переключатель CH 1 mode в положение ON: сигнал входа 1 идёт на оба выхода, уровни — регуляторами каналов.

Нюансы и грабли

Никогда не соединяйте выходы двух и более каналов параллельно. Подключайте только нагрузку с сопротивлением не ниже указанного: меньшее сопротивление выводит усилитель из строя.
Перед включением питания все регуляторы уровня — в положение ∞: громкий щелчок при включении может повредить слух.
Если горит Peak — убавьте уровень или входной сигнал. Работа с горящим Peak может включить защиту, а длительная работа с искажением перегревает громкоговорители.
DA-250DH: на выходных клеммах высокое напряжение (до 100 В). Нельзя касаться клемм, крышка клемм обязательно на месте, внешнюю проводку подключает обученный персонал.
Защита по температуре: радиатор усилителя более 100 °C — нагрузка отключается, индикатор Protect горит; внутри корпуса более 80 °C — гаснут все четыре индикатора канала. После остывания включение происходит само.
Перегрузка по току — загорается Peak, после снятия перегрузки работа восстанавливается сама. Короткое замыкание — нагрузка отключена, горит Protect: проверьте громкоговорители и линию. Аномальное постоянное напряжение на выходе — нагрузка отключена, Protect горит: обращайтесь к дилеру TOA; после устранения причины выключите и включите питание.
Вентилятор — расходный элемент: рекомендуется менять примерно через 20000 часов работы при температуре около 25 °C. Остановка вентилятора может сорвать трансляцию — планируйте осмотры.
Два документа расходятся: потребление «по EN» для CE — 120 Вт в листе данных и 150 Вт в РЭ; для частоты среза ФВЧ у DA-250DH лист данных называет переключатель сзади и 6 дБ/окт, РЭ версии CU — перемычку под крышкой и 12 дБ/окт, 50 Гц. Для потребления берите большее значение (150 Вт); способ включения ФВЧ и крутизну проверьте на конкретном приборе.
Фильтр верхних частот на DA-250DH по РЭ CU заводски выключен. При длительной работе с горящим Peak громкоговорители могут повредиться; с включённым ФВЧ вероятность этого меньше — это сказано в предупреждении РЭ.
