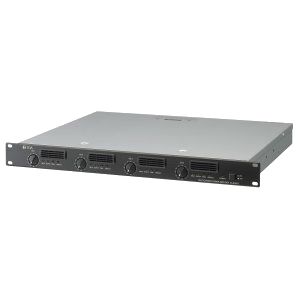

DA-250F / DA-250FH — четырёхканальные цифровые усилители мощности 4×250 Вт (класс D, 1U)

Четырёхканальный усилитель класса D высотой 1U: DA-250F — 250 Вт на канал на 4 Ом, DA-250FH — 250 Вт на канал на линию 100 В; мосты по парам каналов, 3- и 2-канальные режимы.

Цифровые усилители TOA DA-250 (4 канала)

Модели семейства

DA-250FНизкоомный вариант: 4 канала на громкоговорители 4–8 Ом. Каждую пару каналов (1–2 и 3–4) можно независимо объединить в мост 500 Вт на 8 Ом: получается 4-, 3- или 2-канальный усилитель. Исполнения CE301/CE-GB/CE-AU — 220–240 В, CU — 120 В.

Мощность на канал	250 Вт на 4 Ом; 170 Вт на 8 Ом
Мост (на пару каналов)	500 Вт на 8 Ом; в листе данных также 340 Вт на 16 Ом
Питание	CE: 220–240 В AC, 50/60 Гц; CU: 120 В AC, 50/60 Гц
Потребление при номинале (CE)	1200 Вт (4 Ом × 4), 800 Вт (8 Ом × 4); по EN — 294 Вт; версия CU: 1300 Вт и 850 Вт
Частотная характеристика	20 Гц – 20 кГц (±1 дБ)
КНИ	0,1 % (1 кГц), 0,3 % (20 Гц – 20 кГц)
Защита по температуре	радиатор усилителя 110 °C и выше, внутри корпуса 80 °C и выше
Масса	6,8 кг (CE); 6,6 кг (CU)

DA-250FHВысокоомный вариант: 4 канала по 250 Вт на линию. CE — линия 100 В (нагрузка 40 Ом), CU — линия 70 В (19,6 Ом); в листе версии CU — мост 140 В, 500 Вт на пару. Для развязки линий — опциональный трансформатор MT-251H.

Мощность на канал	250 Вт на линию 100 В (40 Ом), версия CU — линия 70 В (19,6 Ом)
Питание	CE: 220–240 В AC, 50/60 Гц; CU: 120 В AC, 50/60 Гц
Потребление при номинале (CE)	1150 Вт (линия 100 В, 40 Ом × 4); по EN — 294 Вт; версия CU: 1200 Вт
Частотная характеристика	50 Гц – 20 кГц (−3 дБ, +1 дБ)
КНИ	0,1 % (1 кГц), 0,3 % (100 Гц – 20 кГц)
Коэффициент усиления (CE)	38,2 дБ, коэффициент демпфирования 300
Масса	6,8 кг (CE); 6,6 кг (CU)

Общие данныеПараметры, общие для DA-250F и DA-250FH.

Размеры	482 (Ш) × 44 (В) × 401,8 (Г) мм, 19″ EIA, высота 1U
Вход	4, электронная симметрия, +4 дБ (1,23 В), 10 кОм несимметрично / 20 кОм симметрично, съёмная клемма (3 контакта)
Выход	винтовая клемма M4, расстояние между перегородками 8,8 мм
Рабочая температура	−10…+40 °C, влажность до 90 % без конденсата
Индикаторы на канал	Input (зелёный), Output (жёлтый), Peak (красный), Protect (красный); Power (синий) на весь прибор
Опция	согласующий трансформатор MT-251H (для DA-250FH)

Как это работает и подключается

Переключатель CH 1 mode: OFF (заводская установка) — у каждого канала свой вход; ON — сигнал входа 1 подаётся на все каналы, уровни — раздельными регуляторами.
Переключатели BRIDGE 1 (каналы 1–2) и BRIDGE 2 (каналы 3–4), только DA-250F: оба OFF — 4 канала, один ON — 3 канала, оба ON — 2 канала. Уровень моста задаёт регулятор CH 1/BRIDGE 1 или CH 3/BRIDGE 2, регулятор второго канала пары не работает. Менять только при выключенном питании.
Порядок подключения: выключить питание, выставить переключатели, подать сигнал на входы, подключить громкоговорители, надеть крышку выходных клемм.
В версии CU (DA-250FH) на каждом канале есть ФВЧ 50 Гц, включается перемычкой под верхней крышкой; чувствительность — перемычкой +4 дБ (заводская) или −10 дБ.

Монтаж

Только для установки в стойку; до 5 усилителей подряд, перфорированная панель не менее 1U — вверху и внизу стойки и над и под каждой пятёркой.
Винты из комплекта — только для стоек TOA; для других стоек — винты диаметром более 5 мм и длиной более 12 мм.
Кабели сигнальных линий — экранированные, сечение AWG 12–24 для съёмной клеммы; зачистка 7 мм, экран 20 мм, не лудить. Кабели громкоговорителей зачищаются на 10 мм.
Входной кабель держите дальше от выходного — иначе возможно самовозбуждение.
В электроустановке здания нужен многополюсный выключатель с зазором между контактами не менее 3 мм; питание — только от розетки с защитным заземлением.

Примеры

Четыре независимые зоны от одного усилителя 1U

Четыре канала на DA-250FH — по одной линии 100 В на зону, каждая со своим регулятором. Если заняты не все зоны, канал 1 можно разослать на все выходы режимом CH 1 TO ALL.

Низкоомная акустика в нескольких режимах

DA-250F: каналы 4–8 Ом; пара каналов в мост даёт 500 Вт на 8 Ом; режимы по РЭ — 4 входа/4 выхода, 3 входа/3 выхода (500 Вт на 8 Ом + два канала 4–8 Ом) и 2 входа/2 выхода.

Частые вопросы

Как получить на DA-250F три канала?

Включите один мост (BRIDGE 1 или BRIDGE 2) — пара каналов превратится в один 500 Вт на 8 Ом, остальные каналы остаются по 250 Вт на 4–8 Ом.

Мост есть у DA-250FH?

В РЭ для CE моста у DH нет (BRIDGE — только DA-250F). В листе данных CU указан мост 140 В, 500 Вт на пару.

Чем отличаются CE и CU?

Сеть: CE — 220–240 В, CU — 120 В; линия DH: 100 В против 70 В; масса 6,8 кг и 6,6 кг.

Нюансы и грабли

Не соединяйте выходы двух и более каналов параллельно; подключайте нагрузку не ниже указанного сопротивления — иначе возможна поломка.
Перед включением питания установите все регуляторы уровня в ∞: громкий щелчок опасен для слуха.
Горящий Peak — усиление на пределе: убавьте уровень. Длительная работа с искажением перегревает громкоговорители.
Защита: перегрев радиатора (110 °C и выше) — выход отключён, горит Protect; перегрев внутри (80 °C и выше) — гаснут все четыре индикатора канала, работа восстанавливается сама при остывании; перегрузка по току — горит Peak; КЗ — горит Protect, проверьте линию; аномальное постоянное напряжение — обратитесь к дилеру TOA.
Вентилятор — расходный элемент: рекомендуют замену примерно через 20000 часов при температуре около 25 °C. Остановка вентилятора может сорвать трансляцию.
DA-250FH: на выходных клеммах напряжение линии (до 100 В). Крышка клемм обязательна; внешнюю проводку делает обученный персонал.
В листе данных CU рабочая температура указана как «−10…+40 °C (14°F to 140°F)»: 140°F — опечатка (40 °C — это 104°F), ориентируйтесь на значения в °C.
Если горит Peak, по РЭ поворачивайте регулятор входного уровня против часовой стрелки или снижайте сигнал источника; работа с горящим Peak может включить защиту.
