DM-1100 — ручной однонаправленный динамический микрофон с кабелем 7,5 м
Однонаправленный ручной динамический микрофон на общие задачи озвучивания: кабель 7,5 м с 1/4-дюймовым штекером, выключатель «short-off», держатель на стойку в комплекте.
Модели семейства
DM-1100Однонаправленный динамический микрофон с подвижной катушкой для ручного использования и установки на стойку. Корпус и выключатель сделаны так, чтобы шум включения и шум от рук был ниже.
| Тип | динамический, подвижная катушка |
| Направленность | однонаправленный |
| Сопротивление | 600 Ом, несимметрично |
| Чувствительность | −55 дБ (1 кГц, 0 дБ = 1 В/Па) |
| Частотная характеристика | 100 Гц – 12 кГц |
| Кабель | одножильный экранированный, 7,5 м, 1/4-дюймовый штекер (phone plug) |
| Выключатель | ползунковый, тип «short-off» |
| Размеры | ø55 × 178 мм (корпус микрофона) |
| Масса | 210 г без кабеля (РЭ); 155 г (лист данных) |

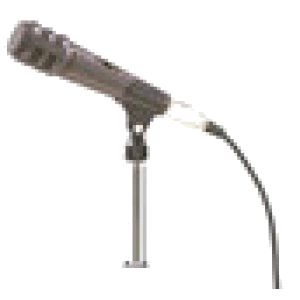

DM-1200Однонаправленный динамический микрофон для речи: цинковый корпус, выключатель «short-off», 3-контактный штекер XLR, кабель 10 м с 1/4-дюймовым штекером, держатель на стойку (резьбы W5/16, W3/8, W5/8).
| Применение | речь |
| Кабель | 10 м, 1/4-дюймовый штекер несимметричный; есть 3-контактный штекер XLR |

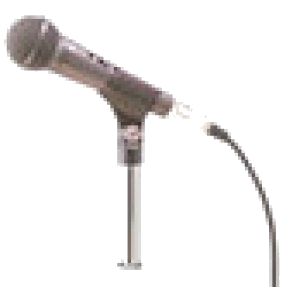

DM-1300Однонаправленный динамический микрофон для речи и вокала: цинковый корпус, «short-off», XLR 3-контактный штекер, кабель 10 м с 1/4-дюймовым штекером, держатель на стойку W5/16.
| Применение | речь и вокал |
| Кабель | 10 м, 1/4-дюймовый штекер несимметричный; есть 3-контактный штекер XLR |

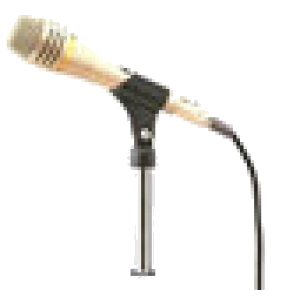

DM-1500Однонаправленный динамический микрофон для вокала: цинковый корпус, «short-off», XLR 3-контактный штекер, 2-жильный экранированный кабель 10 м с 1/4-дюймовым штекером, держатель на стойку W5/16.
| Применение | вокал |
| Кабель | 2-жильный экранированный, 10 м, 1/4-дюймовый штекер несимметричный; есть 3-контактный штекер XLR |
Как это работает и подключается
- Ползунковый выключатель типа «short-off» (ON/OFF) на корпусе; по описанию производителя он рассчитан на минимальный шум переключения.
- Подключение: 1/4-дюймовый штекер на кабеле — в микрофонный вход микшера или усилителя. Выход несимметричный, 600 Ом.
- В комплекте держатель для стойки под резьбы W5/16″ и W5/8″.
Монтаж
- Крепите на стойку держателем из комплекта: подходит под резьбу W5/16″ и W5/8″.
- Длина кабеля 7,5 м, кабель одножильный экранированный, на конце 1/4-дюймовый штекер.
Примеры
Лекции и выступления без радиоканала
DM-1100 подключается кабелем в микрофонный вход усилителя или микшера: ручной вариант для выступающего или установка на стойку.
Частые вопросы
Какая направленность у DM-1100?
Однонаправленная — это снижает риск акустической обратной связи.
Чем DM-1100 отличается от DM-1200?
По листу данных у DM-1200 кабель 10 м (у DM-1100 — 7,5 м), корпус из литого цинка (у DM-1100 в листе — алюминий) и есть 3-контактный штекер XLR; микрофон ориентирован на речь.
Нюансы и грабли
- Расхождение документов по DM-1100: в РЭ масса микрофона без кабеля 210 г и корпус — литой цинк, в листе данных — 155 г и литой алюминий. Для крепления на стойку разница не критична; уточняйте по партии, если масса важна.
- В листе данных сведены в одну таблицу четыре модели DM-1100/1200/1300/1500, после извлечения текста значения нельзя уверенно разнести по колонкам. Числовые параметры для DM-1200, DM-1300 и DM-1500 в карточку не взяты — смотрите в оригинальном листе.
Документация
- TOA — руководство по эксплуатации DM-1100 (Instruction Manual)
- TOA — лист технических характеристик DM-1100/1200/1300/1500
