TOA · микрофоны и микрофонные пульты
DM-524B / DM-524S — динамические микрофоны с кардиоидной диаграммой на гибком стебле
Динамические микрофоны DM-524B и DM-524S на гибком стебле: выход — 3-контактный штекер ø21; на стол или трибуну в конференц-зале ставятся на опциональную стойку ST-73A.
Модели семейства
DM-524BДинамический микрофон с подвижной катушкой на стебле, кардиоидная диаграмма. Сделан так, чтобы шум при касании был минимальным.
| Тип | динамический, подвижная катушка |
| Диаграмма направленности | кардиоида |
| Сопротивление | 600 Ом, симметричный |
| Чувствительность | −54,5 дБ (1 кГц, 0 дБ = 1 В/Па) |
| Частотный диапазон | 100 Гц – 10 кГц |
| Выход | 3-контактный штекер ø21 (BTS21P3B) |
| Выключатель | типа short-off |
| Размеры | ø40 × 532 мм (длина) |
| Масса | 465 г |

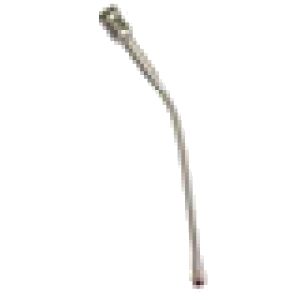

DM-524SТот же микрофон на более длинном стебле.
| Размеры | ø40 × 557 мм (длина) |
| Масса | 475 г |
YM-121Гибкий стебель (flexible shaft): вход — XLR-3-11C или аналог, выход — 3-контактный штекер ø21; как и микрофоны, ставится на стойку ST-73A.
| Вход | XLR-3-11C или аналог |
| Выход | 3-контактный штекер ø21 (BTS21P3B) |
| Длина | 367 мм |
| Масса | 295 г |
Как это работает и подключается
- К микрофону прилагается розетка на 3 контакта ø21 (BTS21R3A) — ставится на панель; в комплекте также винты M3 × 10, шайбы и гайки (по 3).
- С опциональной стойкой ST-73A микрофон DM-524B/DM-524S или стебель YM-121 можно поставить на стол или трибуну в конференц-зале.
- Выключатель типа short-off на корпусе — по описанию производителя нужен для снижения шума при включении.
Монтаж
- Монтаж розетки BTS21R3A: отверстие ø41 и три отверстия ø3,2 с зенковкой (по чертежу в РЭ), крепление винтами M3 × 10 с шайбами и гайками.
- При установке на стойку ST-73A: ставьте её только на устойчивую поверхность, не на шаткий стол и не на наклонную плоскость.
- Кабель не прокладывайте там, где на него наступят или зацепятся.
Примеры
Трибуна и стол в конференц-зале
DM-524B или DM-524S ставится на стойку ST-73A (опция) — на трибуне или на столе совещания; гибкая часть позволяет подогнать положение к выступающему.
Частые вопросы
Чем DM-524B отличается от DM-524S?
Длиной: DM-524B — 532 мм, 465 г; DM-524S — 557 мм, 475 г. Остальные параметры в РЭ общие.
Какая нужна стойка?
В РЭ указана опциональная микрофонная стойка ST-73A для DM-524B, DM-524S и YM-121.
Нюансы и грабли
- Не держите микрофон за головку и за капсюль: это вызывает акустическую обратную связь.
- Не поднимайте стойку ST-73A за микрофон — стойка и микрофон могут выйти из строя.
- Не роняйте и не ударяйте о твёрдое; не ставьте во влажных, пыльных местах, на прямом солнце и рядом с нагревателями.
- Для чистки отключите кабель и протирайте сухой тканью; при сильном загрязнении — тканью с нейтральным моющим средством. Бензин, растворители и спирт не применять.
Документация
- TOA — руководство по эксплуатации DM-524B/DM-524S/YM-121 (Instruction Manual)
