TOA · зарядные устройства и аккумуляторы

IR-200BC, IR-310BC — зарядные устройства для ИК-радиомикрофонов и аккумулятор IR-210BT-2

Зарядные устройства для ИК-радиомикрофонов TOA: IR-200BC на два микрофона IR-200M/IR-300M, IR-310BC на один IR-310M; зарядка Ni-MH аккумуляторов IR-210BT-2 за время до 3 часов.

Модели семейства

IR-200BCЗарядное устройство для IR-200M и IR-300M: быстрая зарядка Ni-MH аккумуляторов, одновременно два микрофона. Для IR-200M в гнезде стоит переходник (заводская установка), для IR-300M его снимают.

Питание	сеть 50/60 Гц через сетевой адаптер из комплекта
Потребляемый ток	макс. 2 А
Время зарядки	макс. 3 ч
Одновременно заряжается	2 микрофона (с переходником — один IR-200M и один IR-300M)
Рабочая температура	0…40 °C
Размеры (Ш×В×Г)	238×83×98 мм (с переходником высота 109,5 мм)
Масса	635 г (с переходниками)

IR-310BCЗарядное устройство для одного микрофона IR-310M; быстрая зарядка Ni-MH аккумулятора.

Питание	сеть 50/60 Гц через сетевой адаптер из комплекта
Потребляемый ток	макс. 2 А
Время зарядки	макс. 3 ч
Одновременно заряжается	1 микрофон
Рабочая температура	0…40 °C
Размеры (Ш×В×Г)	76×75,5×60 мм
Масса	105 г

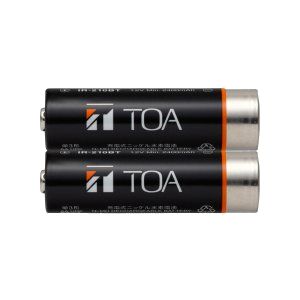

IR-210BT-2Комплект из двух Ni-MH аккумуляторов типоразмера AA для IR-200M, IR-300M и IR-310M.

Номинальное напряжение	1,2 В DC
Номинальная ёмкость	не менее 2400 мА·ч
Рабочая температура	0…40 °C
Размеры	ø14,5×50,5 мм
Масса	30 г (один аккумулятор)

Как это работает и подключается

Подключите шнур к сетевому адаптеру, адаптер — к зарядному; прижмите шнур в паз на дне, чтобы штекер не выпал. Включите IR-200BC выключателем: горит индикатор питания.
Выключите питание микрофона, вставьте аккумуляторы, полностью вставьте микрофон в гнездо зарядного: красный индикатор зарядки горит — идёт заряд.
По окончании (около 3 ч) загорается зелёный индикатор полного заряда; после этого выключите IR-200BC, чтобы не тратить энергию в дежурном режиме.
Индикаторы IR-200BC: красный мигает — температура вне допустимого диапазона; красный и зелёный горят по очереди — сбой зарядки (аккумулятор не IR-210BT/200BT, посторонний предмет в гнезде, конец срока службы, микрофон включён).

Монтаж

Заряжайте в помещении при температуре 0–40 °C, вдали от вибраций: плохой контакт мешает зарядке.
Чистите зарядные контакты сухой ватной палочкой: грязные контакты дают неверный заряд.
IR-310M вставляйте так, чтобы передние стороны микрофона и зарядного смотрели в одну сторону.
Новый аккумулятор или долго лежавший перед использованием зарядите.

Примеры

Зарядка микрофонов класса

На IR-200BC за один раз заряжаются два микрофона — например, учителя и ученика (IR-200M и IR-300M); за 3 часа аккумуляторы заряжаются полностью.

Частые вопросы

Можно ли заряжать IR-310M в IR-200BC?

В РЭ IR-200BC он назван зарядным для IR-200M и IR-300M, а для IR-310M предусмотрен IR-310BC.

Сколько служит аккумулятор?

Порядка 500 циклов заряда-разряда; потом, когда время работы становится очень малым, его меняют на IR-210BT/200BT.

Нюансы и грабли

Заряжайте только IR-210BT/200BT: зарядка других аккумуляторов может привести к разрыву, пожару и травмам.
Микрофон при зарядке должен быть выключен — иначе аккумулятор заряжается неверно.
Не вынимайте и не вставляйте микрофон часто в процессе зарядки: это снижает число эффективных циклов.
Зелёный индикатор загорается почти сразу — аккумулятор, вероятно, выработал ресурс (примерно 500 циклов заряда-разряда); если полный заряд не наступает за 3 ч — тоже замените. Не смешивайте новые и старые аккумуляторы, а также разной степени заряженности.
Шнур питания из комплекта предназначен только для зарядного, с другой техникой его использовать нельзя.
Аккумулятор может сильно нагреваться сразу после работы — перед извлечением выключите микрофон и дайте остыть. Не заряжайте уже полностью заряженный аккумулятор и не оставляйте разряженным надолго: примерно раз в 6 месяцев при хранении — подзарядка. Храните от −20 до 30 °C, не выше 60 °C на жаре.
