IR-200M, IR-300M, IR-310M — инфракрасные радиомикрофоны (ручной и нагрудный)

ИК-радиомикрофоны на два канала (A и B) для классов и переговорных: ручной IR-200M, нагрудный IR-300M и IR-310M с кнопкой Function для управления внешней техникой через IR-801AF.

Модели семейства

Общие данныеПередача ИК-лучом на 870 нм с частотной модуляцией; электретный однонаправленный микрофонный капсюль. Каналы A и B совпадают с каналами тюнера.

Длина волны ИК	870 нм
Несущая канал A	3,100 МГц
Несущая канал B	3,350 МГц
Тон-сквелч	32,768 кГц
Максимальное звуковое давление на входе	120 дБ SPL
Частотная характеристика	100 Гц – 12 кГц
Рабочая температура	0…40 °C

IR-200MРучной микрофон. Питание: два Ni-MH аккумулятора IR-210BT/200BT или две щелочные батарейки AA. Заряжается в IR-200BC через переходник из комплекта зарядного.

Питание	2 аккумулятора IR-210BT/200BT или 2 батарейки AA
Потребляемый ток	типично 250 мА (переключатель N) / 340 мА (H) при 2,4 В
Дальность связи	около 20 м (H) / около 15 м (N) без препятствий
Работа от аккумуляторов	около 8 ч (N) / около 5 ч (H)
Работа от батареек AA	около 6 ч (N) / около 4 ч (H)
Размеры	ø37×241,8 мм
Масса	170 г (с батарейками), 185 г (с аккумуляторами)

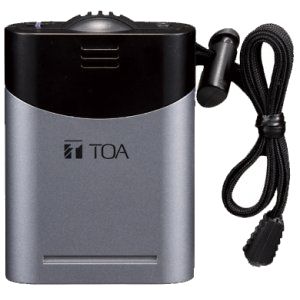

IR-300MНагрудный микрофон на шейном шнурке с внешним входом для гарнитуры или петличного микрофона (YP-M101, YP-M301); регулятор чувствительности входа.

Питание	2 аккумулятора IR-210BT/200BT или 2 батарейки AA
Потребляемый ток	типично 250 мА (N) / 340 мА (H) при 2,4 В
Дальность связи	около 20 м (H) / около 15 м (N) без препятствий
Внешний вход	моно мини-джек 3,5 мм; регулировка от −9 дБ до 0 дБ (с завода 0 дБ)
Размеры (Ш×В×Г)	64×91,3×27,3 мм
Масса	130 г (с батарейками и шнурком), 140 г (с аккумуляторами и шнурком)

IR-310MНагрудный микрофон на один аккумулятор с кнопкой Function: пока кнопка нажата (канал A), IR-801AF выдаёт звук микрофона и замыкает контакт для внешней техники. Заряжается в IR-310BC.

Питание	один аккумулятор IR-210BT/200BT
Потребляемый ток	типично 215 мА (1,2 В)
Дальность связи	около 15 м без препятствий
Время работы	около 8 ч
Чувствительность	два положения: H и L (с завода H)
Внешний вход	моно мини-джек ø3,5 мм, фантомное питание (гарнитуры YP-M301, WH-4000H)
Размеры (Ш×В×Г)	54,2×109×27 мм
Масса	95 г (с аккумулятором и шнурком)

Как это работает и подключается

Каналы микрофона и тюнера должны совпадать. Канал A или B выбирается переключателем внутри отсека питания; меняйте канал только при выключенном питании (на включённом микрофоне частота не изменится или появятся шумы).
Индикатор питания горит зелёным при заряженном аккумуляторе и постепенно переходит в красный; после красного микрофон отключается через несколько минут. Если индикатор попеременно мигает зелёным и красным — переключатель канала стоит между положениями.
IR-200M и IR-300M: переключатель мощности N (по умолчанию) — дольше работа, H — больше дальность.
IR-300M: внешний микрофон подключают к мини-джеку, чувствительность выставляют отвёрткой из комплекта так, чтобы не было искажений и обратной связи.
IR-310M: рекомендуется положение H при ношении на шее и L — в руке или с внешним микрофоном (YP-M301, WH-4000H).

Монтаж

Дистанция микрофон—рот: IR-200M — около 10 см, IR-300M — 10–15 см, IR-310M — 5–10 см. Ближе к рту говорить громко не нужно — голос станет глухим.
Не закрывайте ИК-излучатель рукой и не прячьте микрофон под одеждой: излучатель держите направленным вперёд.
Держите микрофон не ближе 50 см к ИК-тюнеру, иначе помехи.
Аккумуляторы вставляйте с соблюдением полярности; при длительном простое извлекайте элементы.

Примеры

Учитель и ученик в классе

Микрофон учителя — на канал A, ученика — на канал B; к ИК-тюнеру IR-702T или IR-802T подключается по одному ИК-лучу.

Вызов внешней системы по кнопке

IR-310M с кнопкой Function: пока кнопка нажата, звук канала A уходит на систему оповещения или запись, а реле IR-801AF замыкает контакт.

Частые вопросы

Чем IR-200M отличается от IR-300M?

IR-200M — ручной микрофон, IR-300M — нагрудный на шнурке, у него есть внешний вход под гарнитуру и регулятор чувствительности; параметры связи и питания одинаковые.

Какой зарядник нужен?

Для IR-200M и IR-300M — IR-200BC, для IR-310M — IR-310BC.

Нюансы и грабли

Заряжайте только штатные аккумуляторы IR-210BT/200BT: зарядка других элементов может вызвать разрыв, пожар и травмы. Заряжайте при выключенном питании микрофона — при включённом заряд не пойдёт.
Не используйте микрофон на улице, под прямым солнцем и вблизи плазменных панелей и ИК-сетей; не допускайте брызг пота и морской воды.
Два микрофона на одном канале мешают друг другу.
В РЭ IR-200M/IR-300M в таблицах времени работы аккумулятора положения переключателя названы H и L, тогда как у самого переключателя положения N и H: ориентируйтесь на N как на режим с большим временем работы.
В РЭ IR-310M в разных местах говорится об одном аккумуляторе (спецификация) и о блоке из двух IR-210BT-2 (дополнительные принадлежности): IR-310M рассчитан на один элемент.
