IR-702T — двухканальный ИК-тюнер с приёмниками IR-500R/510R/520R и распределителем IR-700D

ИК-тюнер на два канала (A и B) для инфракрасных радиомикрофонов IR-200M/IR-300M: линейные выходы на усилитель, ИК-приёмники на потолок, стену или стойку, до 16 приёмников через IR-700D.

Модели семейства

Общие данные системыМикрофон передаёт ИК-лучом на 870 нм, приёмники по коаксиалу уходят на тюнер. Две фиксированные частоты: канал A (учитель) 3,100 МГц, канал B 3,350 МГц.

Длина волны ИК	870 нм
Несущая канал A	3,100 МГц
Несущая канал B	3,350 МГц
Вход приёмника на тюнере	BNC 75 Ом
Бюджет потерь по кабелю	не более 12 дБ

IR-702TИК-тюнер, два приёмных входа IR IN (BNC 75 Ом), раздельные регуляторы громкости каналов, выходы CH A/MIX и CH B. Приёмники питаются от тюнера.

Питание	сеть 50/60 Гц через сетевой адаптер из комплекта
Потребляемая мощность	не более 15 Вт
Питание приёмников	24 В DC, суммарно до 220 мА на два входа
Выход	−10 дБ (0 дБ = 1 В), 600 Ом, электронно-симметричный, 3-контактный джек
Частотная характеристика	100 Гц – 12 кГц
Тон-сквелч	32,768 кГц
Рабочая температура	−10…+50 °C
Размеры (Ш×В×Г)	210×44×210,9 мм
Масса	630 г

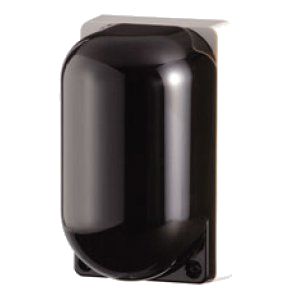

IR-500RНастенный ИК-приёмник (на стену или в электромонтажную коробку), угол приёма регулируется.

Питание	24 В DC от IR-702T, до 40 мА
Угол приёма	80° по вертикали и 80° по горизонтали
Регулировка	до 30° вниз, до 30° влево или вправо
Зона связи	около 15 м без препятствий
Рабочая температура	0…40 °C
Размеры (Ш×В×Г)	70×120×72 мм
Масса	220 г

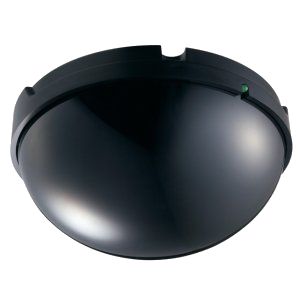

IR-510RПотолочный ИК-приёмник, комплектуется монтажным кронштейном.

Питание	24 В DC от IR-702T, до 60 мА
Зона связи	около 15 м, допустимый радиус 8 м без препятствий
Рабочая температура	0…40 °C
Размеры	ø120×71,3 мм
Масса	205 г

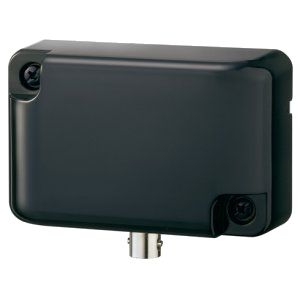

IR-520RПриёмник на стену или на микрофонную стойку; в комплекте кронштейн для стойки и два винта M4×10.

Питание	24 В DC от IR-702T, до 30 мА
Зона связи	около 15 м без препятствий
Рабочая температура	0…40 °C
Размеры (Ш×В×Г)	84,5×63,5×32 мм
Масса	100 г

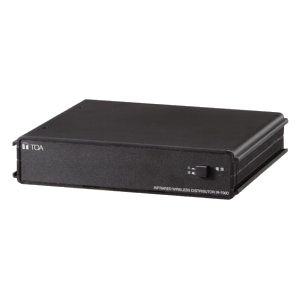

IR-700DРаспределитель приёмников: 4 входа смешения и 2 выхода на тюнер; с ним к IR-702T подключается до 16 приёмников. Питание от сетевого адаптера из комплекта.

Входы/выходы	4 входа смешения, 2 выхода распределения (BNC 75 Ом)
Полоса пропускания	3,0 – 6,0 МГц
Усиление	0 дБ (±3 дБ)
Питание приёмников	24 В DC, суммарно до 800 мА на 4 входа
Потребляемая мощность	не более 25 Вт
Рабочая температура	−10…+50 °C
Размеры (Ш×В×Г)	210×44×200,9 мм
Масса	640 г

Как это работает и подключается

Включите тюнер, затем микрофон: на тюнере загорится индикатор IR принимаемого канала. Если не горит, канал микрофона не совпадает с каналом тюнера.
Громкость каждого канала — своим регулятором; искажения растут, если повернуть регулятор дальше положения «2 часа».
Выходы CH A/MIX и CH B подключаются к линейному входу усилителя или микшера. Переключатель CH A/MIX: MIX (по умолчанию) — на выход CH A/MIX идёт смесь каналов A и B; CH A — каналы выходят раздельно (A на CH A/MIX, B на CH B).
Приёмники: 2 входа IR IN на тюнере; до 4 приёмников через распределитель YW-1022 (на 2) или YW-1024 (на 4); до 16 приёмников — через IR-700D.

Монтаж

Приёмников нужно не меньше двух. Ставьте их так, чтобы микрофон «видел» хотя бы один при любом положении докладчика: ИК-луч закрывается телом и предметами. Высота установки 2–3 м от пола.
От микрофона до приёмника не ближе 2 м, иначе шум и сбои. Потолочный приёмник — не ближе 2 м от окна, от люминесцентных ламп — не ближе 50 см.
Не ставьте приёмники и кабели рядом с инверторной техникой (люминесцентные светильники, кондиционеры), диммерами, компьютерами, а также рядом с проекторами, плазменными панелями, ИК-пультами и ИК-сетями.
При совместной работе с ИК-конференц-системой: IR-500R и IR-520R — не ближе 3 м до блока TS-905/TS-907, IR-510R — не ближе 1,5 м.
IR-510R: отверстие ø68±5 мм в потолочной плите, крепёжная пластина из комплекта, шаг крепления 83,5 мм; винты в комплект не входят. Для скрытой электромонтажной коробки нужен угловой BNC-разъём или угловой переходник.
IR-500R: на стену или в одинарную электромонтажную коробку (шаг 83,5 мм), стрелкой UP вверх; винты в комплект не входят, коаксиал RG-59/U или RG-6/U. Угол приёма: по вертикали от 0° до примерно 30° вниз, по горизонтали примерно 30° влево или вправо; сначала поправьте вертикаль, потом горизонталь.
IR-520R: на стену (овальные отверстия 4,5×8 мм, шаг 62 мм) или на микрофонную стойку с резьбой U 5/16 через кронштейн из комплекта.
Два приёмника IR-510R или IR-520R ставят на расстоянии 6–8 м друг от друга, чтобы зоны перекрывались.
Кабели: длина от каждого приёмника до тюнера должна совпадать по фазе, при распределителях M1+N1 = M2+N2. На входы тюнера — распределители одного типа, последовательно распределители не включать.
IR-702T и IR-700D ставятся на стол на 4 резиновых ножках из комплекта или в стойку через кронштейн MB-WT3; IR-700D вместе с IR-702T в одной стойке — через MB-WT4.

Примеры

Соседние аудитории и переговорные

ИК-передача не создаёт помех и не проходит через стены, поэтому в соседних конференц-залах и школьных классах такие системы работают одновременно.

Вместе с ИК-конференц-системой TS-800/TS-900

Тюнер работает в полосе, которая не пересекается с ИК-конференц-системой TS-800 и TS-900, так что обе системы можно поставить в одном помещении.

Частые вопросы

Сколько приёмников можно подключить?

К двум входам тюнера напрямую — 2; через YW-1022/YW-1024 — до 4; через IR-700D — до 16.

Чем отличаются IR-500R, IR-510R и IR-520R?

Способом установки: IR-500R — стена или электромонтажная коробка, IR-510R — потолок, IR-520R — стена или микрофонная стойка. Электрические параметры приёма у всех одинаковые.

Какие микрофоны работают с этим тюнером?

В РЭ IR-702T названы IR-200M и IR-300M. Каналы микрофона и тюнера должны совпадать.

Нюансы и грабли

Бюджет потерь на трассе приёмник → тюнер — не более 12 дБ. Потери: YW-1022 — 4,5 дБ, YW-1024 — 8,5 дБ, коаксиал на 100 м: RG-59/U — 3,3 дБ, RG-6/U — 2,7 дБ, RG-11/U — 2,0 дБ. IR-700D потерь распределения не вносит.
Предельные длины от тюнера или IR-700D до приёмника без распределителя: RG-59/U — 606 м, RG-6/U — 740 м, RG-11/U — 1000 м. Через YW-1024 при 25 м до приёмника: 348, 414 и 542 м. РЭ называет значения ориентиром: зависят от здания и условий. В примере расчёта в РЭ допущение 2,5 дБ расходится с вычисленными 2,675 дБ — считайте с запасом.
Не подключайте два и более распределителя последовательно — растут потери ВЧ-сигнала. Смесь распределителей разных типов или подключение «через» и «мимо» распределителя сужает зону покрытия.
К одной системе — не более одного IR-700D, иначе избыточное усиление нарушит работу.
Не замыкайте вход приёмника на тюнере: питание приёмников 24 В закоротится, оборудование выйдет из строя.
Микрофоны на одном канале мешают друг другу: в одном канале — один микрофон; микрофон ближе 50 см к тюнеру тоже мешает.
ИК-связь не защищает от подслушивания злоумышленником; меры защиты — на стороне заказчика.

Документация

TOA — IR-702T Infrared Wireless Tuner, руководство
TOA — IR-700D Infrared Wireless Distributor, руководство
TOA — IR-500R, IR-510R, IR-520R Infrared Wireless Receiver, руководства toa-ir-510r-y-infrared-wireless-receiver-manual/, toa-ir-520r-y-infrared-wireless-receiver-manual/
