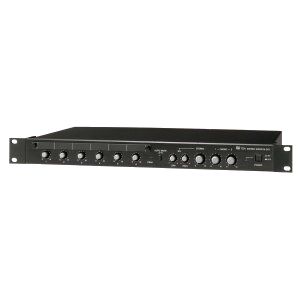

M-243 — стереомикшер 1U: 2 моновхода, 4 стереовхода, стереовыход и 2 моновыхода

Аналоговый стереомикшер 1U для стойки: 2 моновхода (микрофон или линия), 4 стереовхода, стереовыход, 2 моновыхода и выход записи; эквалайзер НЧ/ВЧ, авто-mute по моновходу.

Модели семейства

M-243 LВерсия для сети 120 В, 60 Гц.

Питание	120 В AC, 60 Гц
Потребляемая мощность	10 Вт

M-243 301HВерсия для сети 220–240 В, 50/60 Гц.

Питание	220–240 В AC, 50/60 Гц
Потребляемая мощность	12 Вт

Общие данныеКаждый вход назначается на любой из 3 выходных каналов (ST, MONO 1, MONO 2). Встроенный лимитер на входе. Уровни: 0 дБ = 0,775 В.

Моновход линейный	−10 дБ, 10 кОм, несимметричный, джек 6,3 мм
Моновход микрофонный	−60 дБ, 1 кОм, симметричный, XLR; с PAD (20 дБ) — −40 дБ
Стереовход (L, R)	−10 дБ, 10 кОм, RCA
Входы Aux (моно и стерео)	+4 дБ, 50 кОм, джек 6,3 мм
Выходы стерео и моно	+4 дБ, 1 кОм, несимметричные, джек 6,3 мм
Выход записи (REC)	−10 дБ, 1 кОм, RCA
Частотная характеристика	20 Гц – 20 кГц (+1, −2 дБ)
Искажения	не более 0,01 % (1 кГц, номинальные вход/выход)
Размеры (Ш×В×Г)	483×46×301,8 мм
Масса	3,8 кг

Как это работает и подключается

Ключи ST, 1, 2 назначают сигнал каждого входа после фейдера на стереовыход или на моновыходы 1 и 2.
Индикатор Peak загорается за 3 дБ до ограничения: уровни входов подбирайте так, чтобы он не горел постоянно.
Моновход: микрофон или линия — если подключены оба, приоритет у линии. Эквалайзер стереовыхода: НЧ на 20 Гц и ВЧ на 20 кГц, ±15 дБ.
Внутренние переключатели: PAD 20 дБ на микрофонном входе, фильтр ВЧ 300 Гц (−6 дБ/окт.), GND LIFT от петли заземления, MONO 1/2 в положение ST SUM — моновыходы работают как сумма стереовыхода.

Монтаж

В стойку EIA, 1U (44,5 мм); винты 5×20 из комплекта подходят только для стойки TOA, для других стоек используйте свои.
Стойка должна стоять на ровном твёрдом полу и быть закреплена от падения; сетевая розетка должна выдерживать ток блока.
Для борьбы с фоном подключите функциональную землю к функциональной земле внешнего оборудования (не защитное заземление).

Примеры

Микрофон ведущего поверх фоновой музыки

Автоматический mute ослабляет стереоканалы 3–6, когда на моновход 1 или 2 приходит сигнал: музыка уходит на время речи.

Частые вопросы

Чем M-243 L отличается от M-243 301H?

Только сетью питания: 120 В 60 Гц против 220–240 В 50/60 Гц.

Нюансы и грабли

Внутренние переключатели переключает только квалифицированный электрик: вскрытие корпуса опасно.
Режим mute действует только на стереовыход и не влияет на моновыходы.
Только у канала 6 гнёзда RCA внутри соединены параллельно с джеками: два источника на один канал одновременно подключать нельзя.
Подключение сигнала только к L суб-входа стерео подаёт его и в L, и в R.

Документация

TOA — M-243 L Stereo Mixer, руководство
