M-66 — многоканальный модуль на 6 входов и 6 выходов: сплиттер, микшер или микрофонный усилитель

Блок 2U для стойки: 6 входов (микрофон или линия) и 6 симметричных выходов; каждый канал отдельно — микшер/микрофонный усилитель или сплиттер; наращивается вторым M-66.

Модели семейства

M-66 LВерсия для сети 120 В, 60 Гц.

Питание

120 В AC, 60 Гц

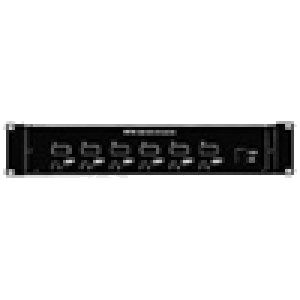

M-66 H, M-66 CEВерсии для сети 230 В, 50/60 Гц.

Питание

230 В AC, 50/60 Гц

Общие данныеВсе входы и выходы электрически симметричные (контакт 1 — земля, 2 — Hot, 3 — Cold). 0 дБ = 0,775 В.

Потребляемая мощность	12 Вт
Входы 1–6	микрофон (−60 дБ) / линия (−10 дБ), 2 кОм, XLR-3-31
Split In	−10 дБ, 2 кОм, XLR-3-31
Mix In	+4 дБ, 10 кОм, XLR-3-31
Выходы 1–6 и Mix Out	+4 дБ, нагрузка более 600 Ом, XLR-3-32
Pad	20 дБ (входы 1–6, вход Split)
Частотная характеристика	20 Гц – 20 кГц (+1, −3 дБ)
Искажения	менее 0,01 % (1 кГц, линейный уровень)
Рабочая температура	0…40 °C
Размеры (Ш×В×Г)	482,6×88,4×170 мм
Масса	3 кг

Как это работает и подключается

Переключатель режима канала: MIX/HA — канал работает микшером и микрофонным усилителем, SPLIT — сигнал со входа Split In раздаётся на выход канала.
Чувствительность входа: LINE — −10 дБ (радиотюнер, линейная техника), MIC — −60 дБ (микрофон); Pad ослабляет на 20 дБ: вместе они дают −60, −40, −10 и +10 дБ.
После настройки наденьте защитную крышку, чтобы настройки не сбили.

Монтаж

В стойку EIA, 2U; 4 винта M5×20 из комплекта.
Напряжение сети — в пределах ±10 % от указанного на входе питания; рабочая температура 0–40 °C при влажности менее 90 % без конденсата.
Заземлите клемму SIGNAL GND; при замене предохранителя ставьте номинал, указанный на блоке.

Примеры

Один вход на 6 или 12 выходов

Все каналы в положении SPLIT: сигнал со входа Split In раздаётся на 6 выходов; два M-66 через выход Bridge дают 12.

Микшер на 6 или 12 входов

Все каналы в положении MIX/HA: сигналы идут на выход Mix Out; второй M-66 подключают к входу Mix In.

Смешанный режим

Например, каналы 1–2 микшируются, а 3–6 раздают смесь: выход Mix Out соединяют со входом Split In.

Частые вопросы

Можно ли использовать как микрофонный предусилитель?

Да: канал в положении MIX/HA отдаёт сигнал входа на свой выход (функция head amplifier).

Нюансы и грабли

Расширять сплиттер можно через выход Bridge, а микшер — через Mix In/Mix Out: два M-66 соединяйте именно этими разъёмами.
Для выходов нужна нагрузка не менее 600 Ом.
Чистите сухой мягкой тканью, без бензина и растворителей.
