MX-6224D — цифровой микшер-усилитель 2×240 Вт на две зоны 100 В с пультом RC-03

Микшер-усилитель 2×240 Вт на две зоны (Room и Outside) линии 100 В: 6 микрофонных входов, 2 AUX, эффекты Dome/Hall/Plate/Delay, тембр, опциональный пульт RC-03.

Модели семейства

MX-6224DЦифровой усилитель класса D с развязанным выходом без выходного трансформатора на две зоны. Предустановки эквалайзера под громкоговорители BS-1030 и TC-631M/651M, DSP-эффекты, режим сна.

Питание	220–240 В AC, 50/60 Гц
Выходная мощность	240 Вт × 2 канала (100 В, 42 Ом)
Потребляемая мощность	100 Вт (IEC60065); 570 Вт при номинальной мощности обоих каналов
Частотная характеристика	50 Гц – 20 кГц ±3 дБ (при 1/3 номинальной мощности)
Искажения	не более 1 % (1 кГц, 1/3 номинальной мощности)
Микрофонные входы	MIC 1 −50 дБ (фантом 24 В) / −60 дБ, 600 Ом; MIC 2–4 −66 дБ, 200 Ом; MIC 5–6 −60 дБ, 600 Ом
Входы AUX	AUX 1 −10 дБ, 10 кОм (RCA); AUX 2 −20 дБ, 10 кОм (мини-джек 3,5 мм)
Отношение сигнал/шум	60 дБ и более (регуляторы на минимуме)
Рабочая температура	0…40 °C, влажность 35–80 %
Размеры (Ш×В×Г)	420×99,8×360,6 мм
Масса	6,1 кг

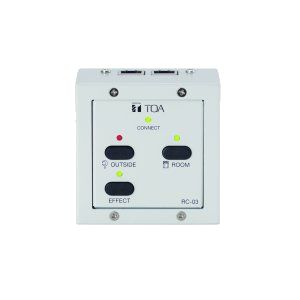

RC-03Опциональный пульт дистанционного управления: включение зон Room и Outside и эффекта; подключается кабелем Cat 5 прямой (UTP/STP) к порту на усилителе, питание 5 В от усилителя.

Питание	5 В DC от MX-6224D, до 120 мА
Подключение	RJ-45, 2 порта (любой к усилителю)
Длина кабеля	до 200 м
Размеры (Ш×В×Г)	86×55,3×87,2 мм
Масса	380 г

Как это работает и подключается

Зоны Room и Outside включаются раздельно выключателями на передней панели или на RC-03; у каждой зоны свои регулятор громкости, индикаторы выхода и защиты.
Тембр микрофонов 1–6 — НЧ 80 Гц, СЧ 2,5 кГц, ВЧ 12 кГц, ±15 дБ; на AUX не действует.
Эффекты: Dome, Hall, Plate, Delay; время S/M/L; на MIC 1–4 эффект всегда включён, на MIC 5–6 — своим выключателем; на зоне Room эффект включён всегда, на Outside — выключателем. Включается и с пульта RC-03.
Переключатели Speaker EQ: Horn — подстройка под рупор TC-631M/651M, Box — под громкоговорители BS-1030B/1030W.
Фантомное питание: переключатели отдельно для MIC 1 и для XLR входов MIC 2–6 (на разъёмы-джеки фантом не подаётся); перед включением ручки громкости микрофонов вывернуть на минимум.
Режим сна: при выведенных на минимум регуляторах и выключенных обеих зонах загорается индикатор Sleep; для продолжения включите нужную зону и поднимите громкость. Сетевое питание выключайте только после перехода в Sleep.

Монтаж

Только внутри шкафа или стойки без вентиляционных отверстий на верхней панели, из негорючего материала или V-1; вокруг блока не менее 10 см свободного места, размер шкафа не меньше 62×20×56 см.
В стойку — с опциональным кронштейном MB-25B; снимите 4 пластиковые ножки, винты M4×16 из комплекта кронштейна; крепёж в стойку — свой. Между дверцей стойки и блоком не менее 10 см; сверху и снизу — перфорированные панели 1U и более.
Подключайте и монтируйте до включения в сеть; розетка должна быть рядом и доступна.
Клеммы выхода: развязанные, M4 винтовые, 100 В; на выходе до 100 В — после подключения возвращайте клеммную крышку на место.

Примеры

Мечеть малого и среднего размера, две зоны

Зона Room — на громкоговорители BS-1030, зона Outside — на рупорные TC-631M/TC-651M; к MIC 1 рекомендован петличный микрофон, MIC 2–4 ставят на стойки разной высоты.

Частые вопросы

К каким громкоговорителям рассчитана предустановка?

К TC-631M/651M (рупор) и BS-1030B/1030W (коробчатые).

Сколько пультов RC-03?

В описании режима сна говорится об усилителе и 1–3 пультах RC-03.

Нюансы и грабли

Не подключайте низкоомные громкоговорители к выходным клеммам: звук будет прерывистым — применяйте громкоговорители с сопротивлением выше номинала.
Горит индикатор Protection: возможны отказ усилителя, перегрузка по току, перегрев, сбой выхода или чрезмерный НЧ-сигнал; закрытые вентиляционные отверстия вызывают нагрев.
Для MIC 1 с фантомным питанием не используйте несимметричный разъём TS: подключайте только симметричные микрофоны.
Запускайте внешний источник звука до настройки громкости, иначе звук может внезапно оказаться очень громким.
Нельзя использовать кроссовые кабели для RC-03; шнур питания из комплекта — только для этого блока.
Эффект не включится, если выключатель Effect не нажат и на усилителе, и на любом пульте RC-03.
