N-8000EX / N-8010EX — IP-станции (коммутаторы) пакетной переговорной системы N-8000 на 16 абонентов

Коммутаторы пакетной переговорной системы N-8000: к каждому подключается до 16 абонентских станций, коммутаторы связываются по IP-сети. N-8000EX имеет выход на трансляцию, N-8010EX — нет.

IP-коммутаторы пакетной переговорной системы TOA N-8000

Модели семейства

N-8000EX4 внутренних и 8 внешних речевых тракта (линка), 2 аудиовыхода для пейджинга на усилитель.

Абонентов на коммутатор	до 16
Речевые тракты (линки)	внутренних 4, внешних 8
Выход на трансляцию	2 аудиоканала до 0 дБ, 600 Ом, симметричный, съёмная колодка; 2 канала управления «сухой контакт» 24 В DC / 0,5 А
Питание	AC, 50/60 Гц; CE — 230 В, CU — 120 В
Потребление	50 Вт (номинальное), 75 Вт (максимум)
Размеры (Ш×В×Г)	420×44,3×349 мм
Масса	4,2 кг

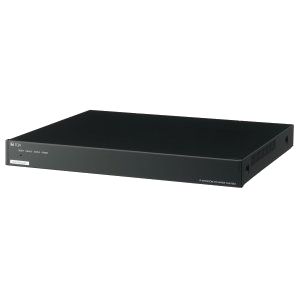

N-8010EX1 внутренний и 2 внешних речевых тракта, без выхода на трансляцию (только пейджинг на станции).

Абонентов на коммутатор	до 16
Речевые тракты (линки)	внутренний 1, внешних 2
Выход на трансляцию	нет, только пейджинг на станции
Питание	AC, 50/60 Гц; CE — 230 В, CU — 120 В
Потребление	50 Вт (номинальное), 75 Вт (максимум)
Размеры (Ш×В×Г)	420×44,3×349 мм
Масса	4,2 кг

Общие данныеПараметры, общие для двух моделей.

Линия к станции	один неполярный скрученный пара, 2-проводная, передача 160 кбит/с с эхоподавлением
Дальность линии	до 1500 м (ø 0,65 мм, сопротивление петли не более 170 Ом)
Питание станции с линии	48 В DC, до 70 мА
Сеть	10BASE-T/100BASE-TX (автоопределение), RJ-45; TCP/IP, UDP, ARP, ICMP, HTTP, RTP, IGMP
Кодирование речи	Sub-band ADPCM, шифрование; 16 или 8 кГц, 16 бит
Задержка речи	80 или 320 мс (настройка ПО)
Пейджинг по сети	Unicast до 16 зон, Multicast до 79 зон
Рабочая температура	0…+40 °C, влажность менее 90 % без конденсата
Монтаж	стойка, настольно, на стену (кронштейны в комплекте)

Как это работает и подключается

Настройка всей системы — программой с ПК по сети (диск в комплекте); обслуживание (журнал событий, состояние линий) — также из браузера.
Громкая связь без трубки с эхоподавлением; речь — одновременно в обе стороны (эхоподавитель) или попеременно (голосовой переключатель).
Индикация: LNK/ACT сети, индикатор статуса и питания; на передней панели есть кнопка Reset.

Монтаж

Монтаж — в стойку 19 дюймов (высота 1U) с кронштейнами из комплекта, на стол или на стену; на стену — с кронштейнами из комплекта.
В стойке не закрывайте вентиляционные отверстия и выход вентилятора корпуса; не ставьте на устройство тяжёлые предметы.
Абонентские станции подключаются двухпроводной неполярной линией к коммутатору: дальность до 1500 м при проводе ø 0,65 мм и петле не более 170 Ом.
При включении через интернет у устройств должен быть фиксированный глобальный IP-адрес.
На схеме системы в РЭ питание коммутаторов показано от системы бесперебойного питания (UPS).

Примеры

Единая переговорная сеть здания или территории

До 80 устройств (коммутаторы, многофункциональные интерфейсные блоки и IP-станции) в одной сети дают до 1280 станций; сеть — локальная или глобальная, ограничений по дальности в оптоволоконной сети нет.

Выход на систему трансляции

N-8000EX отдаёт аудио на усилитель системы трансляции — для объявлений в зоны; N-8010EX так не умеет.

Связь с другими системами

Через многофункциональный интерфейсный блок N-8000MI система стыкуется с коммутаторами интеркомов EXES-2000 и EXES-6000 по соединительной линии (tie-line) и с АТС по аналоговому интерфейсу E&M.

Частые вопросы

Чем отличаются N-8000EX и N-8010EX?

N-8000EX — 4 внутренних и 8 внешних линков и выход на трансляцию; N-8010EX — 1 и 2 линка, трансляции нет.

Сколько станций в системе?

До 16 на коммутатор; всего до 80 устройств в сети, при 80 коммутаторах — до 1280 станций.

Чем CE от CU?

Питанием: CE — 230 В AC, 50/60 Гц; CU — 120 В AC, 50/60 Гц.

Нюансы и грабли

Этот РЭ не описывает изделия системы N-8000, выпущенные с октября 2009 года, и добавленные позже функции — для новых блоков берите более свежую документацию.
Интернет не гарантирует качества: при перегрузке сети теряются пакеты, речь прерывается или появляется шум.
Системой из одних IP-дверных станций обойтись нельзя — нужна хотя бы одна IP-станция вызова-приёма (мастер-станция).
N-8010EX не имеет выхода на трансляцию: если нужен пейджинг на усилитель, берите N-8000EX или интерфейсный блок.
Документ — для системы в целом: подробная схема подключения станций, настройка адресов и портов описаны в отдельных главах РЭ.
