N-SP80AS1 / N-SP80VS1 — SIP-вызывные панели TOA: аудио и с камерой 2 Мп, IP65, PoE или 12 В

Врезные SIP-вызывные панели с кнопкой вызова, двумя реле и двумя входами: N-SP80AS1 — только звук, N-SP80VS1 — с камерой. Питание по PoE или 12 В DC, работа с SIP-сервером или напрямую.

Модели семейства

N-SP80AS1Аудиопанель без камеры.

Питание	PoE (IEEE802.3af) или 12 В DC
Потребление	12 Вт или менее
Связь	громкая, с эхоподавлением; полоса звука до 7 кГц (G.722)
Вход управления	2 канала, «сухой контакт»
Выход управления	2 канала, реле NO/NC, 30 В DC
Защита	IP65 (панель)
Рабочая температура	−20…+55 °C, влажность 10–90 % без конденсата
Размеры (Ш×В×Г)	120×210×49,5 мм
Масса	850 г

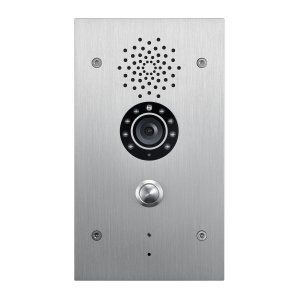

N-SP80VS1Видеопанель: камера 2 Мп, ИК-подсветка, режим день/ночь; остальное как у AS1.

Питание	PoE (IEEE802.3af) или 12 В DC
Потребление	12 Вт или менее
Камера	1/2,7″ CMOS, 2 Мп, до 1080p, угол обзора 116° по горизонтали и 60° по вертикали
Подсветка	ИК-светодиод; автоматическое переключение цветной (день) / ч/б (ночь)
Видеокодек	H.264, MJPEG
Защита	IP65 (панель)
Размеры (Ш×В×Г)	120×210×49,5 мм
Масса	890 г

Общие данныеПараметры, общие для двух моделей.

Сеть	10BASE-T/100BASE-TX, два порта RJ-45 (один с PoE)
Протоколы	IPv4, HTTP, HTTPS, FTP, SNMP, DNS, NTP, RTSP, RTP, TCP, UDP, ICMP, DHCP, ARP, SIP
SIP	SIPv1 (RFC2543), SIPv2 (RFC3261)
Аудиокодеки	G.711 µ-law/A-law, G.722, G.729
Динамик	5 см, 8 Ом, 1 Вт
Безопасность	пароль, фильтр IP-адресов, SIP over TLS, HTTPS
Монтаж	врезной, коробка YC-400
Корпус	панель из нержавеющей стали

Как это работает и подключается

Вызов: кнопка вызова; ответ автоматический, оператор на панели не нужен. Повторное нажатие во время вызова или разговора прекращает вызов.
Входы управления IN1 и IN2 (с землёй GND) запускают особый вызов — например, от датчика вскрытия, установленного между панелью и монтажной коробкой. Сам датчик в панели отсутствует.
Реле 1 и 2: для каждого можно подключить размыкающий (NC) или замыкающий (NO) контакт, оба контакта одного реле одновременно использовать нельзя.
Настройка — через веб-страницу: по умолчанию IP-адрес 192.168.1.102, маска 255.255.255.0, логин N-SP80 (изменить нельзя), пароль guest (изменить можно, до 63 символов).
Лимиты вызова и разговора, звуки вызова и открытия двери, цвет и режим светодиода настраиваются в веб-интерфейсе; звуки заменяются загрузкой файла.
Для пейджинга панель принимает звук по Multicast на заданный адрес и порт; приоритет пейджинга и разговора настраивается.
Адрес станции озвучивается динамиком при удержании кнопки вызова 5 секунд и более.

Монтаж

Панель вставляется в стену вместе с монтажной коробкой YC-400 (размер 4, 98,2×187×58,1 мм). Выбейте заглушку для ввода кабеля, закрепите коробку в проёме (например, в гипсокартоне), заведите кабель, подключите, затем закрепите панель винтами M4×16 из комплекта звёздчатой отвёрткой из комплекта.
Высота установки коробки — около 1,5 м от пола.
Питание: 12 В DC (клеммы без полярности; блок питания отдельный) или PoE по IEEE802.3af. Если подключены оба, питание берётся от того, что включилось первым.
Сеть — через порт с PoE (RJ-45) или второй порт без PoE, к которому можно подключить ПК для настройки.
Датчик вскрытия (по желанию) ставится между панелью и коробкой YC-400 и подключается ко входу управления.

Примеры

Вызов на пульт с SIP-сервером

Кнопка вызова вызывает заданную станцию; на кнопку можно назначить до трёх адресатов — если первый не отвечает, вызывается второй, потом третий.

Связь без SIP-сервера

В режиме peer-to-peer панель соединяется напрямую с абонентской станцией N-SP80MS1; кодек в этом режиме фиксирован — G.722.

Открытие двери с абонентской станции

Во время разговора станция вводит заданный DTMF-код, и реле панели открывает замок; время удержания задаётся в пределах 1–90 с.

Частые вопросы

Чем отличаются N-SP80AS1 и N-SP80VS1?

N-SP80VS1 — с камерой 2 Мп и ИК-подсветкой, N-SP80AS1 — без камеры; остальное одинаково (масса 890 и 850 г).

С какими SIP-серверами работает?

Подтверждена работа с CUCM (Cisco) и Asterisk (Digium); поддерживаемые версии указаны на сайте загрузок TOA.

Нужен ли SIP-сервер?

Нет: возможен режим peer-to-peer напрямую между станциями (кодек G.722).

Нюансы и грабли

Питание только от 12 В DC или от PoE-коммутатора по IEEE802.3af: другой адаптер или PoE-коммутатор может вызвать пожар.
Контакты реле: в разделе подключения указано 30 В DC и 0,5 А, в таблице данных — 1 А; ориентируйтесь на меньшее значение.
Входы управления: в разделе подключения напряжение разомкнутой цепи 30 В DC, ток 10 мА, в таблице данных — 5 В DC и менее; ориентируйтесь на меньшее.
Пароль по умолчанию guest и IP 192.168.1.102 — смените до подключения к общей сети.
Удержание кнопки Reset 5 секунд и более возвращает заводские настройки: данные настроек сбрасываются.
Острые металлические кромки панели могут поранить при установке.
Если вызов не проходит: проверьте IP-адрес (мог вернуться к начальному) и, в режиме SIP-сервера, учётную запись SIP — при сбросе отображаемое и зарегистрированное имя пусты.
