Серия 900 MK2 (P-906MK2, P-912MK2, P-924MK2) — усилители мощности 60, 120 и 240 Вт под сменные модули

Усилители мощности 60, 120 и 240 Вт со слотом под сменные модули серии 900 и прямым входом. Выход на линию 25 В или 70 В либо на низкоомную нагрузку 4/8 Ом.

Модели семейства

P-906MK260 Вт, корпус для стойки 2U.

Номинальная мощность	60 Вт RMS
Потребление	100 Вт (номинальная мощность), 70 Вт (по стандартам cUL)
Выход через трансформатор (T)	8 Ом, 25 В и 70 В, симметричный
Прямой выход (D)	4 Ом, несимметричный
Нагрузка на линию 25 В / 70 В	10,4 Ом / 83 Ом
Размеры (Ш×В×Г)	420×99,1×358 мм
Масса	9,1 кг

P-912MK2120 Вт, тот же корпус, что у P-906MK2 (в документах есть исполнение P-912MK2 UL).

Номинальная мощность	120 Вт RMS
Потребление	180 Вт (номинальная мощность), 105 Вт (по стандартам cUL)
Выход через трансформатор (T)	8 Ом, 25 В и 70 В, симметричный
Прямой выход (D)	4 Ом, несимметричный
Нагрузка на линию 25 В / 70 В	5,2 Ом / 41 Ом
Размеры (Ш×В×Г)	420×99,1×358 мм
Масса	12,1 кг

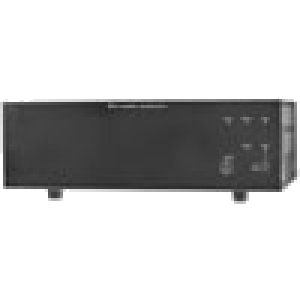

P-924MK2240 Вт, корпус выше и короче; на стойку 3U.

Номинальная мощность	240 Вт RMS (прямой выход), 220 Вт RMS (через трансформатор)
Потребление	120 В / 3 А (номинальная мощность), 180 Вт (по стандартам cUL)
Выход через трансформатор (T)	8 Ом, 25 В и 70 В, симметричный
Прямой выход (D)	4 Ом, несимметричный
Нагрузка на линию 25 В / 70 В	2,6 Ом / 21 Ом
Размеры (Ш×В×Г)	420×151,3×334,2 мм
Масса	18,3 кг

Общие данныеПараметры, общие для трёх моделей.

Питание	120 В AC, 60 Гц
Входы	один порт под модуль серии 900 (любой, кроме T-01) и один прямой вход; одновременно пользоваться нельзя
Чувствительность входа	100 мВ или 1000 мВ (переключатель), 10 кОм
Частотный диапазон (D)	20 Гц – 20 кГц, ±1 дБ
Искажения	0,01 % на 1 кГц при номинальной мощности
Отношение сигнал/шум	108 дБ (переключатель 0 дБ), 90 дБ (переключатель –20 дБ)
Фильтр низких частот (Low cut)	60 Гц
Рабочая температура	−10…+60 °C

Как это работает и подключается

Вход: прямой (клеммы HOT и COM, несимметричный) либо сменный модуль в порт на задней панели. Вместе прямой вход и модуль не работают.
Модуль вставляется по направляющим до упора и фиксируется двумя винтами M3×8. Если порт не используется, закройте его заглушкой из комплекта.
Переключатель уровня на входе (0 dBV / –20 dBV) ставится по уровню модуля или внешней аппаратуры, подключённой к прямому входу.
Передняя панель: выключатель питания, регулятор MASTER и индикаторы POWER (зелёный), PROTECT (красный), SIGNAL (зелёный), NORMAL (жёлтый), PEAK (красный).
После включения усилитель выходит в работу примерно через 5 секунд; индикатор PROTECT при этом около 5 секунд горит.
Регулируйте MASTER так, чтобы NORMAL вспыхивал изредка. Если PEAK горит постоянно, звук искажается — уберите громкость.
При работе с микшером-предусилителем общий уровень задаётся его регулятором, а MASTER усилителя оставляют в крайнем правом положении.
Неотключаемая розетка AC на задней панели — для вспомогательной аппаратуры потребляемой мощностью менее 500 Вт.

Монтаж

Выход подключайте к одному из выходов — только один. P-906MK2 и P-912MK2: переключатель в положении 8 Ω даёт трансформаторный выход (8 Ом, 25 В, 70 В), в положении DIRECT 4 Ω — только 4 Ом без трансформатора. У P-924MK2 это делается перемычкой: для 8 Ом, 25 В и 70 В она стоит между 4 Ω (+) и OT IN, для 4 Ом — её снимают.
Провод на клеммах зачищают на 10 мм; подключение выполняйте при отключённом шнуре питания, а после — верните крышку клемм: на выходных клеммах высокое напряжение. Внешнюю проводку к клеммам с таким предупреждением выполняет обученный специалист.
При трансформаторном выходе переключите LOW CUT в положение ON: встроенный трансформатор низкие частоты не воспроизводит.
Стойка 19 дюймов: кронштейн MB-25B (P-906MK2, P-912MK2) или MB-35B (P-924MK2), оба опциональные. Снимите четыре пластиковые ножки и по четыре винта M4×8 с боковин, кронштейны ставьте винтами M4×16 из комплекта кронштейна. Винтов для самой стойки в комплекте нет.
Для вентиляции в стойке ставьте перфорированные панели PF-511 (1U) вверху и внизу стойки, а также над и под усилителем.
Вне стойки оставляйте вокруг усилителя больше 10 см свободного места.
Колпачок YA-920 (в комплекте) ставится вместо ручки MASTER после настройки — от случайной смены уровня.

Примеры

Мощность под линию 25 В или 70 В

К микшеру-предусилителю серии 900 с трансформаторным выходом подключается линия громкоговорителей 25 или 70 В; модуль на входе подбирается под источник сигнала.

Бустер к другому усилителю

При работе как дополнительный усилитель, а также в паре с микшером-предусилителем, переключатель уровня ставится в положение 0 dBV.

Частые вопросы

Чем отличаются P-906MK2, P-912MK2 и P-924MK2?

Номинальной мощностью (60, 120, 240 Вт) и корпусом: у P-924MK2 он выше, масса 18,3 кг. Выходы и входы одинаковые.

Какие нагрузки подключаются?

Линия 25 В или 70 В, а также 4 Ом или 8 Ом — но только к одному из выходов.

Какие модули подходят?

Любые модули серии 900, кроме T-01. Выбирайте по отдельной инструкции на модули.

Нюансы и грабли

Прямой вход и модуль в порту вместе работать не будут.
Модуль вставляйте и вынимайте при выключенном питании: иначе он может выйти из строя.
Мощность у P-924MK2 зависит от выхода: 240 Вт на прямой выход и 220 Вт через трансформатор.
Питание в РЭ — только 120 В AC, 60 Гц: это исполнение UL; сверяйте с маркировкой на изделии.
Включайте усилитель при минимальной громкости: громкий звук при включении вреден для слуха.
Не работайте длительно с искажённым звуком — производитель считает это признаком неисправности и риском пожара.
