TOA · оповещатели звуковые и речевые
PC-1869 / PC-2369 / PC-2869 / PC-2852 — тонкие потолочные громкоговорители 6 и 15 Вт, 12, 16 и 20 см, крепление пружинами
Цельнометаллические потолочные громкоговорители с динамиком 12, 16 или 20 см. Три модели по 6 Вт на 100 В, PC-2852 — 15 Вт. Крепление пружинными скобами, мощность — отводами трансформатора.
Модели семейства
PC-1869Динамик 12 см, 6 Вт.
| Мощность | 6 Вт (линия 100 В), 3 Вт (линия 70 В) |
| Динамик | 12 см, конусный |
| Чувствительность (1 Вт, 1 м) | 90 дБ |
| Частотный диапазон | 55 – 18 000 Гц (–20 дБ от пика) |
| Отверстие в потолке | ø150±3 мм |
| Размеры | ø180×72 мм |
| Масса | 620 г |

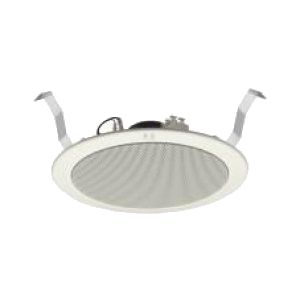

PC-2369Динамик 16 см с двойным конусом, 6 Вт.
| Мощность | 6 Вт (линия 100 В), 3 Вт (линия 70 В) |
| Динамик | 16 см, двойной конус |
| Чувствительность (1 Вт, 1 м) | 93 дБ |
| Частотный диапазон | 45 – 20 000 Гц (–20 дБ от пика) |
| Отверстие в потолке | ø200±3 мм |
| Размеры | ø230×79 мм |
| Масса | 760 г |

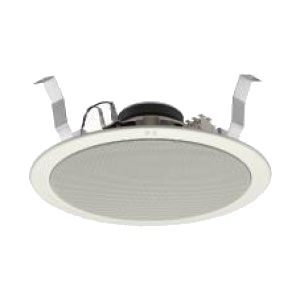

PC-2869Динамик 20 см с двойным конусом, 6 Вт.
| Мощность | 6 Вт (линия 100 В), 3 Вт (линия 70 В) |
| Динамик | 20 см, двойной конус |
| Чувствительность (1 Вт, 1 м) | 94 дБ |
| Частотный диапазон | 40 – 20 000 Гц (–20 дБ от пика) |
| Отверстие в потолке | ø250±3 мм |
| Размеры | ø280×92 мм |
| Масса | 1,4 кг |
PC-2852Коаксиальный динамик 20 см, 15 Вт.
| Мощность | 15 Вт; отводы 100 В — 3, 5, 10, 15 Вт, отводы 70 В — 1,5, 2,5, 5, 7,5 Вт |
| Динамик | 20 см, коаксиальный |
| Чувствительность (1 Вт, 1 м) | 96 дБ |
| Частотный диапазон | 45 – 20 000 Гц (–20 дБ от пика) |
| Отверстие в потолке | ø250±3 мм |
| Размеры | ø280×92 мм |
| Масса | 1,6 кг |
Общие данныеПараметры, общие для четырёх моделей.
| Толщина потолка | 5–25 мм |
| Отводы PC-1869/2369/2869 (100 В) | 1,7 кОм — 6 Вт, 3,3 кОм — 3 Вт, 6,7 кОм — 1,5 Вт, 13 кОм — 0,8 Вт; на 70 В — вдвое меньше |
| Крепление | пружинная скоба SUS |
| Подключение | клемма push-in со шлейфовым подключением |
| Кабель | медный одножильный ø0,8–1,6 мм или 7-жильный 0,75–1,25 мм² |
| Корпус | металл: панель из стали, сетка из стали с обработкой, цвет «слоновая кость» (RAL 9010 или близкий) |
| Комплект | бумажный шаблон для разметки |
Как это работает и подключается
- Мощность 6 Вт на линию 100 В и 3 Вт на линию 70 В у PC-1869, PC-2369, PC-2869; у PC-2852 — до 15 Вт.
- Отвод выбирается переставкой чёрного провода (HOT) на нужный контакт трансформатора; заводская настройка — 1,7 кОм (у PC-2852 — 670 Ом).
- Входная клемма с мостом: линия на громкоговоритель и на следующий подключаются к одной клемме.
Монтаж
- Монтаж с помощью пружинных скоб: зацепите пружины за монтажное отверстие, выполните подключение, зацепите остальные пружины и прижмите панель вверх.
- Отверстие в потолке: ø150±3 мм для PC-1869, ø200±3 мм для PC-2369, ø250±3 мм для PC-2869 и PC-2852; толщина потолка 5–25 мм. Для разметки есть бумажный шаблон в комплекте.
- Кабель — 600 В, в виниловой изоляции (IV или HIV): ø0,8–1,6 мм (одножильный медный) или 0,75–1,25 мм² (7-жильный медный).
Примеры
Фоновая музыка и объявления
Тонкие потолочные громкоговорители для систем с речевым оповещением, где они подключены к панели; диаметр 12, 16 или 20 см подбирается под высоту потолка и нужную мощность.
Частые вопросы
Какая модель громче?
PC-2852: чувствительность 96 дБ (1 Вт, 1 м) и мощность 15 Вт; у остальных — 90, 93 и 94 дБ при 6 Вт.
Как крепятся?
Пружинными скобами в вырезанное отверстие; толщина потолка 5–25 мм.
На какое отверстие рассчитаны?
ø150 мм (PC-1869), ø200 мм (PC-2369), ø250 мм (PC-2869 и PC-2852), допуск ±3 мм.
Нюансы и грабли
- PC-2852: в линии 100 В отвод 330 Ом не использовать.
- Данные взяты из листа характеристик; РЭ с инструкцией по монтажу, предупреждениями и схемой подключения в папке нет — перед установкой нужна полная документация.
