PC-391 / PC-391T — настенные встраиваемые громкоговорители 3 Вт; PC-391T с регулятором громкости
Малые настенные встраиваемые громкоговорители 3 Вт в алюминиевой панели. PC-391T — с ползунковым регулятором громкости и аварийным проводом; для номеров гостиниц, палат и стоек регистрации.
Модели семейства
PC-391Без регулятора громкости, два отвода мощности.
| Мощность | 3 Вт |
| Отводы | 3,3 кОм (3 Вт), 10 кОм (1 Вт) |
| Уровень звукового давления | 86 дБ (1 Вт, 1 м) |
| Частотный диапазон | 150 Гц – 18 кГц |
| Динамик | 7,7 см, конусный |
| Размеры (Ш×В×Г) | 162×115×43 мм (без выступающих головок винтов) |
| Масса | 560 г |

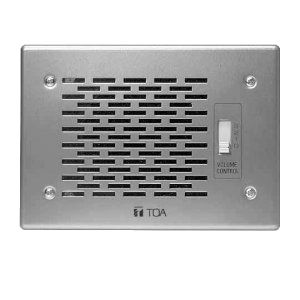

PC-391TС регулятором громкости на панели и одним отводом 3,3 кОм.
| Мощность | 3 Вт |
| Отвод | 3,3 кОм |
| Регулятор громкости | ползунок: 0 (откл.), 1 (–12 дБ), 2 (–6 дБ), 3 (0 дБ) |
| Уровень звукового давления | 86 дБ (1 Вт, 1 м) |
| Частотный диапазон | 150 Гц – 18 кГц |
| Размеры (Ш×В×Г) | 162×115×47 мм (без выступающих ручки и головок винтов) |
| Масса | 600 г |
Как это работает и подключается
- PC-391T: уровень регулируется ползунком на панели; положение 3 — 0 дБ, 2 — –6 дБ, 1 — –12 дБ, 0 — выключен.
- PC-391T: возможны двухпроводное и трёхпроводное (с аварийным проводом Emergency) подключения; PC-391 — двухпроводное, на 1 Вт или 3 Вт.
- Подключение: винтовая клеммная колодка на блоке громкоговорителя; провода — белый, красный, чёрный, коричневый.
Монтаж
- Используйте электромонтажную коробку YC-150 / YC-150E (опция) или равноценную; поверхность коробки должна быть утоплена в стену на 3–30 мм.
- Сначала выведите кабели из коробки и подключите к клеммной колодке, затем закрепите блок на коробке четырьмя винтами M4×35 из комплекта, потом наденьте панель четырьмя винтами M3×10.
- Возможна установка без коробки: в стене делают отверстие по чертежу (в деревянной стене используйте саморезы из комплекта). Стена — не слабее фанеры толщиной 5 мм и более; убедитесь заранее, что основание выдержит вес.
- Если используете коробку другую, чем YC-150 / YC-150E, подберите винты под неё.
Примеры
Гостиничные номера и палаты
Малые настенные громкоговорители для номеров гостиниц и больничных палат.
Стойки регистрации в банках и клиниках
Небольшой громкоговоритель в панели для речевых объявлений у стойки; PC-391T позволяет убавить громкость на месте.
Частые вопросы
Чем PC-391T отличается от PC-391?
Регулятором громкости на панели, одним отводом 3,3 кОм и подключением по трёхпроводной схеме с аварийным проводом; он на 4 мм глубже и на 40 г тяжелее.
Нужна ли коробка?
Монтаж возможен с коробкой YC-150/YC-150E или без неё — с отверстием в стене.
Нюансы и грабли
- Без указанной коробки или равноценной блок и панель могут упасть.
- Острые металлические кромки могут поранить при монтаже.
- Не работайте долго с искажённым звуком — производитель считает это признаком неисправности и риском пожара.
Документация
- TOA — руководство по эксплуатации PC-391 / PC-391T (английский) (папка
