PC-3CL / PC-3WR / PC-5CL — малые встраиваемые потолочные громкоговорители для влажных помещений и чистых комнат

Малые потолочные громкоговорители 3–5 Вт на линии 100 и 70 В: PC-3CL и PC-3WR защищены от брызг (IP64), PC-5CL герметичен и не выделяет пыли — для чистых комнат.

Малые потолочные громкоговорители TOA PC-3CL / PC-3WR / PC-5CL

Модели семейства

PC-3CLБрызгозащищённый, для чистых комнат и ванных; работает и во влажной сауне.

Мощность	3 Вт (отвод 3,3 кОм: 3 Вт на 100 В или 1,5 Вт на 70 В), отвод 10 кОм: 1 Вт на 100 В или 0,5 Вт на 70 В
Чувствительность (1 Вт, 1 м)	87 дБ
Частотный диапазон	150 – 20 000 Гц
Рабочая температура	−20…+60 °C
Защита	IP64
Отверстие в потолке	ø100 мм
Размеры	ø139×104,5 мм
Масса	550 г

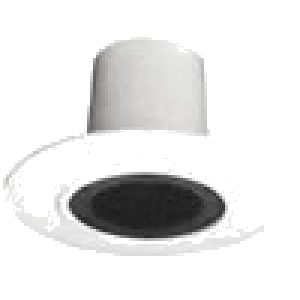

PC-3WRБрызгозащищённый, на линию 100 В; крепление скобой на потолок толщиной до 50 мм.

Мощность	3 Вт (3,3 кОм) или 1 Вт (10 кОм)
Чувствительность (1 Вт, 1 м)	88 дБ
Частотный диапазон	180 – 20 000 Гц
Рабочая температура	−10…+50 °C
Защита	IP64
Отверстие в потолке	ø150 мм
Размеры	ø180×104,5 мм
Масса	700 г

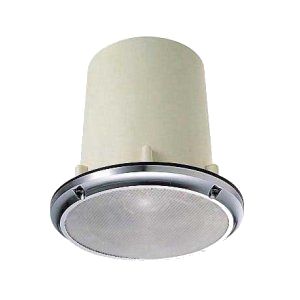

PC-5CLДля чистых комнат: полностью герметичный корпус, пыль не образуется (метод JIS B-9926).

Мощность	5 Вт на 100 В (2 кОм) или 2,5 Вт на 70 В (2 кОм)
Динамик	8 см, конусный; корпус полностью закрытый
Чувствительность (1 Вт, 1 м)	87 дБ
Частотный диапазон	150 Гц – 20 кГц
Рабочая температура	−20…+55 °C
Отверстие в потолке	ø98 мм
Размеры	ø116×104 мм
Масса	620 г

Как это работает и подключается

Мощность выбирается подключением цветного провода: у PC-3CL белый — общий (COM), красный — 3 Вт на 100 В или 1,5 Вт на 70 В, чёрный — 1 Вт на 100 В или 0,5 Вт на 70 В.
У PC-3WR белый — общий, красный — 3 Вт, чёрный — 1 Вт (линия 100 В).
У PC-5CL белый — общий, чёрный — 5 Вт на 100 В или 2,5 Вт на 70 В.

Монтаж

PC-3CL: вырежьте в потолке отверстие ø100 мм (шаблон в комплекте), наденьте на панель прокладку, соедините входной кабель с проводом громкоговорителя и закрепите четырьмя винтами 4×15. Потолок должен держать винты — не слабее фанеры толще 5 мм.
PC-5CL: отверстие ø98 мм (шаблон в комплекте), резиновую прокладку на панель, соедините провода, закрепите четырьмя саморезами 3×16. Основание — не слабее фанеры толще 5 мм.
PC-3WR: отверстие ø150 мм (разметка штифтами на кронштейне). Вставьте монтажный кронштейн в отверстие, ослабьте барашковые болты, сдвиньте ползунки так, чтобы потолочная панель оказалась между кронштейном и ползунком (толщина панели до 50 мм), затяните болты. Подключите провода, зацепите V-образные пружины за держатели кронштейна и протолкните громкоговоритель в потолок.
Устанавливайте только на основание, способное нести вес громкоговорителя и кронштейна; винты затягивайте полностью, иначе из-за вибрации громкоговоритель может упасть.

Примеры

Чистые комнаты и ванные

PC-3CL рассчитан на чистые комнаты и ванные комнаты отелей; PC-5CL — на чистые комнаты, где недопустимо образование пыли.

Влажные зоны под потолком

PC-3WR — потолочный громкоговоритель с защитой IP64 на линию 100 В.

Частые вопросы

Какая защита у моделей?

IP64 у PC-3CL и PC-3WR. У PC-5CL степень защиты не указана — он герметичный корпус для чистых комнат.

На какие линии?

PC-3CL и PC-5CL — на 100 и 70 В; PC-3WR — только 100 В.

Какая модель для чистой комнаты?

PC-5CL (по методу JIS B-9926 пыль не образуется); PC-3CL тоже указан для чистых комнат.

Нюансы и грабли

PC-3CL можно использовать во влажной сауне, но не в сухой.
Не работайте долго с искажённым звуком — производитель считает это признаком неисправности и риском пожара.
У трёх моделей разные отверстия в потолке: ø100, ø150 и ø98 мм — сверьте перед вырезанием.
Тексты — краткие листы без подробного РЭ: данные о монтаже ограничены описанным выше.
