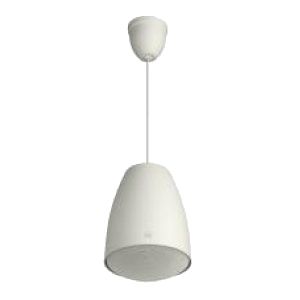

PE-64 / PE-304 — подвесные громкоговорители 6 и 30 Вт с динамиком 12 см для высоких потолков
Подвесные громкоговорители ø186 мм: PE-64 — 6 Вт на высокоомную линию, PE-304 — 30 Вт на 100/70 В или 8 Ом, с ВЧ-твитером. Шнур 5 м, мощность — поворотным переключателем.
Модели семейства
PE-646 Вт, только высокоомная линия.
| Мощность | 6 Вт (линия 100 В), 3 Вт (линия 70 В) |
| Отводы (100 В) | 1,7 кОм — 6 Вт, 3,3 кОм — 3 Вт, 10 кОм — 1 Вт |
| Отводы (70 В) | 1,7 кОм — 3 Вт, 3,3 кОм — 1,5 Вт, 10 кОм — 0,5 Вт |
| Чувствительность (1 Вт, 1 м) | 90 дБ (500–5000 Гц, розовый шум) |
| Частотный диапазон | 100 – 18 000 Гц (пик –20 дБ) |
| Динамик | 12 см, конусный |
| Масса | 1,5 кг |
PE-30430 Вт, высокоомная линия или 8 Ом; добавлен ВЧ-твитер.
| Мощность | 30 Вт (линия 100 В, линия 70 В, 8 Ом) |
| Отводы (100 В) | 330 Ом — 30 Вт, 500 Ом — 20 Вт, 670 Ом — 15 Вт, 1 кОм — 10 Вт, 2 кОм — 5 Вт |
| Отводы (70 В) | 170 Ом — 30 Вт, 250 Ом — 20 Вт, 330 Ом — 15 Вт, 500 Ом — 10 Вт, 1 кОм — 5 Вт |
| Низкоомный | 8 Ом — 30 Вт |
| Чувствительность (1 Вт, 1 м) | 91 дБ (500–5000 Гц, розовый шум) |
| Частотный диапазон | 70 – 20 000 Гц (пик –20 дБ) |
| Динамики | 12 см конусный + купольный ВЧ-твитер |
| Масса | 2,1 кг |
Общие данныеПараметры, общие для двух моделей.
| Корпус | бас-рефлекс, HIPS, цвет «слоновая кость» (RAL 9010 или близкий); решётка из стали, красится |
| Подвес | потолочная скоба, подвесной крючок, потолочная крышка; шнур 5 м (2-жильный cabtyre) |
| Кабель | винил 600 В: одножильный ø0,8–1,6 мм или 7-жильный 0,75–1,25 мм² |
| Подключение | клемма push-in, шлейф на 2 ответвления |
| Размеры | ø186×251 мм |
Как это работает и подключается
- Мощность выбирается поворотным переключателем на верхней стороне; у PE-304 два переключателя — для линии 100/70 В и для 8 Ом.
- PE-64 работает только на высокоомную линию, PE-304 — и на высокоомную, и на низкоомную.
Монтаж
- Крепление подвесом: в комплекте потолочная скоба, подвесной крючок, потолочная крышка и 4 самореза 4×16.
- Шнур можно удлинить до 5 м.
Примеры
Аэропорты, цеха, торговые центры
Подвес на тросе под высоким потолком: фоновая музыка и объявления.
Частые вопросы
Чем PE-304 отличается от PE-64?
Мощностью 30 Вт против 6 Вт, твитером, низкоомным выходом 8 Ом; масса 2,1 против 1,5 кг.
Нюансы и грабли
- PE-304: клемму 8 Ом не подключайте к высокоомной линии 100 или 70 В.
- Данные взяты из листа характеристик; монтажная инструкция и данные о защите (IP) отсутствуют.
