PJ-100W / PJ-200W — настенные громкоговорители 10 и 20 Вт на линии 50, 70 и 100 В для речи и фоновой музыки
Настенные громкоговорители с широкой полосой частот: PJ-100W — 10 Вт, динамик 12 см, PJ-200W — 20 Вт, 16 см. Встроенный трансформатор на линии 50, 70 и 100 В, клеммник под шлейф.
Модели семейства
PJ-100W10 Вт, динамик 12 см.
| Номинальная мощность | 10 Вт (линии 50, 70, 100 В) |
| Максимальная мощность | 15 Вт |
| Отводы (100 В) | 1 кОм — 10 Вт, 2 кОм — 5 Вт, 4 кОм — 2,5 Вт |
| Отводы (70 В) | 500 Ом — 10 Вт, 1 кОм — 5 Вт, 2 кОм — 2,5 Вт, 4 кОм — 1,25 Вт |
| Отводы (50 В) | 250 Ом — 10 Вт, 500 Ом — 5 Вт, 1 кОм — 2,5 Вт, 2 кОм — 1,25 Вт, 4 кОм — 0,63 Вт |
| Заводская настройка | 1 кОм |
| Уровень звукового давления | 92 дБ (1 м, 1 Вт, 1 кГц) |
| Частотный диапазон | 65 Гц – 15 кГц |
| Размеры (Ш×В×Г) | 160×200×195 мм |
| Масса | 1,8 кг |

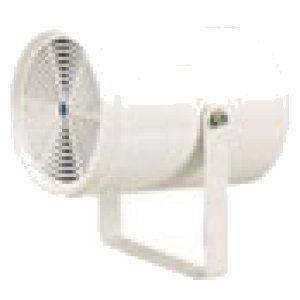

PJ-200W20 Вт, динамик 16 см.
| Номинальная мощность | 20 Вт (линии 50, 70, 100 В) |
| Максимальная мощность | 30 Вт |
| Отводы (100 В) | 500 Ом — 20 Вт, 1 кОм — 10 Вт, 2 кОм — 5 Вт |
| Отводы (70 В) | 250 Ом — 20 Вт, 500 Ом — 10 Вт, 1 кОм — 5 Вт, 2 кОм — 2,5 Вт |
| Отводы (50 В) | 125 Ом — 20 Вт, 250 Ом — 10 Вт, 500 Ом — 5 Вт, 1 кОм — 2,5 Вт, 2 кОм — 1,25 Вт |
| Заводская настройка | 500 Ом |
| Уровень звукового давления | 95 дБ (1 м, 1 Вт, 1 кГц) |
| Частотный диапазон | 50 Гц – 20 кГц |
| Размеры (Ш×В×Г) | 200×255×250 мм |
| Масса | 2,5 кг |
Общие данныеПараметры, общие для двух моделей.
| Корпус | ABS, цвет «слоновая кость»; кронштейн из стали SPCC того же цвета |
| Подключение | клеммник внутри, два ввода для параллельного (шлейфового) подключения |
| Применение | только внутри помещений, речь и фоновая музыка |
Как это работает и подключается
- Мощность задаётся клеммником: снимите крышку, отсоедините чёрный провод (HOT) и подключите на клемму нужного сопротивления и мощности по таблице. Белый провод — общий (COM).
- Для шлейфового подключения линию к следующему громкоговорителю пропускают через втулку B и фиксируют зажимом B, кабель для параллельного подключения в комплект не входит.
Монтаж
- Крепление на стену кронштейном; отверстия в кронштейне 2×ø11 мм и пазы 11×20 мм, расстояние между отверстиями 51+51 мм по чертежу в РЭ.
- Устанавливайте громкоговоритель только там, где основание выдержит его вес и вес кронштейна; нельзя вставать, садиться и вешаться на громкоговоритель.
Примеры
Речевые объявления и фоновая музыка
Широкий диапазон частот подходит и для пейджинга, и для музыки в помещениях.
Частые вопросы
Какие линии поддерживаются?
50, 70 и 100 В; в клеммнике есть и клемма 8 Ом, но в РЭ нет описания её использования, поэтому на линию 8 Ом не рассчитывайте.
Чем PJ-200W отличается от PJ-100W?
20 Вт вместо 10, динамик 16 см вместо 12, шире диапазон (50 Гц – 20 кГц) и крупнее корпус (2,5 кг).
Нюансы и грабли
- В РЭ указаны две «мощности»: номинальная 10 и 20 Вт, и максимальная 15 и 30 Вт — для расчёта линии берите номинальную.
- Не работайте долго с искажённым звуком — производитель считает это признаком неисправности и риском пожара.
- Громкоговорители рассчитаны только для установки внутри помещений.
