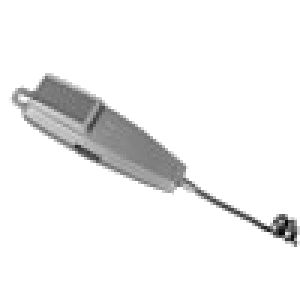

PM-222 / PM-222D / PM-222U — ручные динамические микрофоны для объявлений с кнопкой разговора

Ручные динамические однонаправленные микрофоны с кнопкой «нажми-говори» и фиксацией. PM-222D и PM-222U дополнительно управляют питанием усилителя и гонгом на расстоянии.

Модели семейства

PM-222Несимметричный выход 600 Ом, штекер телефонного типа (phone plug).

Тип	динамический, однонаправленный
Выходное сопротивление	600 Ом, несимметричный
Чувствительность	–47 дБ (1 кГц, 0 дБ = 1 В/Па)
Частотный диапазон	100 Гц – 10 кГц
Кабель	1-жильный экранированный, 2 м (в растянутом виде)
Разъём	phone plug
Масса	200 г
Размеры	44×160×38 мм

PM-222D / PM-222UС симметричным выходом 600 Ом и дистанционным управлением; D — разъём 5-pin DIN, U — без разъёма.

Тип	динамический, однонаправленный
Выходное сопротивление	600 Ом, симметричный
Чувствительность	–47 дБ (1 кГц, 0 дБ = 1 В/Па)
Частотный диапазон	100 Гц – 10 кГц
Кабель	2-жильный экранированный плюс 2-жильный, 2 м (в растянутом виде)
Разъём	PM-222D — 5-pin DIN; PM-222U — без разъёма
Дистанционный выключатель	контактный, связан с кнопкой разговора
Масса	200 г
Размеры	44×160×38 мм

Общие данныеПараметры, общие для всех исполнений.

Кнопка разговора	с размыканием, с фиксацией
Корпус	ABS, серый
Комплект	держатель микрофона, металлический крепёж держателя, 2 винта

Как это работает и подключается

Для объявления нажмите кнопку разговора; фиксация кнопки включает микрофон без удержания.
У PM-222D / PM-222U дистанционный контакт замыкается вместе с кнопкой разговора; провода: чёрный, красный, экран, белый, жёлтый (по схеме на 5-pin DIN).

Монтаж

Держатель микрофона крепится на стену металлическим крепежом и двумя винтами из комплекта.
Подключение к усилителю и дистанционное управление — по руководству усилителя.

Примеры

Общие объявления

Ручной микрофон «нажми-говори» для общих объявлений; при необходимости кнопку можно зафиксировать.

Управление усилителем и гонгом

PM-222D и PM-222U включают питание усилителя и гонг дистанционно — подробности и подключение в РЭ усилителя.

Частые вопросы

Чем PM-222 отличается от PM-222D?

У PM-222D симметричный выход и дистанционный контакт, разъём 5-pin DIN; у PM-222 — несимметричный выход и штекер phone plug.

Что значит U в PM-222U?

В тексте указано, что этот вариант поставляется без разъёма; других расшифровок нет.

Нюансы и грабли

PM-222U поставляется без разъёма — его заделывают под разъём аппаратуры.
Документ — одностраничная инструкция: данные о режимах работы с усилителями отсутствуют, нужна документация усилителя.
