RS-150 / RS-160 / RS-170 / RS-180 — вызывные абонентские пункты (substation) системы голосовой безопасности VS-900

Вызывные пункты с кнопкой и динамиком для системы VS-900 на линию 25 В: RS-150 — для помещений, RS-160 и RS-170 — антивандальные (RS-170 уличный), RS-180 — аварийный с лампой и выходом.

Абонентские пункты TOA RS-150 / RS-160 / RS-170 / RS-180

Модели семейства

RS-150Для помещений: кнопка из пластика, без покрытия.

Кнопка вызова	пластиковая
Масса	410 г

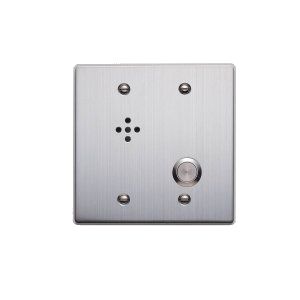

RS-160Антивандальный, для помещений: металлическая кнопка.

Кнопка вызова	металлическая
Масса	540 г

RS-170Антивандальный, уличный: металлическая кнопка и покрытие печатной платы.

Кнопка вызова	металлическая
Защитное покрытие	печатная плата
Масса	540 г

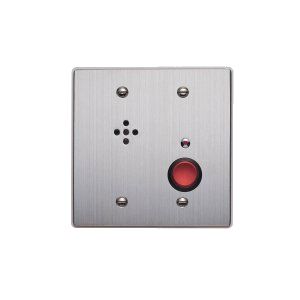

RS-180Аварийный пункт: с лампой вызова, выходом «открытый коллектор» и покрытием печатной платы.

Кнопка вызова	металлическая
Лампа вызова	есть
Выход	открытый коллектор, 24 В DC, 30 мА
Защитное покрытие	печатная плата
Масса	570 г

Общие данныеПараметры, общие для четырёх моделей.

Мощность / сопротивление	1 Вт; 625 Ом (1 Вт, 25 В)
Уровень звукового давления	82 дБ
Частотный диапазон	300 – 4 000 Гц (не менее 72 дБ)
Динамик	4 см, динамический, он же микрофон
Чувствительность как микрофона	–40 дБ ±3 дБ (0 дБ = 1 В/Па)
Температура окружающей среды	–10…+50 °C (без замерзания динамика и кнопки)
Корпус	нержавеющая сталь

Как это работает и подключается

Связь — методом «Talk-Back»: голос другой стороны слышен из динамика, свой голос уходит, только когда собеседник молчит; динамик работает как микрофон.
Какая станция вызывается с каждого пункта, задаётся при программировании системы.
Вызов с пункта можно автоматически прекращать по таймеру: 1–99 минут, включается в программировании; для аварийного пункта это не работает.
Выход RS-180 «открытый коллектор» срабатывает сразу после нажатия кнопки и держится, пока вызов не отменён; нагрузка (реле) подключается с диодом к внешнему питанию 24 В DC.

Монтаж

Монтаж на электромонтажную коробку на стене: глубокая коробка на два поста и переходное кольцо; крепёж — 4 винта No. 6-32 UNC × 18 из комплекта.
Подключение к VS-900RS (линия 25 В): проводники синий (HOT) и белый (COM) к динамику линии; у RS-180 дополнительно подключается внешнее реле.

Примеры

Вызов диспетчера

Нажатие кнопки вызывает назначенную в системе станцию (телефон), слышен короткий сигнал, затем связь голосом через динамик; у RS-180 лампа мигает до ответа и горит в разговоре.

Аварийный вызов

Любой пункт можно зарегистрировать как аварийный: его вызов получает приоритет. RS-180 к тому же включает внешнее реле через выход «открытый коллектор».

Частые вопросы

Чем RS-180 отличается от остальных?

Лампа вызова и выход «открытый коллектор» 24 В DC / 30 мА; он также может быть аварийным пунктом.

Какую линию использует?

Линию 25 В (625 Ом при 1 Вт).

Нюансы и грабли

Для оповещения (пейджинга) на пункты системе нужен внешний усилитель.
У пунктов нет собственного питания: работа только в системе VS-900.
Тексты — общее руководство VS-900 и краткая инструкция на пункты; электрические данные в основном из краткой инструкции.
