RU-2001 / RU-2002 — блоки дистанционного управления с микрофонным усилителем для микрофона PM-660D, RU-2002 с гонгом

Блоки с микрофонным усилителем для пейджингового микрофона PM-660D (5-pin DIN) на столе или на стене. Контактный выход следует за кнопкой микрофона; RU-2002 имеет встроенный гонг.

Блоки дистанционного управления TOA RU-2001 / RU-2002

Модели семейства

RU-2001Без гонга.

Питание	12–24 В DC или адаптер
Потребляемый ток	60 мА
Вход микрофона	–62 дБ, 600 Ом, несимметричный, гнездо 5-pin DIN
Выход	0 дБ, 600 Ом, симметричный, винтовые клеммы (шаг барьера 6,4 мм)
Контактный выход	30 В DC, менее 0,5 А
Размеры (Ш×В×Г)	124×42,5×159 мм
Масса	600 г

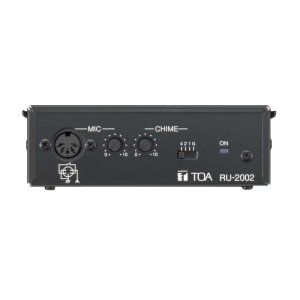

RU-2002Как RU-2001, плюс гонг (4-тональный, 2-тональный или одиночный).

Гонг	4-тональный, 2-тональный или одиночный, выбор переключателем
Регулятор	громкость гонга; «0» — гонг отключён
Остальное	как у RU-2001

Общие данныеПараметры, общие для двух моделей.

Совместимый микрофон	PM-660D
Корпус	сталь с покрытием, чёрный
Монтаж	на столе или на стене (кронштейн в комплекте), в том числе на розеточную коробку

Как это работает и подключается

Индикатор работы горит при нажатой кнопке микрофона с дистанционным выключателем.
Громкость микрофона — регулятор на передней панели; у RU-2002 — отдельный регулятор гонга и переключатель тона.
Для симметричного выхода снимите перемычку на выходных клеммах.
Питание: клеммы DC 12–24 В с током не менее 60 мА или вход адаптера; не используйте оба одновременно. Адаптер — 12–24 В DC, более 60 мА, штекер ø внутр. 2,1 мм × наружн. 5,5 мм × длина 9,5 мм, полярность любая.

Монтаж

Установка на стену: кронштейн из комплекта, при монтаже на розеточную коробку используйте боковые винты M3×6 блока; коробка и винты — отдельно.
Не подключайте сетевое напряжение к клеммам дистанционного выхода — это угрожает пожаром и ударом током.
Не ставьте блок во влажных и пыльных местах, на солнце и у нагревателей.

Примеры

Пейджинговый микрофон на столе или стене

Блок усиливает сигнал микрофона PM-660D и выдаёт его на микрофонный или линейный вход усилителя.

Включение внешнего оборудования вместе с микрофоном

Контактный выход замыкается при нажатии кнопки микрофона и включает оборудование с управляющим входом.

Частые вопросы

Какой микрофон нужен?

Пейджинговый PM-660D (5-pin DIN) с дистанционным выключателем.

Чем RU-2002 отличается от RU-2001?

Встроенным гонгом: 4-тональным, 2-тональным или одиночным.

Нюансы и грабли

Выход блока подключают к входу усилителя для микрофона или линейному.
Не используйте адаптер с другими параметрами питания: допустим только адаптер на 12–24 В DC и более 60 мА.
Документ — краткий лист; о настройке системы в нём ничего нет.
