TOA · оповещатели звуковые и речевые
SC-610 / SC-615 / SC-630 (и M), SC-615BS, SC-630TU, SC-651 — овальные рупорные громкоговорители для оповещения
Овальные рупорные громкоговорители 10–50 Вт для помещений и улицы, IP65: низкоомные и на линию 70/100 В с переключателем отводов; есть исполнения с EN 54-24 и UL 1480.
Модели семейства
Общие данныеСерия SC: рупор овальной формы улучшает разборчивость речи; кронштейн и весь внешний крепёж — нержавеющая сталь, рупор покрыт порошковой краской толщиной 50 мкм, раструб — алюминий.
| Степень защиты | IP65 |
| Полярность | Hot — чёрный, Com — белый (у SC-630TU две пары: Hot — чёрный и красный, Com — белый и зелёный) |
| Назначение | речевое оповещение и тональная сигнализация внутри и снаружи помещений |
| Диафрагма | термостойкая, не впитывает влагу и не меняет форму |
SC-610 / SC-610M10 Вт. SC-610 — низкоомный (8 Ом), SC-610M — на линию 100 В или 70 В с отводами трансформатора.
| Номинальная мощность | 10 Вт (при переносной установке — 5 Вт) |
| Сопротивление SC-610 | 8 Ом |
| Отводы SC-610M, линия 100 В | 1 кОм (10 Вт), 2 кОм (5 Вт), 3,3 кОм (3 Вт), 10 кОм (1 Вт) |
| Отводы SC-610M, линия 70 В | 500 Ом (10 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт), 3,3 кОм (1,5 Вт), 10 кОм (0,5 Вт) |
| Уровень звукового давления | 110 дБ (1 Вт, 1 м, пик 500–2 500 Гц) |
| Частотный диапазон | 315–12 500 Гц |
| Чувствительность как микрофона | −24 дБ на 1 кГц |
| Размеры (Ш×В×Г) | 172×161×188 мм |
| Масса | 1 кг (SC-610), 1,2 кг (SC-610M) |

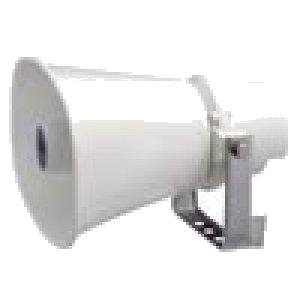

SC-615 / SC-615M15 Вт. SC-615 — 8 Ом, SC-615M — на линию 100 В или 70 В.
| Номинальная мощность | 15 Вт (при переносной установке — 10 Вт) |
| Сопротивление SC-615 | 8 Ом |
| Отводы SC-615M, линия 100 В | 670 Ом (15 Вт), 1 кОм (10 Вт), 2 кОм (5 Вт), 3,3 кОм (3 Вт) |
| Отводы SC-615M, линия 70 В | 330 Ом (15 Вт), 670 Ом (7,5 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт), 3,3 кОм (1,5 Вт) |
| Уровень звукового давления | 112 дБ (1 Вт, 1 м, пик 500–2 500 Гц) |
| Частотный диапазон | 280–12 500 Гц |
| Чувствительность как микрофона | −22 дБ на 1 кГц |
| Размеры (Ш×В×Г) | 222×179×234 мм |
| Масса | 1,1 кг (SC-615), 1,3 кг (SC-615M) |

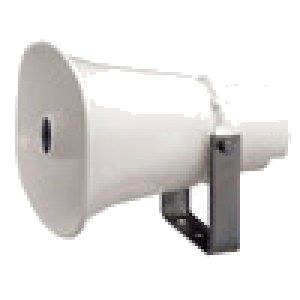

SC-630 / SC-630M30 Вт. SC-630 — 8 Ом, SC-630M — на линию 100 В или 70 В.
| Номинальная мощность | 30 Вт (при переносной установке — 15 Вт) |
| Сопротивление SC-630 | 8 Ом |
| Отводы SC-630M, линия 100 В | 330 Ом (30 Вт), 670 Ом (15 Вт), 1 кОм (10 Вт), 2 кОм (5 Вт) |
| Отводы SC-630M, линия 70 В | 170 Ом (30 Вт), 330 Ом (15 Вт), 670 Ом (7,5 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт) |
| Уровень звукового давления | 113 дБ (1 Вт, 1 м, пик 500–2 500 Гц) |
| Частотный диапазон | 250–10 000 Гц |
| Чувствительность как микрофона | −20 дБ на 1 кГц |
| Размеры (Ш×В×Г) | 285×227×277 мм |
| Масса | 1,7 кг (SC-630), 2 кг (SC-630M) |
SC-615BS15 Вт на линию 70/100 В для систем речевого оповещения о пожаре: сертификат EN 54-24 и ISO 7240-24, соответствие BS 5839-8.
| Номинальная мощность | 15 Вт (линии 100 В и 70 В) |
| Отводы, линия 100 В | 670 Ом (15 Вт), 1 кОм (10 Вт), 2 кОм (5 Вт), 3,3 кОм (3 Вт) |
| Отводы, линия 70 В | 330 Ом (15 Вт), 670 Ом (7,5 Вт), 1 кОм (5 Вт), 2 кОм (2,5 Вт), 3,3 кОм (1,5 Вт) |
| Чувствительность | 109 дБ (1 Вт, 1 м, пик 500–2 500 Гц); 100 дБ (1 Вт, 1 м, розовый шум 100–10 000 Гц); 88 дБ (1 Вт, 4 м) |
| Максимальный уровень | 110 дБ (15 Вт, 1 м); 98 дБ (15 Вт, 4 м) |
| Частотный диапазон | 315–12 500 Гц |
| Угол охвата по горизонтали | 360° (500 Гц), 160° (1 000 Гц), 85° (2 000 Гц), 45° (4 000 Гц) |
| Угол охвата по вертикали | 360° (500 Гц), 200° (1 000 Гц), 115° (2 000 Гц), 60° (4 000 Гц) |
| Условия | тип среды B (улица), −20…+55 °C, IP65 |
| Подключение | винтовая клеммная колодка (стеатит) со шлейфом; ввод PG 13.5, термопредохранитель 84 °C |
| Размеры (Ш×В×Г) | 172×195×229 мм |
| Масса | 1,5 кг |
SC-630TU30 Вт на линию 25 или 70 В, сертификаты UL 1480 UUMW и ULC-S541, расширенный температурный диапазон; можно использовать как микрофон для обратной связи.
| Номинальная мощность | 30 Вт |
| Отводы, линия 70 В | 170 Ом (30 Вт), 330 Ом (15 Вт), 650 Ом (7,5 Вт) |
| Отводы, линия 25 В | 21 Ом (30 Вт), 42 Ом (15 Вт), 170 Ом (3,9 Вт), 330 Ом (2,1 Вт), 650 Ом (1,1 Вт) |
| Уровень звукового давления | 113 дБ (1 Вт, 1 м, пик 500–2 500 Гц) |
| Частотный диапазон | 250–10 000 Гц |
| Температура эксплуатации | −40…+66 °C |
| Кабель | 4-жильный, диаметр 4,8 мм, длина 600 мм |
| Размеры (Ш×В×Г) | 285×227×277 мм |
| Масса | 2 кг |
SC-65150 Вт, низкоомный (16 Ом), для открытых площадок; кронштейн и держатель стальные с порошковым покрытием.
| Номинальная мощность | 50 Вт (при переносной установке — 30 Вт) |
| Сопротивление | 16 Ом |
| Чувствительность | 109 дБ (1 Вт, 1 м) |
| Частотный диапазон | 250–6 000 Гц |
| Угол охвата на 2 кГц (−6 дБ) | 55° по горизонтали, 45° по вертикали |
| Температура эксплуатации | −20…+55 °C (без конденсата) |
| Размеры (Ш×В×Г) | 430×297,5×327 мм |
| Масса | 3,4 кг |
Как это работает и подключается
- Выберите исполнение по типу линии: SC-610/615/630 — низкоомные 8 Ом, SC-610M/615M/630M — на линию 70 В или 100 В, SC-615BS — на 70/100 В, SC-630TU — на 25/70 В, SC-651 — 16 Ом.
- На исполнениях «M» отвод выбирается переключателем на панели без разборки корпуса: 4 положения для линии 100 В и 5 положений для 70 В. Положение OFF защищает от повреждения при ошибочной установке.
- Соблюдайте полярность: Hot — чёрный провод, Com — белый (у SC-630TU Hot — чёрный и красный, Com — белый и зелёный).
- У SC-630TU сопротивление выбирается селектором по таблице отводов для 25 В или 70 В; с завода трансформатор подключён по схеме, указанной в листе данных.
- У SC-615BS отвод задаётся поворотным переключателем на задней стороне; клеммная колодка допускает шлейфовое подключение (ввод PG 13.5 с завода один, второй можно добавить).
Монтаж
- Громкоговорители крепятся на стену, столб или потолок штатным кронштейном; вместо него можно использовать поворотный кронштейн YS-151S (опция).
- SC-630TU при установке на улице рекомендуется размещать под крышей или навесом, не под прямым дождём и снегом; избегайте мест с сильной вибрацией и масляного загрязнения.
- SC-615BS: наружный диаметр кабеля для ввода PG 13.5 — 8–12,5 мм; без шлейфа допустимо сечение 0,8–10 мм² (моножила) и 0,8–8 мм² (7 жил), со шлейфом — 0,8–2,5 мм² и 0,8–1,5 мм².
- SC-651 и SC-630TU поставляются с кабелем длиной 600 мм; у SC-610/615/630 кабель также 600 мм диаметром 6 мм.
Примеры
Улица, цеха, склады, парковки
Рупорные громкоговорители для открытых и шумных мест: IP65, алюминиевый раструб, нержавеющий крепёж. Для длинных линий берите исполнения «M» на 70/100 В.
Речевое оповещение о пожаре
SC-615BS сертифицирован по EN 54-24 и ISO 7240-24 и соответствует BS 5839-8; SC-630TU — по UL 1480 UUMW и ULC-S541.
Двусторонняя связь
Громкоговорители SC-610/615/630 имеют заявленную чувствительность как микрофона, а SC-630TU по описанию подходит для переговорной связи (talk-back).
Частые вопросы
Чем SC-610 отличается от SC-610M?
SC-610 — низкоомный громкоговоритель на 8 Ом, SC-610M — на линию 100 В или 70 В с набором отводов трансформатора. То же для 615/615M и 630/630M.
Можно ли использовать как микрофон?
В документе указана чувствительность в режиме микрофона: −24 дБ (SC-610), −22 дБ (SC-615), −20 дБ (SC-630) на 1 кГц. SC-630TU по описанию годится для переговорной связи.
Какой температурный диапазон?
SC-610/615/630, SC-615BS и SC-651 — −20…+55 °C (без конденсата); SC-630TU — −40…+66 °C.
Нюансы и грабли
- SC-615BS: никогда не подключайте отвод 330 Ом к линии 100 В — это прямо запрещено примечанием в документе.
- В таблице отводов SC-630TU для линии 70 В в документе опечатка «330 kΩ (15 W)»: по схеме подключения и остальным значениям это отвод 330 Ом.
- В описании SC-615BS стандарт назван то ISO 7230-24, то ISO 7240-24; при оформлении проекта сверяйтесь с сертификатом (Certificate No. 0359-CPD-0109).
- При переносной установке (Mobile Mount) допустимая мощность ниже номинальной: 5 Вт у SC-610, 10 Вт у SC-615, 15 Вт у SC-630 и 30 Вт у SC-651.
- Не ставьте громкоговорители в конденсирующейся среде: диапазон эксплуатации указан «без конденсации».
Документация
- TOA — спецификация SC-610/615/630 и M
- TOA — спецификация SC-615BS
- TOA — спецификация SC-630TU
- TOA — спецификация SC-651
