SR-A12L / SR-A12S / SR-A12LWP / SR-A12SWP / SR-A18B — модули линейного массива Type A и сабвуфер

Двухполосные модули линейного массива (30 см + два компрессионных драйвера) с вертикальной направленностью 5° или 15° и сабвуфер 46 см для стационарных систем; WP-версии — IPX4.

Модели семейства

Общие данныеСерия Type A: управление фронтом волны даёт равномерное звуковое поле без интерференции; питание раздельное (многоусилительное) по каналам LOW и HIGH через цифровой процессор. Обслуживание драйверов — с задней стороны корпуса.

Конструкция	фазоинверторный (bass-reflex)
Мощность (непрерывная программная)	НЧ 450 Вт, ВЧ 180 Вт
Сопротивление	НЧ 8 Ом, ВЧ 16 Ом
Частотный диапазон	50 Гц – 20 кГц при рекомендованных настройках процессора DP-SP3
Частота раздела	1 кГц при рекомендованных настройках процессора DP-SP3
Динамики	НЧ — конус 30 см; ВЧ — рупор с управлением фронтом волны 90° по горизонтали + 2 компрессионных драйвера
Соединение между модулями	угловые пластины Joint plate (в комплекте), угол перекрытия 0–5° с шагом 1°

SR-A12L / SR-A12LWPДальнобойный модуль, вертикальная направленность 5°; WP — защита от брызг IPX4, для установки под навесом.

Чувствительность	НЧ 98 дБ (1 Вт, 1 м), ВЧ 110 дБ (1 Вт, 1 м)
Направленность	по горизонтали 90°, по вертикали 5°
Размеры (Ш×В×Г)	740×433×469 мм
Масса	49 кг (SR-A12L), 51 кг (SR-A12LWP), с принадлежностями
Подключение SR-A12L	винтовая клемма M4 + 2 разъёма Neutrik NL4MPXX
Подключение SR-A12LWP	кабель диаметром 8,6 мм, 4 жилы по 1,25 мм², длина 3 м
Температура и защита SR-A12LWP	−10…+50 °C, IPX4

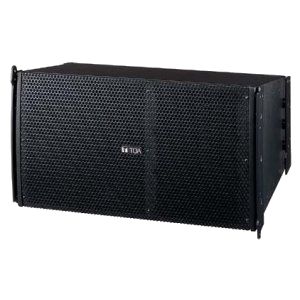

SR-A12S / SR-A12SWPМодуль ближнего действия, вертикальная направленность 15°; WP — IPX4.

Чувствительность	НЧ 98 дБ (1 Вт, 1 м), ВЧ 109 дБ (1 Вт, 1 м)
Направленность	по горизонтали 90°, по вертикали 15°
Размеры (Ш×В×Г)	740×433×467 мм
Масса	47 кг (SR-A12S), 48 кг (SR-A12SWP), с принадлежностями
Подключение SR-A12S	винтовая клемма M4 + 2 разъёма Neutrik NL4MPXX
Подключение SR-A12SWP	кабель диаметром 8,6 мм, 4 жилы по 1,25 мм², длина 3 м
Температура и защита SR-A12SWP	−10…+50 °C, IPX4

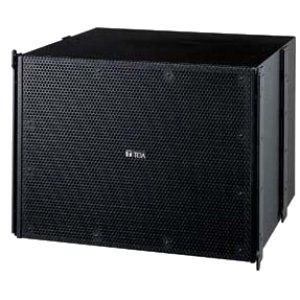

SR-A18BСабвуфер 46 см для использования с SR-A12L и SR-A12S; уличного варианта нет.

Мощность (непрерывная программная)	720 Вт
Сопротивление	8 Ом
Чувствительность	95 дБ (1 Вт, 1 м)
Частотный диапазон	40–400 Гц (с процессором DP-SP3)
Частота раздела	80 Гц (с процессором DP-SP3)
Динамик	конус 46 см
Подключение	винтовая клемма M4 + 2 разъёма Neutrik NL4MPXX (вход INPUT и проход THROUGH)
Размеры (Ш×В×Г)	740×573×698 мм
Масса	66 кг

Как это работает и подключается

Схема сигнала: микшер или предусилитель → цифровой процессор → усилители мощности; каналы LOW и HIGH каждого модуля питаются отдельными каналами усилителя, у SR-A18B — один вход INPUT.
Рекомендуемые параметры процессора приведены в разделе 8 РЭ (отдельно для систем из SR-A12 и для систем SR-A12 + SR-A18B); процессор — DP-SP3.
Разъёмы: у SR-A12L/12S контакты 1+/1− — LOW, 2+/2− — HIGH; у SR-A18B 1+/1− — INPUT, 2+/2− — THROUGH. Клемма и разъёмы соединены параллельно, подключаться можно к любому.
У WP-версий цвета жил кабеля: зелёный — LOW (+), чёрный — LOW (−), красный — HIGH (+), белый — HIGH (−).
Угол перекрытия между модулями равен углу раскрытия корпусов сзади; задаётся отверстиями в угловой пластине: 0–5° с шагом 1°.

Монтаж

Подвес — только через раму SR-RF12 (внутри помещений) или SR-RF12WP (WP-модули под навесом); на одну раму не более 8 модулей, SR-A18B считается за 1,5.
Стек — на раме SR-RF12 на колёсах: не более 5,5 модуля (SR-A18B = 1,5), смещение модулей спереди или сзади от рамы — не более 10 см. Колёса и крепёж в комплект не входят: диаметр от 100 мм, шаг отверстий 71×71 мм, верхняя пластина 95×95 мм, болты M10, нагрузка на колесо не менее 50% общей массы рамы и модулей, стопор обязателен.
Рама SR-RF12: максимум в подвесе — 8, в стеке — 5,5 модуля; размеры 728×164×800 мм, масса 22 кг. Рама SR-RF12WP — нержавеющая сталь, до 8 модулей в подвесе.
Болты угловых пластин затягивайте моментом 300–350 кг·см, только штатными болтами из комплекта.
Наклон нижнего модуля вниз в стеке: с угловыми пластинами из комплекта 0–5°; с пластиной SR-TP12 — 10–15° (к раме) или 0–15° (к сабвуферу).
Подвешивайте систему вертикально минимум за две точки слева и справа; чем дальше точка подвеса смещена назад, тем больше угол вниз; при необходимости добавьте растяжки, но не нагружайте их весом корпуса.
WP-модули: установка под навесом; воздушное отверстие внизу, рупор смотрит вправо; верхняя панель наклонена на 0–50° вниз; используйте раму SR-RF12WP, не подвешивайте её на тросах — крепите к конструкции крепёжными элементами; проверяйте периодически.

Примеры

Стационарные системы озвучивания больших помещений

По описанию производителя, Type A — для долговременных установок, где акустика сложная; дальнобойные SR-A12L сочетаются с SR-A12S для ближней зоны.

Пример сборки из РЭ

Подвес: четыре SR-A12L, два SR-A12S и один SR-A18B — общая вертикальная направленность 43° при углах перекрытия 4°, 2° и 1°; горизонтальная — 90°.

Частые вопросы

Чем SR-A12L отличается от SR-A12S?

Вертикальной направленностью: 5° (дальнобойный) и 15° (ближняя зона). Горизонтальная у обоих 90°.

Сколько модулей можно собрать?

В подвесе — до 8 на раму (SR-A18B считается за 1,5), в стеке — до 5,5.

Какую защиту имеют WP-версии?

IPX4, рабочая температура −10…+50 °C; устанавливать нужно под навесом.

Нюансы и грабли

Установку, особенно подвес, поручайте дилеру: неверный монтаж ведёт к падению модулей. Устанавливайте вдвоём и более.
SR-TP12 нельзя использовать для соединения модулей между собой, для соединения сабвуфера с рамой и в подвесных системах.
WP-версии — только защита от брызг (IPX4): прямое попадание дождя и ветра, а также снег на корпусе недопустимы; в снежных районах принимайте меры против налипания снега.
Уличного сабвуфера в линейке нет (SR-A18B — только для помещений): для наружной установки он не предусмотрен.
Документы расходятся: в РЭ — клеммы M4 с шагом 10 мм, разъём NL4MPXX, процессор DP-SP3; в листе спецификаций — M5 с шагом 12,2 мм, NL4MP, процессор DP-0206. Основной источник — РЭ.
