SR-C8L / SR-C8S / SR-C15B и WP-версии — компактные модули линейного массива Type C с сабвуфером

Двухполосные модули линейного массива 20 см + два драйвера (5° или 15° по вертикали, 110° по горизонтали) и сабвуфер 38 см; WP-версии IPX4; питание от одного или двух усилителей.

Модели семейства

Общие данныеСерия Type C: управление фазовым фронтом волны, каждая модель есть и в обычном, и в брызгозащищённом (WP, IPX4) исполнении. Драйверы НЧ и ВЧ меняются с задней стороны корпуса. Модули SR-C8 по умолчанию настроены на двухусилительное включение, переводятся на один усилитель переключением внутреннего разъёма.

Конструкция	фазоинверторный (bass-reflex)
Угол перекрытия соседних модулей	0–5° с шагом 1°
Подключение обычных версий	винтовая клемма M5 (шаг между перегородками 12,2 мм) и 2 разъёма Neutrik NL4MP
Подключение WP-версий	прямой кабель диаметром 8,6 мм, 4 жилы по 1,25 мм², длина 3 м
Температура и защита WP	−10…+50 °C, IPX4

SR-C8L / SR-C8LWPДальнобойный модуль: НЧ 20 см, ВЧ-рупор 110°×5° и два компрессионных драйвера.

Мощность	непрерывная программная 360 Вт (один усилитель); НЧ 360 Вт и ВЧ 180 Вт (два усилителя)
Сопротивление	16 Ом (один усилитель); НЧ 16 Ом, ВЧ 16 Ом (два усилителя)
Чувствительность	98 дБ (один усилитель); НЧ 95 дБ, ВЧ 110 дБ (два усилителя), 1 Вт, 1 м
Частотный диапазон	65–20 000 Гц при рекомендованных настройках процессора
Частота раздела	1 600 Гц
Направленность	по горизонтали 110°, по вертикали 5°
Размеры (Ш×В×Г)	526,6×293×296 мм
Масса	17 кг

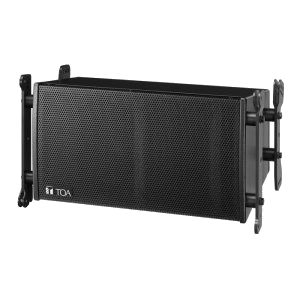

SR-C8S / SR-C8SWPМодуль ближнего действия: те же компоненты, рупор 110°×15°.

Мощность	непрерывная программная 360 Вт (один усилитель); НЧ 360 Вт и ВЧ 180 Вт (два усилителя)
Сопротивление	16 Ом
Чувствительность	98 дБ (один усилитель); НЧ 95 дБ, ВЧ 110 дБ (два усилителя), 1 Вт, 1 м
Частотный диапазон	65–20 000 Гц при рекомендованных настройках процессора
Частота раздела	1 600 Гц
Направленность	по горизонтали 110°, по вертикали 15°
Размеры (Ш×В×Г)	526,6×293×294 мм
Масса	16 кг

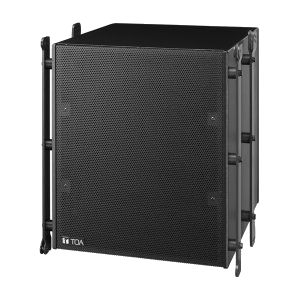

SR-C15B / SR-C15BWPСабвуфер 38 см для SR-C8L и SR-C8S; в подвесе и стеке считается за два модуля.

Мощность	непрерывная программная 450 Вт
Сопротивление	8 Ом
Чувствительность	93 дБ (1 Вт, 1 м)
Частотный диапазон	40–400 Гц при рекомендованных настройках процессора
Частота раздела	125 Гц
Динамик	конус 38 см
Размеры (Ш×В×Г)	526,6×594,8×550 мм
Масса	41 кг (с кронштейнами)

Как это работает и подключается

Рекомендуется двухусилительное подключение (каналы LOW и HIGH) через цифровой процессор DP-SP3 (в листе указан DP-0206).
Перевод SR-C8 на один усилитель: снять задний входной щиток (4 винта), вытянуть жгут, переключить два разъёма так, чтобы помеченные и непомеченные половины совпали, поставить щиток на место и наклеить комплектные наклейки.
Угол перекрытия соседних модулей задаётся отверстиями на задней стороне; он равен углу раскрытия корпусов сзади: 0–5° с шагом 1°.
В WP-версиях сабвуфера входом служат зелёный (Input +) и чёрный (Input −), красный и белый не подключаются; у SR-C8WP: зелёный — LOW (+), чёрный — LOW (−), красный — HIGH (+), белый — HIGH (−).

Монтаж

Подвес — на раме SR-RF8 (WP — SR-RF8WP): до 12 модулей на раму, SR-C15B считается за два; сабвуфер ставится в самое верхнее положение (под рамой). Подвесные тросы и карабины в комплект не входят.
Кластерный кронштейн SR-CL8 позволяет подвесить до 4 модулей вертикально или горизонтально; сабвуфер на нём подвесить нельзя.
Стек — на раме SR-RF8 на колёсах (колёса в комплект не входят: диаметр от 100 мм, шаг 71×71 мм, площадка 95×95 мм, болты M10, нагрузка на колесо более 50% общей массы, стопор обязателен): до 8 модулей, сабвуфер считается за два и ставится самым нижним; выступ корпуса за раму — не более 10 см.
При стеке 6 и более модулей обязательна опорная скоба SR-SB8; винт-регулятор выставьте так, чтобы он выступал примерно на 30 мм над скобой.
Нижний модуль (кроме сабвуфера) можно наклонить ещё на 5–15° кронштейном SR-TP8.
WP-версии: воздушное отверстие вниз, верхняя панель под углом 0–50° вниз; ставьте под навесом, не под прямым дождём и снегом.

Примеры

Постоянная установка в помещении

Модули SR-C8L и SR-C8S можно собирать в линейный массив с любым сочетанием углов; пример из РЭ: четыре SR-C8L, два SR-C8S и один SR-C15B в подвесе дают общий вертикальный угол 43° при горизонтальном 110°.

Под навесом снаружи

WP-версии допускают установку под навесом; в бассейнах и местах с коррозией ставить нельзя.

Частые вопросы

Можно ли питать модуль одним усилителем?

Да, SR-C8 переводится на один усилитель переключением внутренних разъёмов; тогда мощность — 360 Вт, сопротивление — 16 Ом.

Сколько модулей можно собрать?

В подвесе до 12 на раму SR-RF8 (SR-C15B считается за два), в стеке до 8.

Нюансы и грабли

Обычные версии (без WP) — только для помещений: на улице детали быстро стареют, есть риск падения и поражения током при дожде.
WP-версии — защита от брызг (IPX4), но не от прямого дождя и снега; не ставьте их в ванных, бассейнах и у моря.
SR-TP8 не используйте для соединения модулей между собой, для соединения сабвуфера с рамой и в подвесных системах.
Монтаж подвеса поручайте дилеру; устанавливайте вдвоём и более; крепёж — по основанию потолка или стены.
В РЭ SR-C15B таблица ТТХ отсутствует (отсылка к библиотеке данных); значения в карточке взяты из листа спецификаций, где указан процессор DP-0206, а в РЭ — DP-SP3.
