SR-F04 / SR-F08 — двухполосные пассивные акустические системы для постоянной и временной установки в помещениях
Компактные двухполосные пассивные колонки 8 Ом в фанерном корпусе (SR-F04 — 2×10 см, SR-F08 — 20 см); разъёмы Neutrik и клемма, крепление на стену, потолок, трубу и стойку.
Модели семейства
Общие данныеСерии SR-F04 и SR-F08 имеют встроенный пассивный кроссовер, ВЧ-драйвер с рупором постоянной направленности (CD), корпус из берёзовой фанеры с полимочевинным покрытием. Только для помещений.
| Конструкция | двухполосная, пассивная, фазоинверторная |
| Сопротивление | 8 Ом |
| Входы | 2 разъёма Neutrik NL4MPXX и винтовая клемма M4 (шаг 9,8 мм), соединены параллельно; ответный разъём — Neutrik NL4FX |
| Корпус | берёзовая фанера, чёрная, покрытие из полимочевины; решётка — стальная, чёрная |
| Кронштейны (опция) | HY-B0801 (труба), HY-C0801 (потолок), HY-W0801 (стена), HY-WM04/HY-WM08 (малозаметный настенный), стойка ST-34B |
SR-F04НЧ — два динамика 10 см, ВЧ — драйвер с CD-рупором, коническая направленность 70°.
| Мощность | непрерывный розовый шум 80 Вт, непрерывная программа 240 Вт |
| Чувствительность | 88 дБ (1 Вт, 1 м) |
| Частотный диапазон | 80 Гц – 20 кГц |
| Частота раздела | 3 кГц |
| Направленность | 70° коническая |
| Размеры (Ш×В×Г) | 165×400×177 мм |
| Масса | 5,8 кг |

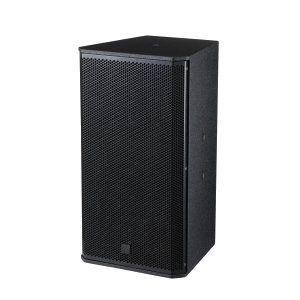

SR-F08НЧ — динамик 20 см, ВЧ — драйвер с CD-рупором 90°×60°; рупор поворачивается на 90°.
| Мощность | непрерывный розовый шум 120 Вт, непрерывная программа 360 Вт |
| Чувствительность | 91 дБ (1 Вт, 1 м) |
| Частотный диапазон | 65 Гц – 20 кГц |
| Частота раздела | 1,5 кГц |
| Направленность | по горизонтали 90°, по вертикали 60° (при повороте рупора на 90° — 60° по горизонтали и 90° по вертикали) |
| Размеры (Ш×В×Г) | 249×450×243 мм |
| Масса | 11 кг |
Как это работает и подключается
- Подключайте усилитель к винтовой клемме или разъёму Neutrik NL4MPXX (контакты 1+/1− — сигнал на колонку; контакты 2 не используются). Клемма и разъёмы соединены параллельно, можно использовать любой.
- Две колонки можно включить параллельно каскадом, но тогда усилитель должен работать на нагрузку 4 Ом и меньше; подключение к выходу с нагрузкой выше 4 Ом может вывести усилитель из строя.
- Для более чёткого и динамичного звучания можно добавить DSP-процессор. SR-F04: HPF 12 дБ на 60 Гц (Q 0,900), PEQ 140 Гц −4,0 дБ (Q 2,215), 1,4 кГц −3,0 дБ (Q 4,318), 4,75 кГц −1,5 дБ (Q 1,414). SR-F08: HPF 12 дБ на 60 Гц (Q 1,432), PEQ 200 Гц −5,0 (Q 1,850), 1,25 кГц −2,0 (Q 2,871), 2,50 кГц −2,0 (Q 2,871), 7,75 кГц −1,5 (Q 3,450).
- SR-F08: чтобы изменить зону охвата, снимите решётку (винты), открутите винты крепления рупора, поверните рупор на 90° и соберите обратно.
Монтаж
- При креплении на стену, потолок или трубу обязательно ставьте страховочный трос: трос, рым-болты и шайбы в комплект не входят. Длина рым-болта — более 25 мм (F04) и более 30 мм (F08).
- Подбирайте анкеры и болты под материал основания; кронштейны и страховка должны выдерживать вес колонки с кронштейном: SR-F04 с кронштейнами — от 7,3 до 11,1 кг, SR-F08 — от 12,8 до 17,2 кг по таблицам РЭ.
- Кронштейны: вертикальная ориентация — HY-UV04 (F04) / HY-UV08 (F08) с HY-W0801 (стена), HY-C0801 (потолок), HY-B0801 (труба); горизонтальная — HY-UH04 / HY-UH08; можно крепить прямо на стену или потолок только универсальным кронштейном HY-UH04/UH08.
- С кронштейном HY-WM04 (F04) поворот колонки ограничен 90° влево–вправо и 30° вниз; с HY-WM08 (F08) — 60° влево–вправо и 30° вниз.
- На стойку: SR-F04 — с адаптером HY-ST04 на стойку ST-34B или любую стойку с трубой ø35 мм; SR-F08 — на ST-34B с кронштейном из комплекта стойки.
- Не устанавливайте в плохо вентилируемых помещениях бассейнов: кронштейн корродирует.
Примеры
Постоянная и временная установка в помещении
По описанию производителя, колонки рассчитаны на постоянные и временные установки внутри помещений: высокая мощность и качественный звук.
Незаметный монтаж
С настенным кронштейном HY-WM04 (F04) или HY-WM08 (F08) крепление почти не видно — подходит там, где важен внешний вид интерьера.
Частые вопросы
Можно ли использовать на улице?
Нет: РЭ предписывает только установку внутри помещений; на улице детали стареют, колонка может упасть.
Как поменять охват у SR-F08?
Повернуть рупор на 90°: охват изменится с 90°×60° на 60°×90° (горизонталь × вертикаль).
Нюансы и грабли
- Системы только для помещений: на улице детали стареют, колонка может упасть, а под дождём есть риск поражения током.
- Не ставьте колонку на нестабильное основание и в места с постоянной вибрацией; монтаж только указанными кронштейнами.
- Не вешайте на колонку предметы и не используйте её как опору; не эксплуатируйте долго с искажённым звуком — перегрев и риск пожара.
- В РЭ SR-F08 в списке опций указаны HY-B0801, HY-UH04, HY-UV04, HY-WM04, HY-W0801, а в разделе монтажа — кронштейны HY-UV08, HY-UH08, HY-WM08: это опечатка в списке, для F08 используйте серию 08. В РЭ SR-F04 в строках горизонтальной ориентации повторён HY-UV04 вместо HY-UH04.
