SR-F05 / SR-M05L / SR-M05R — трапециевидная широкополосная акустическая система и напольные мониторы
Трапециевидная широкополосная колонка SR-F05 (НЧ 25 см, титановый ВЧ-драйвер, рупор 90°×40°) и зеркальная пара напольных мониторов SR-M05L/R для звукоусиления; корпус из МДФ 18 мм.
Модели семейства
Общие данныеСистема создана для рынка звукоусиления: высокая мощность, тяжёлая конструкция. Встроенная пассивная схема позволяет питать колонку одним усилителем (только вместе с цифровым процессором).
| Низкочастотный динамик | 25 см (10"), магнит диаметром 180 мм |
| Высокочастотный драйвер | мощный, с титановой диафрагмой |
| Корпус | МДФ толщиной 18 мм, стойкое к ударам полиуретановое покрытие |
| Усилитель | мощность выхода более 300 Вт на канал на 8 Ом; при параллельном включении двух колонок — более 450 Вт на канал на 4 Ом |
SR-F05Компактная трапециевидная широкополосная система: основная или вспомогательная; ВЧ-рупор постоянной направленности 90°×40°.
| Направленность | 90° по горизонтали, 40° по вертикали |
| Установка | на стойке (ST-34B, опция) без дополнительных деталей; на потолок, стену и потолочную трубу — монтажными комплектами (опция) |
| Входы | разъёмы Neutrik NL4MPXX и винтовая клемма для стационарных установок |

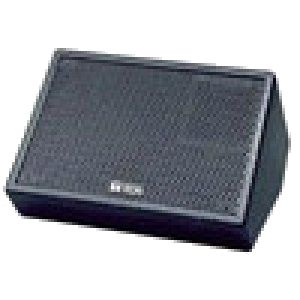

SR-M05L / SR-M05RНапольные мониторы (сцена), левая и правая симметричные; рупор постоянной направленности 40°×40°.
| Направленность | 40° по горизонтали, 40° по вертикали |
| Установка | только на ровный пол |
| Входы | разъёмы Neutrik NL4MPXX |
Как это работает и подключается
- Колонка питается от одного усилителя через цифровой процессор; параметры процессора приведены в РЭ (фильтры HPF 12 дБ на 63 Гц, ряд PEQ).
- Вход — любой из параллельно соединённых разъёмов Neutrik NL4MPXX (контакты 1+/1− — сигнал) или винтовая клемма (SR-F05); ответный разъём — Neutrik NL4FC.
- Две колонки можно включить параллельно каскадом; выход усилителя должен быть более 450 Вт на канал на нагрузку 4 Ом.
Монтаж
- SR-M05L/R ставят только на ровный пол: настройки процессора рассчитаны на такую установку, при подъёме над полом заданное звучание не обеспечивается.
- SR-F05 можно ставить на стойку ST-34B; при использовании комплектов (опция) — на потолок, стену и потолочную трубу.
Примеры
Звукоусиление и сцена
SR-F05 — основная или вспомогательная колонка, SR-M05L/R — напольные мониторы; в таблице настроек процессора для SR-F05 также упомянут вариант «SR-F05 + SR-L05».
Частые вопросы
Чем SR-M05L отличается от SR-M05R?
Это зеркальные (симметричные) модели напольных мониторов — левая и правая.
Нюансы и грабли
- При выходной мощности усилителя ниже 300 Вт на канал (8 Ом) колонка не раскроет полную мощность.
- В РЭ нет таблицы характеристик (мощность, чувствительность, частотный диапазон, масса): есть отсылка к библиотеке TOA DATA Library; габариты даны только на рисунке. Эти данные в карточку не вносились.
- Питание от одного усилителя допускается только вместе с цифровым процессором — это прямое требование РЭ.
Документация
- TOA — руководство по эксплуатации SR-F05/M05L/M05R
