TOA · оповещатели звуковые и речевые
SR-F09 / SR-L09 / SR-L05 — широкополосная акустическая система 30 см и сабвуферы для мобильного звукоусиления
Мощная пассивная колонка SR-F09 (НЧ 30 см, рупор 60°×40°, 600 Вт программа) и сабвуферы SR-L09 и SR-L05 для концертного звукоусиления; подвес только для SR-F09, работа с процессором DP-SP3.
Модели семейства
SR-F09Колонка с внутренним пассивным фильтром, питается от одного усилителя; перекладкой внутренних разъёмов переводится на двухусилительное включение. Подвесная фурнитура сверху и снизу, на дне гайки под стойку.
| Мощность | непрерывный розовый шум 200 Вт, непрерывная программа 600 Вт |
| Сопротивление | 8 Ом |
| Чувствительность | 100 дБ (1 Вт, 1 м) |
| Частотный диапазон | 70 Гц – 20 кГц (при настройках процессора DP-SP3) |
| Частота раздела | 1 кГц (при настройках процессора DP-SP3) |
| Динамики | НЧ 30 см (конус); ВЧ — рупор постоянной направленности 60° по горизонтали и 40° по вертикали с компрессионным драйвером |
| Входы | 2 разъёма Neutrik NL4MP и винтовая клемма M4 (шаг 10 мм) |
| Размеры (Ш×В×Г) | 390×619×364 мм |
| Масса | 35 кг |

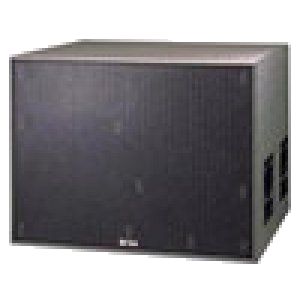

SR-L09Сабвуфер с двумя динамиками 38 см; после переключения внутренних разъёмов его два динамика получают раздельные входы LEFT и RIGHT.
| Мощность | непрерывный розовый шум 300 Вт, непрерывная программа 900 Вт |
| Сопротивление | 4 Ом |
| Чувствительность | 96 дБ (1 Вт, 1 м) |
| Частотный диапазон | 35 Гц – 1 кГц |
| Частота раздела | 125 Гц (при настройках процессора DP-SP3) |
| Динамики | НЧ 38 см × 2 |
| Входы | Neutrik NL4MP и винтовая клемма M4 (шаг 10 мм) |
| Размеры (Ш×В×Г) | 829×629×606 мм |
| Масса | 67 кг |

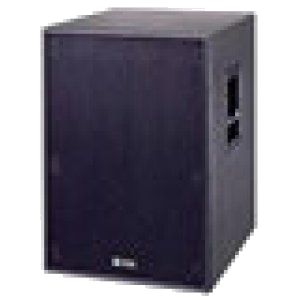

SR-L05Сабвуфер с одним динамиком 38 см.
| Мощность | непрерывный розовый шум 150 Вт, непрерывная программа 450 Вт |
| Сопротивление | 8 Ом |
| Чувствительность | 93 дБ (1 Вт, 1 м) |
| Частотный диапазон | 35 Гц – 1 кГц |
| Частота раздела | 125 Гц (при настройках процессора DP-SP3) |
| Динамики | НЧ 38 см |
| Входы | Neutrik NL4MP и винтовая клемма M4 (шаг 10 мм) |
| Размеры (Ш×В×Г) | 452×629×502 мм |
| Масса | 36 кг |
Как это работает и подключается
- Колонки работают вместе с цифровым процессором; рекомендуется усилитель мощностью более 400 Вт на канал при нагрузке 8 Ом.
- Режим с сабвуфером: выход MAIN OUT процессора — на SR-F09, выход BASS OUT — на сабвуфер SR-L09 или SR-L05. Для SR-F09 без сабвуфера используется только MAIN OUT.
- Назначение контактов Neutrik: SR-F09 — 1+/1− сигнал на колонку; SR-L09 и SR-L05 — 2+/2−. Клемма и разъём соединены параллельно, можно использовать любой; ответный разъём — Neutrik NL4FC.
- Двухусилительное включение SR-F09: снимите решётку (4 винта), демонтируйте рупор (8 винтов), разъедините внутренние разъёмы, соедините помеченный с помеченным, непомеченный с непомеченным, соберите; смените наклейки на входных панелях (в комплекте). После этого на разъёме: 1 — LOW, 2 — HIGH.
- SR-L09 при работе в паре с двухусилительной SR-F09 тоже перекладывается: снять решётку (12 винтов), снять правый динамик (8 винтов), соединить помеченные разъёмы; после переключения контакты 1 — левый (LEFT), 2 — правый (RIGHT).
- Рекомендуемые параметры процессора (одно- и двухусилительные режимы, с SR-L09/L05 и без) даны в разделе 11 РЭ.
Монтаж
- Только SR-F09 пригодна для подвеса: на верхней и нижней панелях по две подвесные фурнитуры; не менее двух точек подвеса на колонку; в вертикали — не более трёх колонок. Работы по подвесу поручайте дилеру.
- Стойка для SR-F09 — K&M Model 213 с кронштейном Model 195/8 (продаются отдельно); крепление к колонке — два винта M8×20 с шайбами для M8 (не входят в комплект). Стойка — только на ровной твёрдой поверхности, ножки раскрыть полностью, на улице при сильном ветре не ставить; при риске опрокидывания зафиксировать растяжками.
- Устанавливайте колонки на устойчивом месте, предотвращая падение и скатывание по полу; переносить и распаковывать — вдвоём и более.
Примеры
Выездное звукоусиление
По описанию производителя, системы предназначены для работы «на выезде» (on-the-road): мощные, качественные, могут стоять на полу или стойке.
Частые вопросы
Можно ли подвесить сабвуфер?
Подвес в РЭ описан только для SR-F09; для SR-L09 и SR-L05 он не предусмотрен.
Нюансы и грабли
- Не подвешивайте колонку за одну точку на верхней панели, за ручки, на петле из одного троса и за гайки на нижней панели, не вешайте более трёх колонок в вертикаль.
- Не вставайте и не садитесь на колонку, не висите на ней; не работайте долго с искажённым звуком — перегрев и пожар.
- SR-L09 — нагрузка 4 Ом (SR-F09 и SR-L05 — 8 Ом): учитывайте при подключении к усилителю.
Документация
- TOA — руководство по эксплуатации SR-F09/L09/L05
