SR-F1D / SR-L1B — двухполосная акустическая система 30 см и сдвоенный сабвуфер 2×38 см для мобильного звукоусиления
Двухусилительная колонка SR-F1D (НЧ 30 см, титановый ВЧ-драйвер, рупор 60°×40°) и сабвуфер SR-L1B 2×38 см; работа только с цифровым процессором, подвес — только SR-F1D.
Модели семейства
SR-F1DКолонка с раздельными входами LOW и HIGH (двухусилительная), корпус из апитонговой фанеры, боковые стенки под углом 15° — колонки в ряд образуют радиальный массив; сверху и снизу подвесная фурнитура, снизу гайки под стойку.
| Мощность НЧ | розовый шум 120 Вт (50 Гц – 1 кГц, 24 ч), программа 360 Вт |
| Мощность ВЧ | розовый шум 80 Вт (1–20 кГц, 24 ч), программа 240 Вт |
| Сопротивление | НЧ 8 Ом, ВЧ 16 Ом |
| Чувствительность | НЧ 98 дБ, ВЧ 110 дБ (1 Вт, 1 м) |
| Частотный диапазон | 70 Гц – 20 кГц (при настройках процессора DP-SP3) |
| Частота раздела | 1 кГц (при настройках процессора DP-SP3) |
| Динамики | НЧ 30 см (конус); ВЧ — рупор постоянной направленности 60°×40° + компрессионный драйвер |
| Вход | Neutrik NL4MPR |
| Размеры (Ш×В×Г) | 390×619×364 мм |
| Масса | 38 кг |

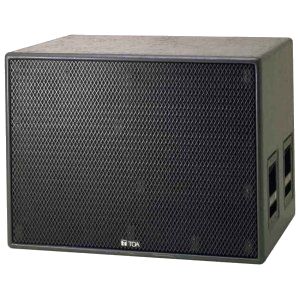

SR-L1BСабвуфер с двумя динамиками 38 см, раздельные левый и правый входы; SR-F1D ставится на него (один или два).
| Мощность | розовый шум 150 Вт × 2 (40 Гц – 1 кГц, 24 ч), программа 450 Вт × 2 |
| Сопротивление | 8 Ом × 2 |
| Чувствительность | 96 дБ (1 Вт, 1 м) |
| Частотный диапазон | 35 Гц – 1 кГц |
| Частота раздела | 125 Гц (при настройках процессора DP-SP3) |
| Динамики | НЧ 38 см × 2 |
| Вход | Neutrik NL4MPR |
| Размеры (Ш×В×Г) | 830×631×607 мм |
| Масса | 77 кг |
Как это работает и подключается
- Система требует цифровой процессор и усилители: канал HIGH — на ВЧ, LOW — на НЧ SR-F1D; для SR-L1B — отдельный выход SUB-LOW процессора и отдельный усилитель.
- Разъём NL4MPR (ответный — Neutrik NL4FC): SR-F1D — 1+/1− LOW, 2+/2− HIGH; SR-L1B — 1+/1− левый динамик, 2+/2− правый.
- Параметры процессора даны для двух вариантов: «плоская фаза» (с all-pass фильтрами) и «минимальная задержка»; компрессор рассчитан на усиление усилителя 20 дБ — установите регулятор входа так, чтобы усиление было 20 дБ.
- Проверка полярности: «плоская фаза» — SR-L1B отрицательная, SR-F1D LOW и HIGH положительные; «минимальная задержка» — SR-L1B отрицательная, LOW положительная, HIGH отрицательная.
Монтаж
- SR-F1D ставится на SR-L1B (одна или две колонки): совместите колонку с передней плоскостью сабвуфера.
- Подвес — только SR-F1D, за подвесные кольца на верхней и/или нижней панели, не менее чем в двух точках на колонку; не более трёх колонок вертикально. Подвес поручайте дилеру.
- Стойка — K&M Model 213 с кронштейном Model 195/8 (раздельно); крепление к колонке — два винта M8×20 с шайбами. Полностью раскрывайте ножки стойки, ставьте на ровную твёрдую поверхность, не складывайте и не раздвигайте штатив при установленной колонке; на улице фиксируйте тросами от ветра.
- Устанавливать вдвоём и более: массы колонки 38 кг и сабвуфера 77 кг.
Примеры
Выездное звукоусиление
По описанию производителя, система создана для мобильного звукоусиления с высокой мощностью и прочной конструкцией, рассчитанной на транспортировку.
Частые вопросы
Можно ли подвесить сабвуфер SR-L1B?
В РЭ подвес описан только для SR-F1D.
Нюансы и грабли
- Не подвешивайте за одну точку на верхней панели, за ручки, за гайки на нижней панели, на одиночном тросе в петле и не вешайте четыре и более колонок вертикально.
- Не работайте долго с искажённым звуком: это признак неисправности, возможен нагрев и пожар.
- SR-L1B — две независимые нагрузки по 8 Ом: левый и правый динамики подключаются к разным каналам.
Документация
- TOA — руководство по эксплуатации SR-F1D/SR-L1B
