SR-H2L / SR-H2S / SR-H3L / SR-H3S — тонкие линейные акустические системы шириной 84 мм
Тонкие настенные колонны шириной 84 мм с 9 или 16 динамиками по 7 см: прямой (0°) или изогнутый (20°) вариант по вертикали, 90° по горизонтали; без трансформатора — 8 Ом.
Модели семейства
Общие данныеСерия Type H: узкие корпуса с широкополосными динамиками 7 см, технология Sync-Drive держит звук в фазе, получается линейный источник. Установка на стену, на потолок и на стойку кронштейнами (опция).
| Конструкция | фазоинверторный (bass-reflex) |
| Номинальное сопротивление | 8 Ом |
| Направленность по горизонтали | 90° |
| Подключение | съёмный входной разъём |
| Корпус | МДФ, белый, полиуретановая краска; решётка — штампованная сталь, белая |
| Опции | пластина-удлинитель SR-EP3, настенный кронштейн SR-WB3, наклонный кронштейн SR-TB3, подвесной кронштейн SR-FB3, адаптер на стойку SR-SA3, согласующий трансформатор MT-S0301 |
SR-H2LДлинный (дальнобойный) вариант на 9 динамиков, вертикальная направленность 0° в пределах высоты колонны.
| Мощность | 180 Вт (непрерывная программная) |
| Чувствительность | 92 дБ (1 Вт, 1 м в пересчёте, измерено на 4 м) |
| Частотный диапазон | 80–18 000 Гц (−10 дБ, при рекомендованной эквализации) |
| Динамики | 7 см × 9 |
| Размеры (Ш×В×Г) | 84×668,4×115 мм |
| Масса | 4,4 кг |

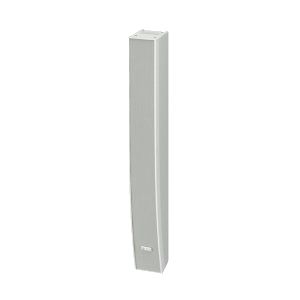

SR-H2SКороткий изогнутый вариант на 9 динамиков, вертикальная направленность 20°.
| Мощность | 180 Вт (непрерывная программная) |
| Чувствительность | 90 дБ (1 Вт, 1 м в пересчёте, измерено на 4 м) |
| Частотный диапазон | 90–17 000 Гц (−10 дБ, при рекомендованной эквализации) |
| Динамики | 7 см × 9 |
| Размеры (Ш×В×Г) | 84×663,4×115 мм |
| Масса | 4,2 кг |

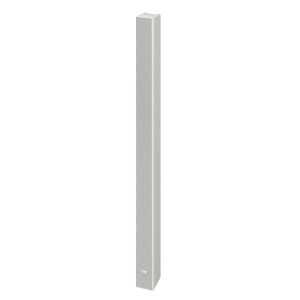

SR-H3LДлинный вариант на 16 динамиков, вертикальная направленность 0° в пределах высоты колонны.
| Мощность | 360 Вт (непрерывная программная) |
| Чувствительность | 95 дБ (1 Вт, 1 м в пересчёте, измерено на 8 м) |
| Частотный диапазон | 110–18 000 Гц (−10 дБ, при рекомендованной эквализации) |
| Динамики | 7 см × 16 |
| Размеры (Ш×В×Г) | 84×1186,4×115 мм |
| Масса | 7,6 кг |

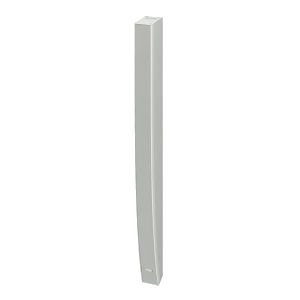

SR-H3SИзогнутый вариант на 16 динамиков, вертикальная направленность 20°.
| Мощность | 360 Вт (непрерывная программная) |
| Чувствительность | 92 дБ (1 Вт, 1 м в пересчёте, измерено на 8 м) |
| Частотный диапазон | 90–17 000 Гц (−10 дБ, при рекомендованной эквализации) |
| Динамики | 7 см × 16 |
| Размеры (Ш×В×Г) | 84×1177,2×157 мм |
| Масса | 7,9 кг |
Как это работает и подключается
- Выбирайте вариант по зоне покрытия: линейные L (0°) — для большей дальности, изогнутые S (20°) — для короткой дистанции; до двух линейных колонн можно соединить для увеличения вертикального охвата (для моделей L в документе указана пластина-удлинитель SR-EP3).
- По описанию производителя, линейная конфигурация даёт больший уровень при меньшей входной мощности; номинальное сопротивление — 8 Ом, подключайте усилитель, рассчитанный на эту нагрузку.
- При необходимости линии 70/100 В установите трансформатор MT-S0301: на 100 В — отводы 10 Вт (330 Ом) и 30 Вт (1 кОм), на 70 В — 5 Вт (170 Ом), 15 Вт (330 Ом), 30 Вт (1 кОм).
- Для усиления низких частот в документе рекомендованы сабвуферы FB-120B и FB-120W.
Монтаж
- Крепление — кронштейнами из стали: настенным, наклонным, подвесным или адаптером на стойку; крепёжные винты M5 расположены на задней стороне.
- Входной разъём съёмный — удобно подключать до установки на кронштейн.
Примеры
Помещения со сложной акустикой и отражающими поверхностями
По описанию производителя, колонны подходят для речевых применений в залах среднего размера, в том числе с сильно отражающими стенами.
Подключение к линии 70/100 В
С согласующим трансформатором MT-S0301 (опция) доступны отводы 10 и 30 Вт (100 В) и 5, 15, 30 Вт (70 В).
Частые вопросы
Чем SR-H2L отличается от SR-H3L?
Количеством динамиков (9 против 16), мощностью (180 против 360 Вт), высотой (668,4 против 1186,4 мм) и массой.
Чем L отличается от S?
У L вертикальная направленность 0° (в пределах высоты колонны, дальнобойная), у S — 20° (короткая дистанция).
Нюансы и грабли
- Значения чувствительности и частотных диапазонов указаны для разных расстояний измерения: колонны H2 — на 4 м, колонны H3 — на 8 м; не сравнивайте их напрямую.
- Частотные диапазоны даны при рекомендованной эквализации; без неё значения могут отличаться. На графиках в документе показаны кривые с DSP-фильтром и без него.
Документация
- TOA — лист спецификаций SR-H2L/H2S/H3L/H3S
