ОРАКУЛ СЛАБОТОЧКИ
TOA · приборы управления оповещением
SX-2000 — матричная система речевого оповещения и озвучивания, 5-й категории
Модульная матричная система с сетью Ethernet: до 64 звуковых входов и 128 выходов (зон), 776 сухих контактов. Пятая категория по СП 3.13130.2009 (НПБ 104-03).
Модели семейства
SX-2000SMМенеджер системы, главная рама матричной системы.

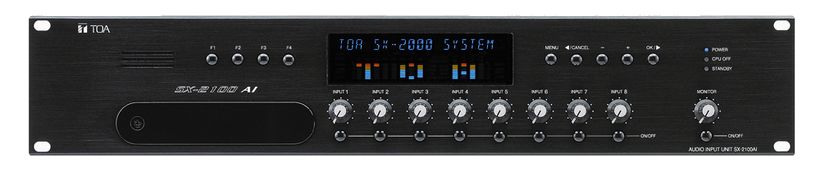

SX-2100AIБлок аудиовходов.

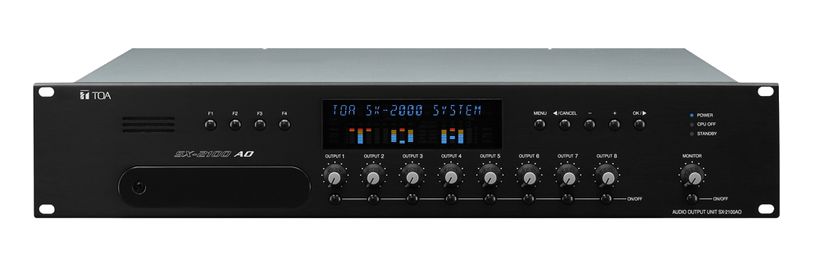

SX-2100AOБлок аудиовыходов (8 выходов).

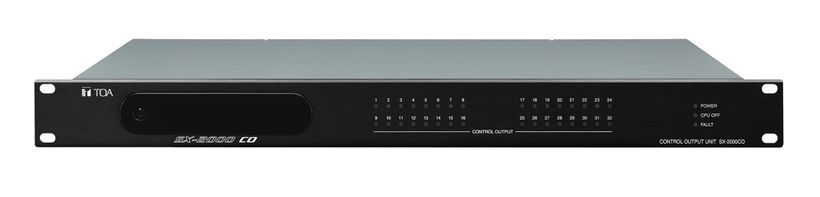

SX-2000COБлок выходов управления (сухие контакты).
SX-2000CIБлок входов управления (сухие контакты).

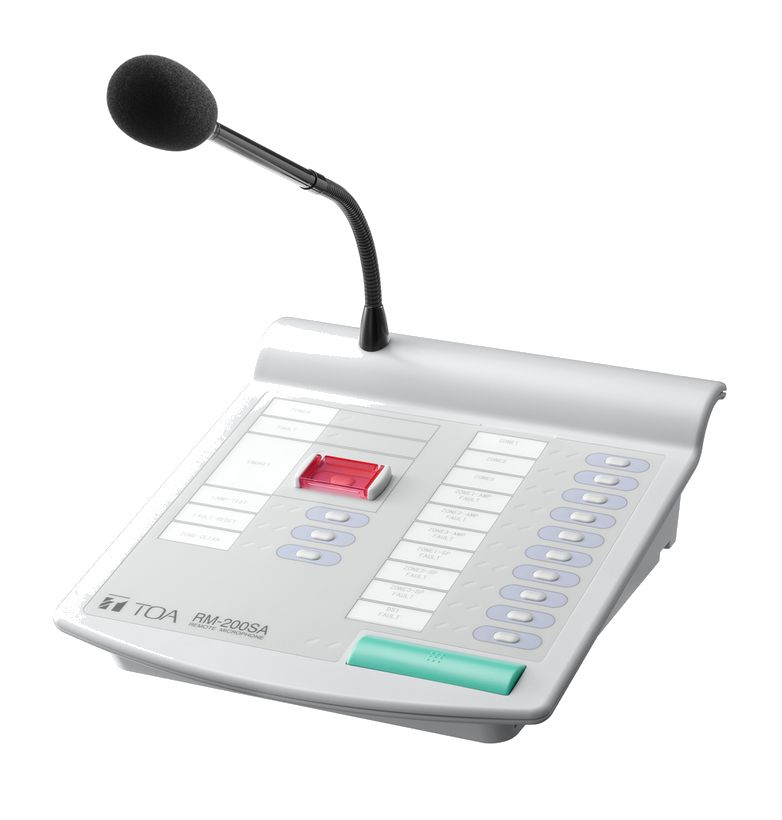

RM-200SAМикрофонная панель.

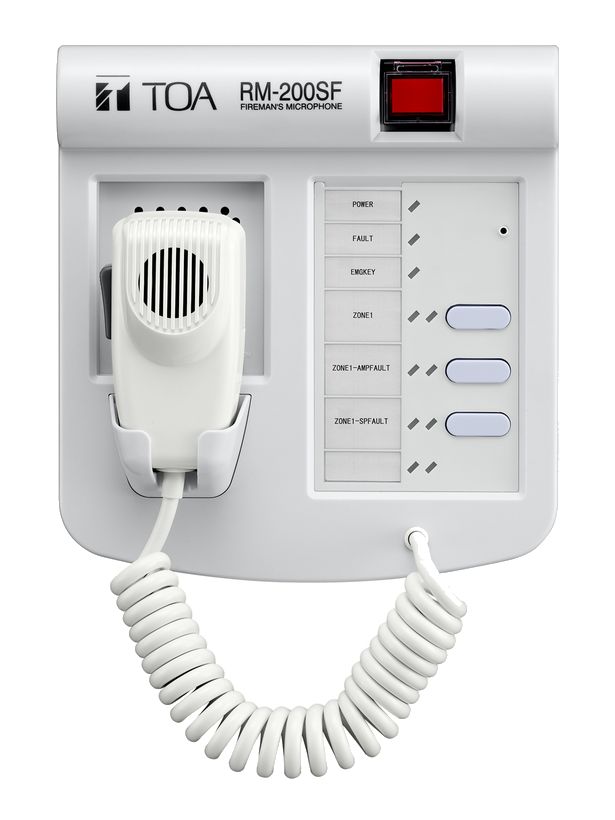

RM-200SFМикрофонная панель пожарного.
VP-2064Усилитель мощности, 4 канала по 60 Вт.
VP-2122Усилитель мощности, 2 канала по 120 Вт.
VP-2241Усилитель мощности, 1 канал 240 Вт.
VP-2421Усилитель мощности, 1 канал 420 Вт.

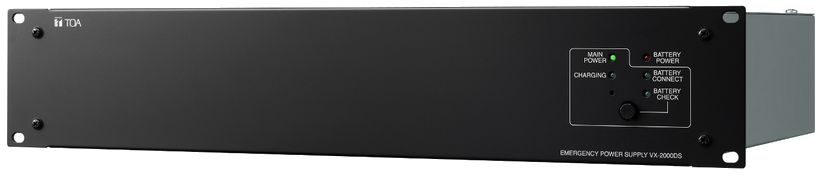

VX-2000DSБлок аварийного питания.

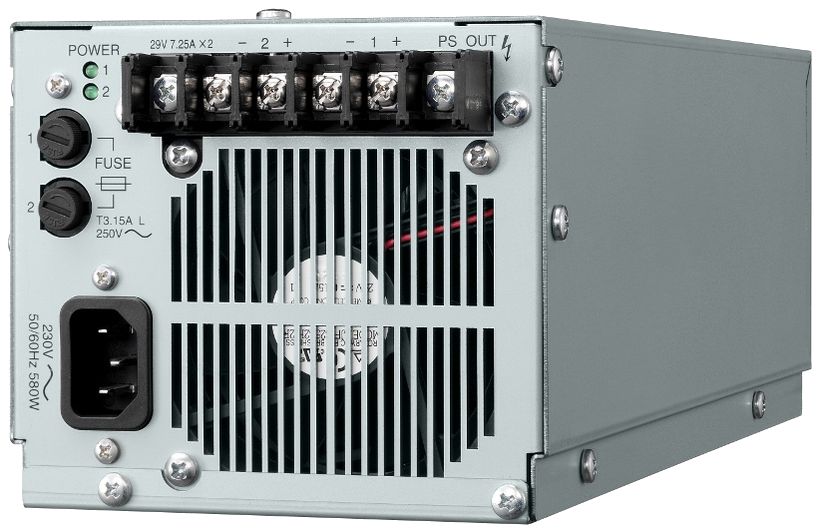

VX-200PSБлок питания; рама VX-2000PF — на 3 блока.
Как это работает и подключается
- Ручной и автоматический режимы трансляции музыкальных программ и речевой информации.
- Мониторинг шлейфов громкоговорителей, самодиагностика соединений блоков и отказов усилителей, уведомления по e-mail, автоматический выбор сценариев оповещения.
Монтаж
- На странице монтажных требований нет: схемы, расстояния и питание — по полной документации.
- Модули входов: D-921E, D-921F (24 бит), D-922E, D-922F (20 бит), стерео D-936R; вход усилителя — VP-200VX.
Примеры
Высотные здания
Система соответствует МГСН 4.19-2005 (многофункциональные высотные здания и комплексы).
Распределённая система
Компоненты связаны по Ethernet — подходит для крупных и малых систем.
Частые вопросы
Какая категория по СП 3.13130?
Пятая (СП 3.13130.2009, НПБ 104-03), по описанию производителя.
Сколько зон?
Расширяется до 128 выходов (зон), 64 звуковых входов.
Нюансы и грабли
- Страница — обзор компонентов без ТТХ; таблица модели не приводится.
- Сопоставление названий и обозначений на странице не везде однозначно — сверять с документацией.
Документация
- TOA — страница изделия на сайте производителя (http://www.toa-sound.ru/productions/fireman/sx-2000.html)
